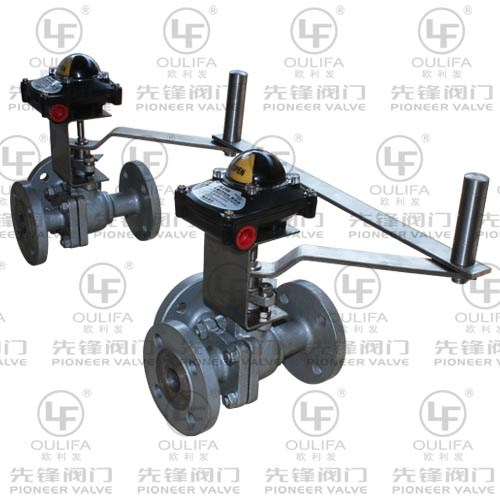

Un robinet à tournant sphérique à 3 voies est un composant essentiel des systèmes de contrôle des fluides, conçu pour contrôler le débit de liquides et de gaz dans un pipeline. Il s'agit d'une vanne polyvalente utilisée dans diverses industries, notamment les systèmes chimiques, pharmaceutiques, agroalimentaires et CVC. Cet article explore le fonctionnement, la conception, les applications et les avantages des vannes à bille à 3 voies , tout en les comparant à d'autres types de vannes. De plus, nous examinerons certaines spécifications techniques importantes et les tendances liées à leur utilisation.

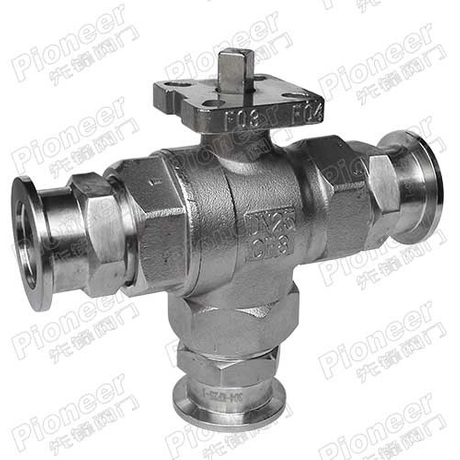

Un robinet à tournant sphérique à 3 voies est un type de robinet à tournant sphérique conçu pour contrôler le débit de fluide dans un pipeline en ayant trois ports : un port d'entrée et deux ports de sortie. La vanne est constituée d'une bille sphérique avec un trou (ou orifice) traversant le centre. Lorsque la bille tourne, elle autorise ou restreint l’écoulement du fluide entre ces ports. Le principal avantage de cette vanne est sa capacité à diriger le flux de fluide vers différentes voies, ce qui la rend essentielle dans les applications où plusieurs voies d'écoulement sont nécessaires.
Contrairement à un robinet à tournant sphérique à deux voies standard, qui possède une seule entrée et une seule sortie, le robinet à tournant sphérique à 3 voies est équipé d'un orifice supplémentaire. Cela lui permet de mélanger ou de détourner le flux de fluides, offrant ainsi un meilleur contrôle sur le système.
Une vanne à bille à 3 voies fonctionne en faisant tourner la bille à l'intérieur du corps de la vanne. Selon la position de la bille, la vanne ouvre ou ferme les ports pour diriger le flux de fluide. Voici un aperçu étape par étape de son fonctionnement :
Mouvement de la bille : La bille à l'intérieur de la vanne présente un trou ou un passage en son centre. Lorsque la poignée de la vanne est tournée, la bille tourne et le trou s'aligne avec différents ports.
Sens d'écoulement : Le robinet à tournant sphérique à 3 voies peut être conçu pour mélanger des fluides provenant de deux sources différentes (configuration de mélange) ou pour détourner le débit de fluide entre deux voies distinctes (configuration de dérivation). Le trou de la boule reliera deux ports ou bloquera l'un d'entre eux, selon la configuration.
Etanchéité : Un mécanisme d'étanchéité est intégré à la vanne pour garantir que lorsque la vanne est fermée, aucun liquide ne peut s'échapper. La bille est fermement ajustée contre le siège de la vanne pour créer un joint étanche.
Les robinets à tournant sphérique à 3 voies sont disponibles dans différentes configurations pour s'adapter à une variété d'applications. Les deux types les plus courants sont :
T-Port : Cette configuration permet le mélange ou la déviation des fluides. Dans une vanne à port en T , les ports sont disposés en forme de « T », avec un port au centre et deux de chaque côté. Cette conception est couramment utilisée dans les systèmes nécessitant le mélange de différents flux de fluides.
Port en L : Dans une vanne à port en L , les ports sont disposés en forme de 'L'. Cette configuration est généralement utilisée pour détourner le flux entre deux sorties différentes. Il s'agit du type de robinet à tournant sphérique à 3 voies le plus couramment utilisé dans les systèmes de contrôle des fluides.
Les robinets à tournant sphérique à 3 voies sont polyvalents et sont utilisés dans un large éventail d'industries en raison de leur capacité à contrôler la direction et le volume du débit. Certaines applications courantes incluent :
Traitement chimique : Dans les usines chimiques, des vannes à bille à 3 voies sont utilisées pour contrôler le mélange de produits chimiques ou diriger les fluides vers différentes voies du système. Ils sont idéaux pour les applications nécessitant un contrôle précis du débit.
Industrie agroalimentaire : ces vannes sont largement utilisées dans l'industrie agroalimentaire pour des tâches telles que le détournement ou le mélange d'ingrédients pendant les processus de production.
Systèmes CVC : Dans les systèmes de chauffage, de ventilation et de climatisation, des robinets à tournant sphérique à 3 voies sont utilisés pour gérer le flux d'air ou d'eau, en le dirigeant vers différentes parties du système selon les besoins.
Traitement de l'eau : Ces vannes sont également utilisées dans les usines de traitement de l'eau, contrôlant le débit d'eau entre différentes unités de filtration ou dirigeant les eaux usées vers des réservoirs de traitement séparés.
Pétrole et gaz : dans les oléoducs et les gazoducs, les robinets à tournant sphérique à 3 voies aident à contrôler le débit de pétrole brut, de gaz naturel ou d'autres fluides à travers différentes sections du pipeline.
Contrôle précis du débit : L'un des principaux avantages des vannes à bille à 3 voies est leur capacité à fournir un contrôle précis du débit des fluides. Que vous mélangez ou détourniez des fluides, ces vannes permettent une régulation exacte du débit.
Espace et rentabilité : étant donné que les vannes à bille à 3 voies combinent plusieurs fonctions de vanne en une seule unité, elles peuvent économiser de l'espace et réduire le besoin de plusieurs vannes, ce qui entraîne une réduction des coûts d'équipement et d'installation.
Prévention des fuites : Grâce à leur conception sphérique et leurs joints étanches, les vannes à bille à 3 voies sont très efficaces pour empêcher les fuites lorsqu'elles sont en position fermée. Cela garantit qu’aucun fluide n’est gaspillé et que le système fonctionne efficacement.
Durabilité : La conception robuste des vannes à bille 3 voies les rend adaptées aux applications haute pression et haute température. Leurs matériaux, tels que l'acier inoxydable, le titane et l'Hastelloy, garantissent leur bonne performance même dans des conditions extrêmes.
Entretien réduit : Ces vannes sont conçues pour une utilisation facile et nécessitent peu d'entretien, ce qui les rend rentables sur le long terme.
Lors de la sélection d'un robinet à tournant sphérique à 3 voies pour une application spécifique, il est important de prendre en compte les facteurs suivants :
Type de débit : Déterminez si vous avez besoin d'une vanne mélangeuse ou d'une vanne de dérivation. Cela vous aidera à choisir entre une configuration port T ou port L.
Taille et pression nominale : assurez-vous que la taille de la vanne et la pression nominale sont adaptées à votre système. Les vannes surdimensionnées ou sous-dimensionnées peuvent ne pas fonctionner efficacement.
Matériau : Choisir le matériau compatible avec le fluide à contrôler. Par exemple, utilisez de l'acier inoxydable ou de l'Hastelloy pour les fluides très corrosifs.
Plage de température : La vanne doit être capable de résister aux températures de fonctionnement de votre système sans compromettre les performances.
Actionnement : Décidez si vous avez besoin d’une vanne manuelle ou automatisée. Les vannes automatisées sont idéales pour les systèmes nécessitant un fonctionnement fréquent, tandis que les vannes manuelles conviennent mieux aux réglages moins fréquents.
| Caractéristique Vanne à boisseau | sphérique | à 3 voies | Vanne à soupape |
|---|---|---|---|
| Contrôle de flux | Flux de dérivation ou de mélange | Flux unidirectionnel | Régulation du débit |
| Opération | Fonctionnement quart de tour | Mouvement linéaire | Mouvement linéaire |
| Scellage | Joint étanche, faible fuite | Sujet aux fuites avec le temps | Joint étanche avec perte de pression |
| Application | Chimie, CVC, Agroalimentaire et Bev | Contrôle de débit marche/arrêt | Régulation du débit dans les pipelines |
Quelle est la différence entre un robinet à tournant sphérique à 2 voies et à 3 voies ?
Un robinet à tournant sphérique à 2 voies contrôle le débit entre deux ports, tandis qu'un robinet à tournant sphérique à 3 voies possède trois ports et peut mélanger ou détourner le débit de fluide.
Un robinet à tournant sphérique à 3 voies peut-il être utilisé dans des systèmes haute pression ?
Oui, les vannes à bille à 3 voies peuvent être conçues pour gérer des systèmes haute pression en fonction des spécifications de matériau et de taille.
Quelles industries utilisent des vannes à bille à 3 voies ?
Les robinets à tournant sphérique à 3 voies sont utilisés dans des industries telles que la transformation chimique, l'alimentation et les boissons, le CVC, le traitement de l'eau, ainsi que le pétrole et le gaz.
En conclusion, les vannes à bille à 3 voies sont des composants essentiels dans les systèmes de contrôle des fluides en raison de leur capacité à mélanger ou à détourner le flux, offrant ainsi un contrôle précis dans une large gamme d'applications. Avec une construction robuste et de faibles exigences de maintenance, elles offrent des avantages significatifs par rapport aux autres types de vannes. Chez Wenzhou Pioneer Valve , nous sommes spécialisés dans la fabrication de vannes à bille à 3 voies conçues pour la fiabilité et l'efficacité dans diverses industries. Si vous recherchez des solutions de vannes durables et de haute qualité, n'hésitez pas à explorer notre vaste gamme de produits pour trouver celle qui répond parfaitement à vos besoins.
