Description

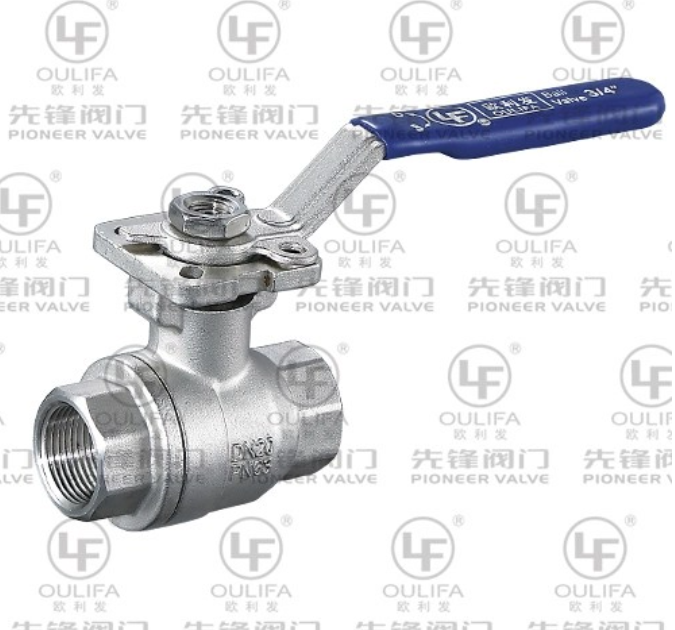

Le robinet à tournant sphérique fileté à montage ISO (modèle PQ11F) est un robinet à tournant sphérique fileté en 2 pièces haute performance conçu pour un contrôle marche-arrêt et directionnel fiable des fluides dans les canalisations industrielles. Conçue pour répondre à plusieurs normes internationales, cette solution de montage ISO de vanne à bille filetée 2 pièces offre une intégration transparente avec les actionneurs pneumatiques et électriques, ce qui la rend idéale pour les systèmes de processus automatisés. Avec une pression nominale de PN63/1000WOG et une large gamme d"options de matériaux, il offre une durabilité et une compatibilité exceptionnelles dans diverses conditions de fonctionnement.
Type de produit | Robinet à bille fileté 2 pièces, montage ISO |
Modèle | PQ11F |
Diamètre nominal | NPS 1/2"~NPS4"(DN15~DN100) |
Pression de service | PN63/1000WOG |
Matériau du corps | WCB, CF8, CF8M, CF3M |
Matériau de garniture | 304 316 316L |
Matériau du joint de siège | PTFE, PPL, RTFE, PEEK |
Extrémité de connexion | Filetage mâle et femelle |
Norme de conception | GB/T 12237, ASME B16.34, JIS B2071, DIN 3357 |
Face à face | G, NPT, BSPT, BSPP, DIN2999, ISO228 |
Terminer la connexion | GB/T 9113, ASME B16.5, JIS B2212, DIN 2542 |
Inspection et test | GB/T 26480, API 598, JIS B2003, DIN 3230 |
Dispositif d"opération | Poignée, signal, actionneur pneumatique et électrique |
Caractéristique de conception | 1) Plate-forme de montage direct ISO 5211 en option 2) Dispositif antistatique en option 3) Poignée de dispositif de verrouillage en option |
Le robinet à tournant sphérique PQ11F présente un corps en deux parties qui simplifie l"installation et la maintenance. Il fonctionne sur un simple mécanisme quart de tour (90 degrés), dans lequel la rotation de la bille avec un alésage central aligne ou désaligne l"alésage avec le pipeline pour permettre ou bloquer l"écoulement du fluide. Cette conception garantit un fonctionnement rapide et fluide avec des exigences de couple minimales. Les raccords filetés assurent un joint étanche et étanche et sont faciles à installer dans les systèmes de tuyauterie existants sans avoir besoin d"outils spéciaux.
Plate-forme de montage direct ISO 5211 : un support de montage standard en option permet une fixation directe des actionneurs sans adaptateurs supplémentaires, réduisant ainsi le temps et les coûts d"installation.
Dispositif antistatique : la fonction antistatique en option empêche l"accumulation électrostatique, garantissant ainsi un fonctionnement sûr avec des produits inflammables ou explosifs.
Poignée du dispositif de verrouillage : un mécanisme de verrouillage en option sécurise la vanne en position ouverte ou fermée, empêchant toute opération non autorisée et améliorant la sécurité du système.
Large compatibilité avec les matériaux : plusieurs options de matériaux pour le corps et les joints permettent une personnalisation pour une utilisation avec des fluides corrosifs, abrasifs ou à haute température.
Indice de pression haute : l"indice de pression PN63/1000WOG garantit des performances fiables dans les applications industrielles exigeantes.
Le robinet à tournant sphérique fileté pour les systèmes CVC est largement utilisé dans :
Systèmes de chauffage, de ventilation et de climatisation (CVC)
Tuyauterie de processus chimique
Équipement pharmaceutique
Plantes de traitement de l"eau
Transformation des aliments et des boissons
Installations pétrochimiques
Systèmes généraux de contrôle des fluides industriels
Pioneer Valve est un fabricant de confiance de vannes industrielles de haute qualité avec des décennies d"expérience au service de clients commerciaux et d"entrepreneurs en ingénierie dans le monde entier. Notre robinet à tournant sphérique fileté 1000WOG est soumis à des tests rigoureux selon les normes internationales pour garantir des performances supérieures et une longue durée de vie. Nous proposons des options de personnalisation complètes pour répondre aux exigences spécifiques du projet, ainsi qu"une assistance technique rapide et un service après-vente fiable. Toutes nos vannes sont fabriquées dans des installations de pointe utilisant des techniques de production avancées et des processus de contrôle qualité.
La température maximale de fonctionnement dépend du matériau du joint du siège : PTFE jusqu"à 150°C, PPL jusqu"à 280°C, RTFE jusqu"à 200°C et PEEK jusqu"à 260°C.
Bien qu"il soit principalement conçu pour le service marche-arrêt, il peut être utilisé pour des applications de limitation modérée. Pour un contrôle précis du débit, nous recommandons notre série de vannes à bille V-Port.
Nous proposons les normes de filetage G, NPT, BSPT, BSPP, DIN2999 et ISO228 pour répondre aux exigences mondiales en matière de tuyauterie.
