La conception de systèmes de contrôle des fluides comporte des enjeux incroyablement élevés dans les applications industrielles modernes. La sélection d’une mauvaise configuration de vanne peut facilement entraîner une grave contamination croisée entre les conduites de fluide. De plus, un choix incorrect conduit souvent à des points morts dangereux des pompes ou à des pannes catastrophiques de pression du système. Les acheteurs ont souvent du mal à adapter leurs besoins spécifiques en matière de flux à la géométrie correcte du port interne. Vous devez déterminer si votre procédé nécessite de mélanger, de détourner ou d"isoler des fluides. Cette exigence fondamentale dicte directement le type de vanne spécifique que vous devez vous procurer pour votre installation.
Ce guide établit un cadre technique robuste pour évaluer les configurations L-Port et T-Port. Nous abordons leurs limites opérationnelles et leur correspondance exacte avec les applications. Nous détaillons également les considérations critiques en matière d’approvisionnement pour les systèmes d’ingénierie. En comprenant ces différences mécaniques, vous pouvez concevoir des réseaux de canalisations plus sûrs. Vous éviterez également les temps d’arrêt opérationnels coûteux causés par des composants de contrôle de flux inadaptés.
Port L (dérivation) : conçu principalement pour diriger le flux d'une entrée commune vers l'une des deux sorties séparées. Impossible de mélanger les liquides.
T-Port (Mixage/Direction) : Très polyvalent ; capable de mélanger deux flux de médias en un seul, de diviser un flux en deux ou de fonctionner comme une vanne directe.
Identification visuelle : l'orientation de la poignée et l'usinage de la tige sont les indicateurs visuels les plus fiables de la géométrie interne du port.
Réalité des spécifications : Les options disponibles dans le commerce ne disposent souvent pas des tolérances précises requises pour les applications industrielles complexes, ce qui rend les partenariats de vannes à bille personnalisés ou OEM nécessaires pour les systèmes critiques.

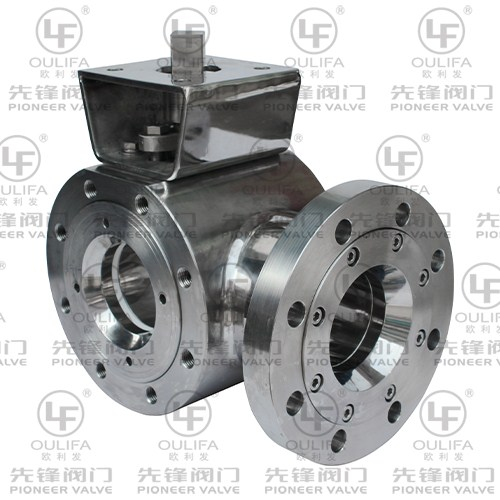

Vous devez comprendre l'architecture fondamentale avant de spécifier une vanne multiport. Un standard robinet à tournant sphérique à 3 voies comporte trois connexions de tuyauterie distinctes. Il abrite une seule bille rotative à l’intérieur d’un corps métallique durable. Une tige usinée relie cette boule interne à un actionneur externe ou à une poignée manuelle. La balle elle-même contient un canal creux spécialisé. Cet alésage interne détermine exactement la manière dont le fluide se déplace à travers le corps de la vanne.
La règle « 90 degrés contre 180 degrés » régit le fonctionnement des vannes multivoies. La rotation de l"actionnement dicte directement les changements de débit dans les deux configurations. Tourner la poignée de 90 degrés décale complètement l’alignement de l’alésage interne. Certaines trajectoires d"écoulement complexes nécessitent une rotation complète de 180 degrés. Vous devez aligner les capacités de vos actionneurs sur ces exigences de rotation. Le fait de ne pas faire correspondre les angles de rotation entraîne une grave restriction du débit.
[Espace réservé pour le diagramme visuel : insérez ici des vues descendantes 2D des chemins de flux L-Port et T-Port.]
Reportez-vous aux diagrammes visuels ci-dessus. Ils illustrent les différences spatiales à l’intérieur du corps de vanne. Le port L crée un chemin strict à angle droit. Le port en T crée une ligne droite avec une intersection perpendiculaire. Ces variances géométriques semblent faibles mais modifient radicalement la dynamique des fluides.
Corps de vanne : le récipient sous pression principal contenant les composants internes.
Boule rotative : La sphère usinée avec précision contrôlant la direction du fluide.
Anneaux de siège : joints en polymère ou en métal assurant une fermeture étanche contre la bille.
Tige : l'arbre mécanique transférant le couple de la poignée à la boule.
Interface de l'actionneur : le support de montage pour les leviers manuels ou les opérateurs automatisés.
Les ingénieurs reconnaissent largement le port en L comme la vanne de dérivation standard. La bille interne présente un alésage en forme de « L » à 90 degrés. Il connecte activement le port central au port gauche ou droit. Pendant ce temps, le côté solide de la balle bloque complètement le troisième port. Cette conception ne permet jamais au fluide de s"écouler directement à travers le corps de la vanne. Il impose strictement un changement de direction.
Détournement : acheminement d'une seule source de fluide vers des réservoirs ou des pipelines en aval alternés.
Sélection : aspirer un fluide provenant de l'une des deux sources alternatives vers une seule ligne commune.
L’exploitation d’une vanne à port L implique des risques transitoires spécifiques. Lorsque vous tournez la poignée, la vanne subit une phase momentanée de « coupure ». Le côté solide de la balle bloque brièvement les trois ports pendant la transition. Cette phase à mi-tour arrête complètement l"écoulement du fluide pendant une fraction de seconde.
Vous devez avertir votre équipe d’ingénierie du point mort de la pompe. Un scénario de tête morte se produit lorsqu"une pompe pousse le fluide contre une vanne complètement fermée. La phase d"arrêt momentanée crée un pic de pression soudain. Cette pointe peut facilement endommager les joints sensibles de la pompe. Cela peut également briser les joints fragiles des pipelines. Vous devez tenir compte de ces pics de pression transitoires lors du virage à 90 degrés.
Installez toujours des mécanismes de décompression à proximité des pompes volumétriques. Ces soupapes de décharge absorbent les pointes transitoires en toute sécurité. De plus, utilisez des vitesses d’actionnement plus lentes pour les conduites de grand diamètre. Des virages plus lents atténuent considérablement les effets des coups de bélier.
Les ports L excellent dans les configurations industrielles spécifiques. Les boucles de dérivation en dépendent fortement pour rediriger le flux autour de l"équipement. Les systèmes à double filtre les utilisent pour basculer entre les boîtiers de filtre actifs et de secours. Les configurations de pompes redondantes utilisent également des ports en L pour alterner les sources de fluide sans interrompre les opérations.
La configuration du port T offre une flexibilité opérationnelle inégalée. La bille interne présente un alésage en forme de « T ». Il permet facilement au fluide de s"écouler directement à travers le corps de la vanne. Il peut également faire tourner le fluide à 90 degrés comme un port en L. De plus, il peut connecter les trois ports simultanément. Cette géométrie unique prend en charge des réseaux de routage fluides très complexes.
Mixage : combinaison de deux flux de médias différents en une seule ligne de sortie.
Fractionnement : Division d'un flux entrant en deux lignes sortantes simultanées.
Direct/Bypass : agit de la même manière qu'une vanne à 2 voies tout en gardant un troisième port disponible pour un acheminement futur.
Les ports en T introduisent une complexité significative concernant les coefficients de contrôle de flux (Cv). Une répartition inégale du débit est souvent un problème pour les installations à port en T. Lors de la division des écoulements, le fluide suit naturellement le chemin de moindre résistance. Vous rencontrerez des volumes de production inégaux à moins que les pressions du système en aval ne soient parfaitement équilibrées.
De plus, les ingénieurs ne recommandent généralement pas les ports en T pour les applications d"arrêt strict. Les modèles d"usure des joints diffèrent considérablement des conceptions à port en L. Le flux multidirectionnel constant dégrade les sièges internes de manière inégale. Cette usure inégale provoque souvent des micro-fuites en cas d"utilisation prolongée. Utilisez les ports L si une isolation complète reste votre objectif principal.
De nombreux opérateurs supposent à tort qu"un port en T agit comme une vanne de commande proportionnelle. Ce n’est pas le cas. Les ports en T standard offrent uniquement un contrôle directionnel marche/arrêt. Tenter d"étrangler les flux en laissant la boule partiellement ouverte détruit rapidement les sièges souples. Utilisez toujours des vannes à soupape dédiées pour un étranglement proportionnel précis.
Les usines de traitement chimique utilisent largement les ports en T pour mélanger les lignes de produits chimiques. Les systèmes CVC en dépendent pour le mélange des fluides de chauffage et de refroidissement. Les réseaux à flux multidirectionnel utilisent des ports en T pour minimiser l"empreinte globale de la tuyauterie. Ils éliminent le besoin de plusieurs vannes 2 voies standard.
La sélection de la vanne optimale nécessite une approche structurée. Les ingénieurs et les équipes d’approvisionnement doivent évaluer plusieurs dimensions critiques. Le cadre comparatif suivant clarifie les différences opérationnelles. Utilisez cette matrice pour guider votre processus de spécification finale.
Critères d"évaluation | Port L (déviation) | Port en T (mélange/séparation) |
|---|---|---|
Coefficient de débit (Cv) | Chute de pression constante grâce à une rotation uniforme de 90 degrés. | Chute de pression variable en fonction du chemin direct ou du chemin de mélange. |
Fuite/chevauchement transitoire | Transition à centre fermé. Arrêt complet momentané à mi-tour. | Transition à centre ouvert. Les ports se chevauchent, provoquant un flux croisé momentané. |
Compatibilité d"actionnement | Des actionneurs standard à 90 degrés suffisent pour toutes les opérations. | Nécessite souvent des actionneurs à 180 degrés ou spécialisés à 3 positions. |
Fonction principale | Isolement, détournement et sélection de sources alternatives. | Mélange, division de flux et dérivation en ligne droite. |
Vous devez comparer soigneusement les chutes de pression. Les ports en T présentent généralement différents profils de résistance à l"écoulement. Un chemin direct crée une résistance minimale. Cependant, la division du flux introduit des turbulences importantes. Les ports L offrent une prévisibilité. Chaque trajet d"écoulement implique un virage à 90 degrés, garantissant un profil de chute de pression constant.
Abordez ce qui se passe à mi-tour. Les ports se chevauchent-ils ? Les ports en L isolent complètement le flux pendant la rotation. Cela évite toute contamination croisée. À l’inverse, les ports en T comportent souvent des transitions à centre ouvert. Les ports se chevauchent brièvement. Vous ferez l’expérience d’un flux croisé momentané entre les trois lignes. Vous devez vous assurer que votre procédé tolère ce mélange temporaire.
Évaluez vos besoins en actionneurs pneumatiques ou électriques. Les actionneurs pneumatiques standard tournent à 90 degrés. Cela correspond parfaitement à la mécanique du port L. Certaines configurations de port en T nécessitent une rotation de 180 degrés pour obtenir des configurations de flux spécifiques. Vous devez spécifier des actionneurs spécialisés pour ces mouvements complexes. Cela augmente vos coûts globaux d’automatisation.
Les ports en T offrent sans aucun doute plus de possibilités de flux. Ils gèrent efficacement les tâches de mélange complexes. Cependant, les spécifier là où un port L suffirait pose des problèmes. Cela ajoute une complexité inutile. Cela introduit également des points de défaillance potentiels dus à une usure inégale des sièges. Spécifiez toujours la configuration de vanne la plus simple capable d"atteindre vos objectifs de processus.
Les équipes d’approvisionnement sont souvent confrontées à des pressions pour acheter des composants disponibles dans le commerce. Les vannes de vente au détail standard fonctionnent correctement pour les conduites d"eau de base. Cependant, les réalités industrielles exposent les strictes limites d’un inventaire standardisé.
Les vannes de vente au détail standard échouent rapidement dans les environnements à cycles élevés. Les fluides agressifs comme les acides ou les produits caustiques détruisent les sièges polymères basiques. Les environnements sanitaires nécessitent des cavités internes strictement exemptes de crevasses. Les produits disponibles dans le commerce répondent rarement à ces exigences rigoureuses. Il leur manque la traçabilité matérielle nécessaire. Ils présentent également des dimensions de port génériques inadaptées à une dynamique des fluides précise.
Le partenariat avec un fabricant dédié pour un robinet à tournant sphérique OEM garantit la longévité du système. L'ingénierie personnalisée élimine les défauts de performances génériques. Vous avez accès à des ressources d’ingénierie spécialisées. Ce partenariat améliore fondamentalement la fiabilité de votre contrôle des fluides.
Conformité des matériaux : les fabricants maintiennent des normes rigoureuses pour les matériaux des sièges. Vous pouvez spécifier des sièges en PTFE vierge, PEEK ou métalliques. Les ingénieurs adaptent précisément ces matériaux à la chimie de vos fluides et à votre profil de température.
Portage personnalisé : les partenaires OEM usinent des dimensions de port précises. Ils peuvent modifier la géométrie interne de la balle. Cette personnalisation équilibre parfaitement les débits dans les applications difficiles de mélange à port en T.
Traçabilité et tests : les industries critiques exigent une documentation rigoureuse. Les partenaires OEM fournissent des rapports complets de tests de matériaux (MTR). Cette traçabilité s'avère essentielle pour les installations nécessitant une conformité stricte aux normes ASME, ISO ou FDA.
Vous devez auditer rigoureusement les fournisseurs potentiels. Conseillez à vos acheteurs d’examiner la transparence des tests de pression. Des fabricants réputés partagent volontiers leurs protocoles d’essais hydrostatiques et pneumatiques. De plus, demandez des simulations de flux CAO personnalisées avant la fabrication. Ces simulations prouvent que la vanne gérera vos chutes de pression et vitesses d"écoulement spécifiques. Ne finalisez jamais l’approvisionnement sans examiner ces livrables techniques.
La navigation dans la sélection des vannes multivoies nécessite une attention stricte aux paramètres du système. Le choix entre un L-Port et un T-Port dépend entièrement des exigences fondamentales de votre processus.
Les ports en L détournent strictement le flux et isolent les sources alternatives en toute sécurité.
Les ports en T offrent des capacités polyvalentes de mixage, de séparation et de transmission directe.
Évaluez les risques de pression transitoire avant d’automatiser les virages à 90 degrés ou à 180 degrés.
Les solutions OEM conçues sur mesure préviennent l’usure prématurée dans les environnements à enjeux élevés.
Nous encourageons fortement les acheteurs à consulter des spécialistes en ingénierie dédiés. Vous devez vérifier votre P&ID (Schéma de tuyauterie et d’instrumentation) avant de finaliser toute décision d’approvisionnement. Des diagrammes précis révèlent des problèmes cachés de flux transitoires. Contactez notre équipe technique dès aujourd’hui pour examiner vos défis spécifiques en matière de routage de fluides.
R : Regarder directement vers le bas de l"alésage de la vanne reste la seule méthode précise à 100 %. Cependant, les vannes industrielles réputées comportent généralement un « T » ou un « L » gravé de manière permanente sur la poignée. Vous pouvez également inspecter le haut de la tige. Les rainures usinées sur la tige indiquent généralement la direction exacte du chemin d"écoulement interne.
R : Oui. En limitant en permanence la rotation de la poignée à 90 degrés, un port en T imite la déviation du port en L. Cependant, les ingénieurs considèrent qu"il s"agit d"une utilisation inefficace de la vanne. L"alésage interne inutilisé introduit des points morts inutiles dans la tuyauterie. Ces branches mortes emprisonnent les fluides et favorisent la croissance bactérienne dans les systèmes sanitaires.
R : Les supports de montage physiques suivent généralement les dimensions standard ISO 5211. Cependant, l"actionneur lui-même nécessite un étalonnage spécialisé. Vous devez calibrer la course pour le degré de rotation spécifique. Selon la configuration de port L ou T choisie, l"actionneur doit exécuter des mouvements précis de 90°, 180° ou même 360°.
