Les vannes papillon sont largement utilisées dans les systèmes de contrôle des fluides en raison de leur polyvalence, de leur conception compacte et de leur capacité à gérer des applications à haut débit. Parmi les différents types de vannes papillon, les vannes papillon de type plaquette et les vannes papillon à brides sont deux des conceptions les plus courantes. Bien que les deux remplissent des fonctions similaires, il existe des différences distinctes dans leur construction, leur installation et leurs applications. Dans ce guide complet, nous comparerons ces deux types de vannes papillon et fournirons un guide de sélection détaillé pour vous aider à déterminer laquelle est le bon choix pour vos besoins spécifiques.
Les vannes papillon sont des vannes rotatives qui utilisent un disque pour contrôler le débit de fluides dans un tuyau. Le disque, qui est fixé à une tige, tourne autour d'un axe central pour bloquer ou permettre l'écoulement du fluide. Ces vannes sont idéales pour les applications nécessitant une fermeture et une régulation rapides du débit dans les systèmes liquides et gazeux. Les vannes papillon sont disponibles dans différentes conceptions, les vannes papillon de type plaquette et les vannes papillon à brides étant deux des variantes les plus couramment utilisées.

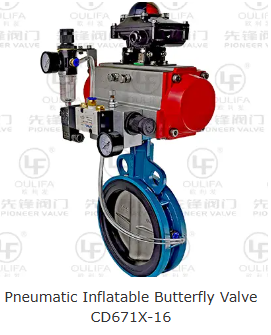

Une vanne papillon de type plaquette est une vanne compacte et légère dotée d'un corps de vanne sans brides. Au lieu d'avoir des brides qui s'étendent vers l'extérieur comme une vanne traditionnelle, le corps de la vanne à plaquette a une forme circulaire plate. La vanne est conçue pour être insérée entre deux brides dans une canalisation, avec des boulons fixant la vanne en place. La conception des plaquettes permet une installation plus rationalisée et facilite l'intégration dans des espaces restreints, en particulier dans les applications où l'espace est limité.
D'autre part, une vanne papillon à brides est une vanne dotée d'extrémités à brides, ce qui facilite le boulonnage de la vanne directement sur le pipeline. Les vannes à brides sont généralement plus lourdes et plus volumineuses que les vannes à plaquette, mais elles offrent une connexion plus robuste au système de tuyauterie. La conception à bride est idéale pour les applications à haute pression où un joint sûr et étanche est requis, et elle peut également gérer des volumes de débit plus importants.
Maintenant que nous avons un aperçu des conceptions de base de ces deux types de vannes papillon, examinons les principales différences entre les vannes papillon de type plaquette et les vannes papillon à brides . Ces différences vous aideront à prendre une décision éclairée sur la vanne à sélectionner pour votre application.
L'une des différences les plus notables entre les vannes papillon à plaquettes et à brides réside dans leur méthode d'installation.
Vanne papillon de type plaquette : La conception en plaquette est généralement prise en sandwich entre deux brides. Il ne possède pas ses propres brides, il nécessite donc des connexions à brides supplémentaires pour être fixées en place. Cela fait des vannes de type plaquette une excellente option pour les installations avec un espace limité ou dans les systèmes où il existe déjà un ensemble de raccords à brides.
Vanne papillon à brides : La vanne papillon à brides, comme son nom l'indique, possède des brides intégrées dans le corps de la vanne elle-même. Ces brides permettent de boulonner la vanne directement sur la canalisation. Les vannes à brides sont plus adaptées aux applications où une résistance mécanique supplémentaire est nécessaire, car elles offrent une connexion plus sûre et plus robuste.
En général, les vannes papillon de type plaquette sont plus petites et plus légères que les vannes papillon à brides..
Vanne papillon de type plaquette : En raison de sa conception compacte, les vannes de type plaquette sont souvent préférées pour les installations dans des espaces restreints, en particulier lorsque le poids total du système doit être minimisé.
Vanne papillon à brides : Les brides ajoutées rendent les vannes papillon à brides plus volumineuses et plus lourdes. Cette conception est généralement utilisée dans les systèmes plus grands, où le poids et la taille supplémentaires peuvent être supportés et où une connexion plus rigide est nécessaire.
La pression nominale est un facteur crucial pour déterminer la meilleure vanne pour votre application.
Vanne papillon de type plaquette : les vannes de type plaquette ont généralement une pression nominale inférieure à celle des vannes papillon à brides. En effet, la connexion entre la vanne et la canalisation n'est pas aussi solide que dans une conception à brides. Cependant, les vannes à plaquettes peuvent toujours gérer efficacement les applications à pression modérée.
Vanne papillon à brides : les vannes papillon à brides offrent généralement une pression nominale plus élevée en raison de la connexion boulonnée sécurisée, qui offre une meilleure étanchéité et une meilleure résistance aux niveaux de pression plus élevés.
Le coût est toujours un facteur à prendre en compte lors de la sélection d'une vanne, et les vannes papillon de type plaquette ont généralement tendance à être plus rentables que les vannes papillon à brides.
Vanne papillon de type wafer : L'absence de brides et la conception compacte rendent les vannes à wafer moins chères, ce qui en fait un bon choix pour les applications sensibles aux coûts.
Vanne papillon à brides : Les matériaux supplémentaires et la conception plus complexe rendent les vannes à brides plus coûteuses. Cependant, le coût supplémentaire peut être justifié dans les applications où une pression nominale plus élevée et une connexion plus durable sont requises.
Vanne papillon de type wafer : Bien que les vannes à wafer soient légères et faciles à installer, elles peuvent ne pas être aussi durables que leurs homologues à brides. Le risque de fuite peut augmenter avec le temps, surtout si la vanne n'est pas correctement installée.
Vanne papillon à brides : Les vannes papillon à brides ont tendance à être plus durables et fiables à long terme. Les raccords à brides robustes les rendent idéaux pour les applications haute pression, offrant une solution plus stable et durable.
Lors du choix entre une vanne papillon de type plaquette et une vanne papillon à brides , plusieurs facteurs doivent être pris en compte. Ci-dessous, nous vous proposons un guide pratique pour vous aider à décider quel type de vanne est le mieux adapté à vos besoins.
Vanne papillon de type wafer : Si vous travaillez dans un espace confiné ou si vous avez besoin de minimiser le poids du système, le type wafer est un excellent choix. Il est facile à installer et convient parfaitement aux petits pipelines ou aux projets de rénovation pour lesquels les connexions à bride ne sont pas disponibles.
Vanne papillon à bride : Si vous avez besoin d'une vanne pour un système plus grand à haut débit où l'espace est moins problématique, la vanne papillon à bride pourrait être un meilleur choix. Il fournit une connexion solide et sécurisée et peut supporter des pressions plus élevées.
Vanne papillon de type plaquette : idéale pour les applications moyennes à basses pressions. Les vannes Wafer conviennent à la plupart des systèmes d'eau, d'air et de l'industrie légère, mais elles peuvent ne pas suffire aux environnements à haute pression ou à haute température.
Vanne papillon à bride : Si votre application implique une pression plus élevée ou nécessite un joint étanche, une vanne papillon à bride est la meilleure option. Ils sont conçus pour gérer des niveaux de pression extrêmes et de grands volumes de fluide.
Vanne papillon de type plaquette : Si vous recherchez une solution économique et n'avez pas besoin d'une pression nominale élevée, les vannes papillon de type plaquette offrent une solution rentable sans compromettre la fonctionnalité.
Vanne papillon à brides : Si vous disposez d'un budget plus important et avez besoin d'une vanne performante et robuste, la vanne papillon à brides offrira une solution plus robuste avec une fiabilité accrue.
| Caractéristique | Vanne papillon de type plaquette | Vanne papillon à bride |
|---|---|---|
| Méthode d'installation | Pris en sandwich entre les brides | Boulonné directement au pipeline |
| Taille et poids | Plus petit, plus léger | Plus grand, plus lourd |
| Cote de pression | Pression nominale inférieure | Pression nominale plus élevée |
| Coût | Plus rentable | Plus cher |
| Durabilité | Moins durable, peut nécessiter plus d'entretien | Plus durable, plus durable |
| Idéal pour | Espaces restreints, applications basse pression | Systèmes haute pression et haut débit |
Q1 : Quelle est la principale différence entre les vannes papillon à plaquettes et à brides ?
R : La principale différence réside dans la méthode de connexion. Les vannes de type plaquette sont insérées entre deux brides, tandis que les vannes à brides ont des brides intégrées qui leur permettent d'être boulonnées directement sur le tuyau.
Q2 : Les vannes papillon de type plaquette sont-elles adaptées aux applications haute pression ?
R : Non, les vannes de type plaquette ne sont généralement pas recommandées pour les applications à haute pression en raison de leur pression nominale inférieure à celle des vannes à brides.
Q3 : Les vannes papillon de type plaquette peuvent-elles être utilisées pour les grands systèmes industriels ?
R : Oui, les vannes papillon de type plaquette peuvent être utilisées dans les systèmes industriels, mais elles sont plus adaptées aux systèmes à moyenne et basse pression et aux applications plus petites.
Les vannes papillon à brides et les vannes papillon à brides offrent des avantages uniques en fonction des exigences de votre application spécifique. Les vannes de type plaquette sont idéales pour les installations à faible coût et dans un espace restreint, tandis que les vannes à brides sont mieux adaptées aux applications haute pression et haut débit. Lorsque vous choisissez la vanne adaptée à votre système, tenez compte de facteurs tels que la pression nominale, l'espace d'installation, le coût et la durabilité à long terme.
