Quand je regarde les vannes papillon, je vois différents types. Ces types dépendent de leur fonctionnement et de la façon dont ils sont fabriqués. Les principales façons de trier ces vannes sont par alignement du disque, style corporel ou connexion, siège ou matériau de doublure, méthode d'actionnement et matériau utilisé. Ces types m'aident à choisir la bonne valve de papillon pour chaque emploi. Je pourrais avoir besoin d'une valve pour le traitement de l'eau, le traitement chimique ou une autre utilisation. Connaître les principaux types de soupapes de papillon - comme concentrique, double-eccentrique et triple-eccentrique - me fait correspondre la valve aux besoins du système. Je pense toujours à la façon dont les types de vannes de papillon s'adaptent aux conditions de travail et comment elles seront installées.
J'utilise ces connaissances pour choisir des vannes de papillon qui fonctionnent bien et respectent les règles de l'industrie dans de nombreuses utilisations de vannes de papillon différentes.
Choisissez des vannes papillon par la façon dont le disque s'aligne. Cela aide à la pression, à la chaleur et à l'écoulement. Les vannes concentriques sont bonnes pour la basse pression. Les vannes à triple décalage fonctionnent pour la haute pression et la chaleur.
Choisissez le corps de soupape et le style de connexion pour une configuration et une fixation faciles. Les vannes à la patte facilitent les réparations et les impasses que les vannes à la plaquette.
Associer le siège et les matériaux de doublure au fluide et à la température. Les sièges doux sont meilleurs pour les fluides propres et frais. Les sièges métalliques sont meilleurs pour les fluides chauds ou rugueux.
Choisissez la méthode d'actionnement pour le contrôle et l'automatisation. Le manuel est bon pour des emplois simples. L'électricité et le pneumatique vous permettent de contrôler les vannes de loin. L'hydraulique est utilisé pour les vannes robustes.
Pensez soigneusement au matériel de valve . L'acier inoxydable ne rouille pas et peut manipuler le feu. Les plastiques coûtent moins cher et fonctionnent pour une chaleur faible. Les alliages durent plus longtemps dans des endroits difficiles.
Lorsque je choisis des vannes papillon, je vérifie d'abord l'alignement du disque. Cette pièce affecte le fonctionnement et les scellés de la vanne. Cela m'aide également à savoir où l'utiliser. Les principaux types d'alignement du disque sont concentriques, décalage unique, double offset et triple décalage. Chaque type a ses propres avantages pour différents emplois.
J'utilise des vannes papillon concentriques pour des systèmes simples à basse pression. Dans ce type, la tige, le disque et le corps s'alignent tous. Le disque se trouve au milieu du tuyau. Le siège est doux, comme le caoutchouc ou le PTFE. Le disque pousse contre le siège pour faire un sceau.
Astuce: les vannes à papillon zéro décalées sont bonnes pour les produits chimiques, les revêtements, la nourriture et les médias abrasifs. Je ne les utilise pas pour la haute pression ou la chaleur élevée.
Caractéristiques clés des vannes de papillon zéro décalées:
Les lignes centrales de la tige, du disque et du corps correspondent
Siège doux en caoutchouc ou PTFE
Le disque et le siège se frottent ensemble lorsqu'ils sont utilisés
Meilleur pour les emplois à basse pression
Type de soupape | Définition des fonctionnalités | Applications typiques | Cote de pression | Plage de température |
|---|---|---|---|---|
Vanne de papillon zéro décalage | Les lignes centrales de la tige, du disque et du corps sont alignées; siège molle | Produits chimiques, revêtements, aliments, abrasifs | Jusqu'à 250 psi | 0 à 400 ° F |
Ces vannes sont faciles à installer et à s'occuper. Ils fonctionnent bien pour les besoins de base et économisent de l'énergie. Mais ils ne fonctionnent pas aussi bien sous un stress élevé.
Les vannes à papillon unique ne sont pas autant utilisées. Ils scellent mieux que les types concentriques. La tige est juste derrière la ligne centrale du disque. Cela fait moins de frottement entre le disque et le siège. La valve dure plus longtemps à cause de cela.
Caractéristiques principales:
La tige se trouve juste derrière la ligne centrale du disque
Moins de frottement que les valves concentriques
Le disque et le siège touchent pendant une courte période
Type de soupape | Définition des fonctionnalités | Applications typiques | Cote de pression | Plage de température |
|---|---|---|---|---|
Décalage unique | Tige juste derrière le disque central | Rarement utilisé | — | — |
Je ne vois pas souvent de vannes de décalage unique. La plupart des gens utilisent des vannes à double décalage ou à triple décalage pour des emplois difficiles.
Pour les besoins de haute performance, je choisis des vannes de papillon à double décalage. Ceux-ci ont deux décalages. La tige est derrière le disque et sur un côté. Cette conception éloigne le disque du siège. Le frottement ne se produit que lors de l'ouverture ou de la fermeture. Cela signifie moins d'usure et une durée de vie de siège plus longue.
Remarque: Les soupapes à double compensation de papillons sont idéales pour les centrales électriques, les papeteries, le CVC, les usines chimiques, le pétrole et le gaz, le traitement de l'eau et les navires.
Avantages des vannes de papillon double offset:
Moins de frottement et moins d'usure
Bon pour une pression et une chaleur plus élevées (jusqu'à ~ 740 psi, -18 ° F à 932 ° F)
Peut utiliser des sièges métalliques pour des travaux difficiles
Type de soupape | Définition des fonctionnalités | Applications typiques | Cote de pression | Plage de température |
|---|---|---|---|---|
Valve papillon double offset | Deux décalages; Action de la caméra; siège en métal possible | Électricité, produits chimiques, pétrole et gaz, traitement de l'eau | Jusqu'à ~ 740 psi | -18 ° F à 932 ° F |
J'utilise des soupapes papillon à double décalage pour l'arrêt serré et la longue durée de vie. Ils économisent bien de l'énergie et du contrôle, même dans les grandes usines.
Les vannes à papillon triple décalage sont le type le plus avancé que j'utilise. Ils ajoutent un troisième décalage, qui est un siège en forme de cône. Le disque ne touche le siège que lors de la fermeture. Cela signifie presque pas de frottement et un joint très serré. Les vannes de papillon triplées utilisent des sièges métalliques. Ils sont les meilleurs pour la haute pression, la chaleur élevée et les travaux d'arrêt importants.
Alerte: les vannes de papillon triple décalés sont les plus utilisées dans le pétrole et le gaz, les produits chimiques et les centrales électriques. Ils représentent environ 75 à 80% du marché pour des emplois à haute pression ou à haute chauffe.
Pourquoi je choisis des vannes à papillons triples décalées:
Sceau moulant avec des sièges métalliques
Très peu d'usure et dure longtemps
Bon pour des emplois extrêmes comme la vapeur, les gaz super chauds, le froid glacial et les plantes nucléaires
Manipuler plus de pression et de chaleur que les vannes à double décalage
Type de soupape | Définition des fonctionnalités | Applications typiques | Cote de pression | Plage de température |
|---|---|---|---|---|
Valve de papillon triple décalé | Trois décalages; siège conique; siège métallique; serré | Pétrole et gaz, produits chimiques, puissance, nucléaire, cryogénique | Le plus élevé | Le plus élevé |
Les vannes de papillon triplées économisent l'énergie et le flux de contrôle très bien. Ils sont en sécurité dans les incendies et ne fuient pas. Je les choisis toujours pour les travaux les plus difficiles.
En bref, lorsque je regarde les types de soupapes papillon par alignement du disque, je correspond à la vanne à la pression, à la chaleur du système et à ce qui le traverse. Cela aide la valve à bien fonctionner et dure longtemps.
Quand je choisis des vannes papillon, je regarde le corps et le style de connexion. Chaque type fonctionne mieux pour certains travaux et niveaux de pression. Voici les principaux choix que j'utilise:
J'utilise des vannes de papillon de style gaufre pour de nombreux emplois. Je les ai mis entre deux brides de tuyaux avec de longs boulons. Le corps de la valve a quatre trous qui correspondent aux brides du pipeline. Un siège en caoutchouc ou en EPDM aide à faire un joint serré. Les vannes de papillon de style tranche sont légères et simples à installer. Mais je ne peux pas les utiliser pour un service sans issue. Ils ont besoin de soutien des deux côtés. Si j'ai besoin de les réparer, je dois arrêter toute la ligne.
Les vannes de papillon de style lug ont des pattes filetées autour du corps. Je les boulonne dans les brides de chaque côté. Cela me permet de retirer un côté du pipeline sans toucher l'autre. Les vannes de papillon de style lug fonctionnent pour un service sans issue. J'utilise une bride aveugle pour cela. Ils sont plus forts que les vannes de papillon de style gaufrette. Ils peuvent gérer plus de pression. Je les utilise lorsque j'ai besoin de réparer un côté du système.
Astuce: je choisis des vannes de papillon de style trimbédium pour des emplois importants. Ils facilitent les réparations et font gagner du temps.
Quand je veux une connexion forte, j'utilise des vannes à brillance à bride. Ces vannes ont des brides aux deux extrémités. Je les boulonne dans les brides de tuyau. Cela fait un joint serré et régulier. Les vannes à brillance à bride peuvent subir une pression plus élevée. Ils travaillent pour un service sans issue. Je les utilise dans les usines d'eau, les centrales électriques et les grands systèmes.
Pour les emplois qui durent longtemps, j'utilise des vannes papillons à fesse. Je soudrai ces vannes directement au pipeline. Cela arrête les fuites et résiste à la haute pression. Je vérifie les soudures pendant la maintenance. J'utilise des soupapes de papillon à fesse dans les centrales électriques et les lieux chimiques. Je les utilise quand je ne veux pas de fuites de bride.
Les vannes de papillon supérieures me permettent d'atteindre à l'intérieur d'en haut. Je peux enlever le capot et aller sur la tige, le disque et le siège. Je n'ai pas besoin de retirer la vanne du pipeline. Cela fait gagner du temps lors de la réparation des choses. J'utilise des vannes d'entrée supérieures dans des systèmes importants où les réparations rapides sont importantes.
Les vannes de papillon de couplage rainure ont des extrémités rainurées. Ceux-ci s'inscrivent dans les accouplements mécaniques. Je les installe rapidement en resserrant le couplage autour des rainures. Ce style est utilisé dans les systèmes de sécurité incendie et de CVC. Les vannes de couplage des rainures sont faciles à réparer et à échanger.
Lorsque je travaille dans des plants de nourriture, de boisson ou de médecine, j'utilise des vannes de papillon hygiénique. Ces vannes ont des corps lisses et des connexions spéciales pour les tuyaux propres. Je peux les nettoyer facilement. Cela m'aide à suivre des règles strictes.
Voici un tableau pour aider à comparer ces types:
Type de soupape | Méthode d'installation | Aptitude à la pression | Besoins de maintenance | Service sans issue | Applications typiques |
|---|---|---|---|---|---|
Cavalier | Serré entre les brides | Général, vérification | Bas, simple | Non | Eau, CVC, lignes à basse pression |
De style lug | Boulonné aux brides via des pattes filetées | Moyen à élevé | Élimination minimale et facile des brides | Oui | Isolement, service critique |
À bride | Boulonné aux brides de tuyau | Haut | Semblable à Lug | Oui | Waterworks, industrie lourde |
Fessé | Soudé directement au tuyau | Très haut | Concentrez-vous sur l'intégrité de la soudure | Oui | Lignes de puissance, chimique et permanente |
Entrée supérieure | Boulonné, avec bonnet amovible | Varie | Accès interne le plus simple | Oui | Maintenance critique et rapide |
Couplage de rainure | Extrémités rainurées avec couplage mécanique | Modéré | Facile à remplacer | Non | Protection contre les incendies, CVC |
Hygiénique | Pince sanitaire ou soudure se termine | Varie, concentration sanitaire | Facile à nettoyer | Oui | Nourriture, boisson, pharmacie |
Remarque: Je vérifie toujours les règles comme ASME, ISO et AWWA. Cela garantit que mes vannes de papillon conviennent à chaque travail.

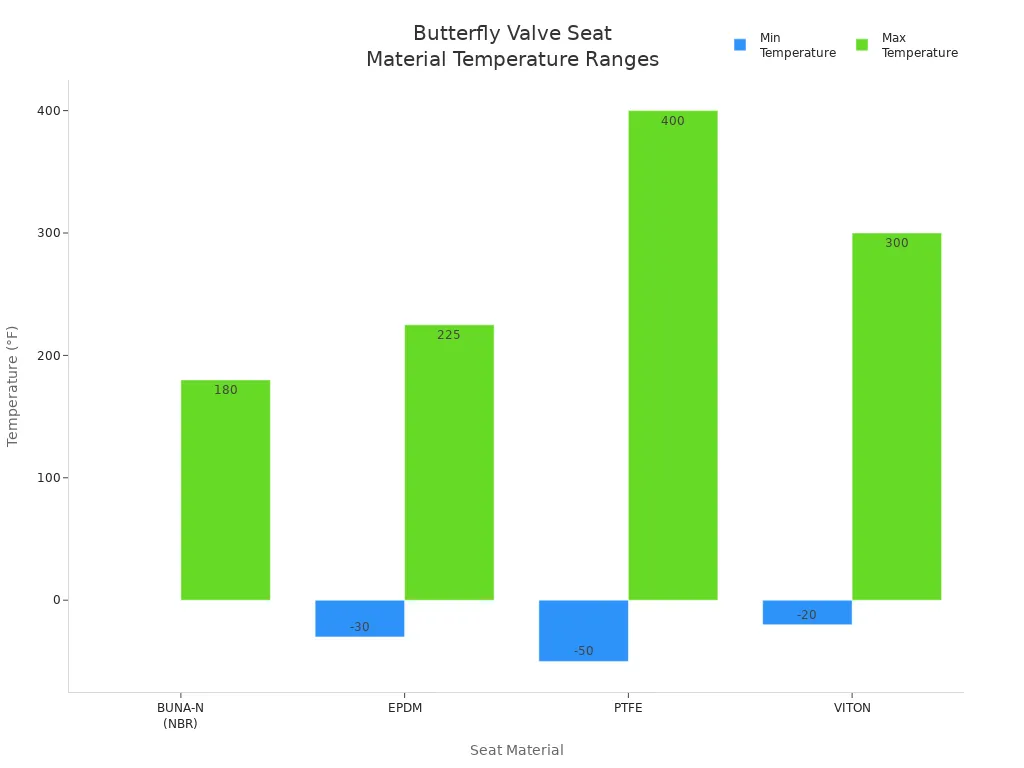

Quand je cueille des vannes papillon, je regarde le siège et la doublure. Ces pièces aident bien la valve à bien sceller. Ils décident également de la durée de la vanne. Le siège droit et la doublure arrêtent les fuites et la rouille. Ils empêchent également la valve de se briser tôt.
J'utilise des vannes à papillons en place douces pour l'eau et l'air. Ils fonctionnent également bien avec des liquides propres. Les sièges sont fabriqués à partir d'EPDM, NBR, PTFE ou Viton. Les sièges mous scellent fermement. Cela signifie aucune fuite la plupart du temps. Ils fonctionnent mieux à feu doux ou moyen.
Paramètre | Valve de papillon à siège moelleux | Valve papillon à métal-métal |
|---|---|---|
Température maximale | 120 ° C (EPDM) / 200 ° C (PTFE) | Jusqu'à 600 ° C (acier en alliage) |
Cote de pression | PN10-PN16 | PN25-PN40 |
Médias appropriés | Eau, gaz, liquides propres | Vapeur, huiles, supports abrasifs / corrosifs |
Performance d'étanchéité | Scellant étanche à la bulle avec une fuite nulle dans des applications propres et à faible tempête | Scellage durable en métal à métal avec une fuite mineure, adapté aux conditions difficiles et à fort tempête |
Les sièges mous peuvent gérer de nombreux produits chimiques. Je vérifie toujours si le siège correspond au liquide. EPDM fonctionne bien avec l'eau et les alcalis. Cela ne fonctionne pas avec les huiles. Le PTFE est bon pour les acides forts et la chaleur élevée. Je l'utilise dans les plantes chimiques.
Je cueille des soupapes de papillon assis en métal pour des liquides chauds ou durs. Ces sièges sont fabriqués en acier inoxydable ou en alliages. Ils travaillent avec de la vapeur et des huiles chaudes. Ils gèrent également des boues rugueuses. Les sièges métalliques durent plus longtemps dans des travaux difficiles. Ils peuvent laisser de minuscules fuites se produire.
Astuce: J'utilise des vannes de papillon assis en métal dans les centrales électriques et les raffineries. Ils sont bons pour les endroits à chaleur élevée ou à la pression.
Les soupapes de papillons doublées en caoutchouc ont du caoutchouc collé au corps. Cela donne un sceau fort et arrête la rouille. Je les utilise pour des acides forts et des alcalis. Ils travaillent également avec des liquides qui ont des particules. Le siège dure longtemps. Mais je ne peux pas le changer s'il s'use.
Fonctionnalité | Vanne de papillon bordé de caoutchouc | Vanne de papillons à l'abri de caoutchouc |
|---|---|---|
Matériau d'étanchéité | Doublure en caoutchouc intégré offrant une forte résistance à la corrosion | Siège en caoutchouc indépendant adapté aux fluides généraux |
Environnement applicable | Acides forts, alcalis et fluides hautement corrosifs | Fluides généraux, environnements modérément corrosifs |
Plage de température | Généralement -10 ° C à 150 ° C | Généralement -10 ° C à 120 ° C |
Se résistance à l'usure | Plus élevé, adapté aux liquides avec des particules | Inférieur, adapté aux fluides propres |
Industries applicables | Produits chimiques, pétrochimiques, produits pharmaceutiques | Traitement de l'eau, pipelines d'air, systèmes CVC |
Les vannes de papillons doublées en plastique utilisent du PTFE ou d'autres plastiques. Le plastique tapisse le corps et le siège. J'utilise ces vannes pour de forts produits chimiques. PTFE peut gérer presque tous les acides et solvants. Il fonctionne jusqu'à 400 ° F. Les vannes doublées en plastique sont utilisées dans les plantes chimiques, alimentaires et pharmaceutiques.
Je vérifie si la vanne est mouillée ou non cotée. Dans les vannes mouillées, le fluide touche le corps et la tige. Je choisis des métaux ou des doublures qui résistent à la rouille pour ceux-ci. Les vannes non cotées ont une doublure qui éloigne le liquide du métal. Cela me permet d'utiliser des métaux moins chers et d'arrêter toujours la rouille.
Remarque: Pour les emplois avec de forts produits chimiques ou où les choses doivent être propres, j'utilise des vannes de papillons doublées en plastique ou non moulées. Pour une chaleur ou une pression élevée, j'utilise des vannes assis en métal.
Lorsque je choisis une vanne papillon, je correspond au siège et me doublure avec le fluide, la chaleur et la pression. Cela maintient mon système en sécurité et fonctionne bien.
Lorsque je choisis des vannes papillon, je pense à la façon de les utiliser. La méthode d'actionnement modifie à quelle vitesse je peux ouvrir ou fermer la vanne. Cela affecte également la facilité avec laquelle il est réparé, combien il coûte et si je peux le faire fonctionner seul. Voici les principaux types d'actionnement que j'utilise:
Les vannes à papillons manuelles utilisent un levier à main ou un opérateur d'engrenages. Je déplace le levier ou la roue pour tourner le disque. Cela contrôle la quantité de circulation à travers la valve. Les opérateurs d'équipement m'aident à utiliser plus de force sur de grandes vannes. L'actionnement manuel est le meilleur pour les vannes de papillons petites ou moyennes. Je l'utilise lorsque je n'ai pas besoin de télécommande ou d'automatisation.
Astuce: les vannes de papillon manuelles sont simples et bon marché. Ils sont faciles à réparer. Je les utilise pour des travaux de base ON-OFF ou lorsque je veux contrôler la vanne moi-même.
Avantages:
Bon marché et facile à mettre
A besoin de peu de fixation
Bon contrôle avec l'opérateur d'équipement
Inconvénients:
Impossible d'utiliser pour des travaux à distance ou automatique
Difficile à utiliser sur des vannes grandes ou à haute pression
Les actionneurs électriques utilisent un moteur pour tourner le disque de soupape de papillon. Je choisis l'actionnement électrique lorsque je veux un contrôle exact ou besoin d'automatisation. Ces actionneurs se connectent à des systèmes de contrôle comme les PLC. Je peux ouvrir ou fermer des vannes de loin ou les mettre à travailler par elles-mêmes.
Remarque: les actionneurs électriques sont calmes et propres. Ils donnent un contrôle exact. Je les utilise dans le CVC, le traitement de l'eau et les usines de médecine.
Avantages:
Idéal pour l'automatisation et la télécommande
Mouvement de valve exact
Fonctionne avec des systèmes de contrôle intelligents
Inconvénients:
Besoin de puissance stable
Coûte plus cher pour les types d'explosion
Besoin de plus de fixation pour les pièces électriques
Les actionneurs pneumatiques utilisent de l'air pour déplacer le disque de soupape. J'utilise des vannes de papillon pneumatique pour des travaux rapides et sûrs. Ils fonctionnent bien dans des endroits où les étincelles sont dangereuses. Les actionneurs pneumatiques donnent une force forte pour leur taille. Ils réagissent rapidement, ils sont donc bons pour le contrôle des processus.
J'utilise des actionneurs pneumatiques dans les plantes chimiques et les usines alimentaires. Ils sont bons là où la sécurité et la vitesse comptent.
Avantages:
Fonctionnement rapide et régulier
Sûr pour les lieux risqués
Force forte et dure longtemps
Inconvénients:
Besoin d'alimentation à air constant
Besoin de fixer pour le système aérien
Les actionneurs hydrauliques utilisent du liquide sous pression pour déplacer la valve. Je choisis l'actionnement hydraulique pour les grandes vannes de papillon ou les emplois à haute pression. Les actionneurs hydrauliques donnent le plus de force et de contrôle exact. Ceci est important dans l'industrie lourde, le pétrole et le gaz ou l'exploitation minière.
Les vannes de papillon hydrauliques font des travaux difficiles mais ont besoin de plus de pièces et de vérifications des fuites.
Avantages:
Force la plus forte
Contrôle exact pour les grandes vannes
Gère les emplois à haute pression
Inconvénients:
Plus de pièces et coûts plus
Besoin de fixation régulière pour le liquide et les joints
Méthode d'actionnement | Mieux pour | Amélioration de l'automatisation | Considérations clés |
|---|---|---|---|
Manuel | Vannes petites / moyennes, travaux simples | Pas adapté | Entretien à faible coût et facile |
Électrique | Automatisé, télécommande | Très adapté | A besoin de puissance, positionnement précis |
Pneumatique | Contrôle rapide, sûr de processus | Très adapté | Besoin d'alimentation aérienne, réponse rapide |
Hydraulique | Vannes grandes / haute pression | Adapté aux vêtements lourds | Complexe, force élevée, plus d'entretien |
Lorsque je planifie un système avec des vannes papillon, je correspond au type d'actionnement au travail. Pour l'automatisation et la télécommande, je choisis des actionneurs électriques ou pneumatiques. Pour les vannes lourdes ou grandes, j'utilise hydraulique. Le manuel fonctionne mieux pour un contrôle simple et pratique.
Lorsque je choisis des vannes papillon, je vérifie d'abord le matériau. Le matériau change la durée de la vanne. Cela affecte également la façon dont il combat la rouille et combien cela coûte. Je choisis le matériau en fonction du travail, du liquide et où il sera utilisé.
J'utilise des vannes de papillon en métal pour des travaux difficiles. L'acier inoxydable est mon préféré pour arrêter la rouille. Il fonctionne dans les plantes chimiques, les usines alimentaires et les endroits avec une chaleur ou une pression élevée. L'acier au carbone est moins cher et gère bien la chaleur. Mais cela n'arrête pas la rouille aussi bien que l'acier inoxydable. Les vannes en laiton sont fortes et empêchent les germes de croître. Je les utilise dans le traitement de l'eau et certains travaux alimentaires. Le fer ductile et la fonte sont forts et coûtent moins cher. Mais je ne les utilise pas avec des produits chimiques durs.
Astuce: Je choisis des vannes de papillon en acier inoxydable pour les acides, l'eau de mer ou lorsque les choses doivent être très propres.
Matériel | Propriétés et utilisations clés | Limitations / notes |
|---|---|---|
Acier inoxydable | Idéal pour arrêter la rouille, forte, gère la chaleur et la pression | Coûte plus cher que les autres métaux |
Carbone | Strong, pas cher | Pas bon pour les liquides qui provoquent de la rouille |
Laiton | Difficile, arrête les germes, résiste au biofouling | Pas pour l'eau avec beaucoup de chlore |
Fer à fonte ductile | Fort, se plie sans se casser, bon marché | A besoin d'un revêtement pour arrêter la rouille |
Les vannes de papillon en plastique économisent de l'argent et ne rouille pas. Les vannes en PVC sont légères et faciles à mettre. Ils empêchent de nombreux produits chimiques de causer des dommages. Je les utilise pour l'eau, l'agriculture et les travaux alimentaires. Les vannes CPVC peuvent prendre plus de chaleur que le PVC. Les vannes en polypropylène (PP) fonctionnent avec de forts produits chimiques et de la lumière du soleil. Ils durent longtemps dans des endroits difficiles. Les vannes en plastique sont les meilleures pour le feu faible et la basse pression.
Remarque: J'utilise des vannes en plastique pour papillon pour l'eau propre, la nourriture et les produits chimiques lorsque le métal n'est pas nécessaire.
Matériel | Propriétés et utilisations clés | Limitations / notes |
|---|---|---|
PVC | Fort, ne rouille pas, sans danger pour la nourriture | Ne peut prendre que jusqu'à 60 ° C |
Cpvc | Gère plus de chaleur, se plie facilement | Coûte plus que PVC |
Pp | Fort, résiste au soleil, à la rouille et aux germes | Ne peut prendre que jusqu'à 80 ° C |
Pour les travaux les plus difficiles, j'utilise des vannes papillon en alliage. Hastelloy, les alliages de nickel et les alliages de titane combattent des acides forts, une chaleur élevée et de l'eau de mer. Le bronze en aluminium nickel arrête la rouille et les germes. J'utilise ces alliages dans le pétrole, le gaz, l'électricité et les navires. Ils coûtent plus cher mais durent plus longtemps et ont besoin de moins de fixation.
Les alliages comme Hastelloy et le titane offrent la meilleure protection contre la rouille et les dommages. Je les utilise lorsque la sécurité et la longue durée de vie sont les plus importantes.
Matériel | Propriétés et utilisations clés | Limitations / notes |
|---|---|---|
Hastelloy | Très fort, super pour arrêter la rouille | Coûte beaucoup |
Alliages nickel | Arrête la rouille, fonctionne dans des endroits difficiles | Lourd et cher |
Alliages en titane | Strong, léger, sûr, bon pour l'eau de mer | Coûte beaucoup |
Bronze en aluminium nickel | Arrête la rouille, les germes et le biofouling | Peut avoir des problèmes dans l'eau de mer |
Lorsque je choisis une valve papillon, je pense au coût, combien de temps il durera et à sa façon de s'arrêter de rouille. Je correspond toujours au matériau au liquide et au travail. Cela aide mes vannes durer plus longtemps et à travailler en toute sécurité.
Les vannes papillon ont des types différents comme concentrique, double offset et triple décalage. Chaque type est bon pour certains emplois. Lorsque je choisis une valve papillon, je regarde ce qui va le traverser. Je vérifie également la pression et la température. Je pense à la façon dont la valve s'ouvrira et se fermera. Je choisis le siège et les matériaux du corps qui fonctionnent le mieux avec le fluide et le système.
Pour des emplois durs ou des risques, je demande de l'aide aux experts ou aux fabricants. Cela garantit que ma vanne papillon est sûre et juste pour le travail.
Une valve papillon aide à contrôler ou à arrêter le débit dans les tuyaux. Le disque à l'intérieur tourne pour ouvrir ou fermer le chemin. Cela le rend rapide et simple à utiliser.
Je vérifie quel fluide passera par la valve. Je regarde aussi la pression et la température. Je pense à la fréquence à laquelle j'utiliserai la valve. Je regarde également le siège et le matériau du corps. Je choisis la méthode d'actionnement qui correspond au travail. Ces étapes m'aident à choisir la meilleure soupape de papillon.
Oui, je peux utiliser une vanne papillon pour allumer ou désactiver le flux. Je l'utilise parfois pour contrôler le flux, mais pas dans les systèmes à haute pression. La limitation peut épuiser le disque et le siège après un certain temps.
Une vanne de papillons à plaquette passe entre deux brides. Il a besoin d'un soutien des deux côtés. Une vanne papillon de patte a des inserts filetés. Je peux enlever un côté du tuyau sans toucher l'autre. Les vannes de la corde fonctionnent mieux pour un service sans issue.
Je vérifie souvent les vannes de papillon pour les fuites ou les dommages. Je suis le calendrier du fabricant pour les chèques. Je les regarde habituellement tous les six mois. Les soins réguliers maintiennent la valve en sécurité et l'aide à durer plus longtemps.
