Dans le monde des vannes industrielles, des vannes de globe et des vannes à billes se distinguent comme deux des types les plus couramment utilisés. Ils jouent un rôle crucial dans la régulation de l'écoulement des fluides à travers diverses applications, des systèmes de plomberie des ménages aux processus industriels complexes. Il est essentiel de comprendre les différences entre ces deux types de vannes pour les ingénieurs, les techniciens et les professionnels de l'industrie qui visent à optimiser les performances du système et à assurer la sécurité opérationnelle.
Cet article plonge profondément dans la conception, les principes opérationnels, les avantages et les limites des vannes de globe et des vannes à billes. En comparant leurs fonctionnalités, nous visons à fournir une analyse complète qui aide à sélectionner le type de vanne approprié pour des applications spécifiques. Grâce à une exploration et une comparaison détaillées, nous découvrirons comment chaque type de vanne a un impact sur le contrôle des liquides, l'efficacité du système et les exigences de maintenance.
Les soupapes de globe sont des vannes de mouvement linéaires caractérisées par leur forme de corps sphérique et leur chicane interne qui divise l'intérieur de la valve. Le disque de la valve, qui se déplace perpendiculairement au siège, régule le flux de fluide. Ce mouvement permet un contrôle précis, ce qui rend les vannes de globe idéales pour les applications de limitation. Le corps de soupape se présente dans diverses configurations, y compris les conceptions de style T, d'angle et de méthodes Y, chacune adaptée à des exigences d'écoulement spécifiques.
Le mécanisme opérationnel d'une valve globe implique le mouvement du disque loin du siège, permettant au fluide de s'écouler proportionnellement à l'ouverture de la valve. Cette conception offre une excellente capacité d'étranglement, permettant une régulation précise du débit. La direction d'écoulement dans les soupapes du globe est généralement indiquée pour assurer des performances optimales et empêcher les problèmes tels que l'usure prématurée ou le marteau à eau.
Capacités de limitation supérieure pour un contrôle précis du débit.
Bonnes caractéristiques d'arrêt en raison du mouvement perpendiculaire du disque au siège.
La polyvalence dans la conception permet de diverses configurations adaptées à différentes applications.
Entretien facile car le siège et le disque sont accessibles depuis le haut de la vanne.
Malgré leurs avantages, les valves du Globe ont certaines limites. Le chemin d'écoulement tortueux entraîne des chutes de pression plus élevées par rapport aux autres types de vannes. Cette perte de pression peut affecter l'efficacité du système, en particulier dans les applications à débit élevé. De plus, les soupapes de globe nécessitent plus de force pour fonctionner en raison de l'augmentation de la résistance au fluide, nécessitant des actionneurs robustes pour des tailles plus grandes.

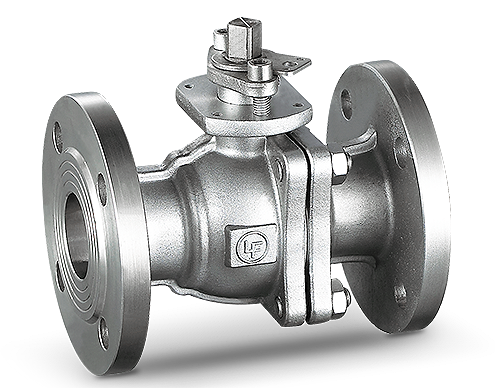

Les vannes à billes présentent un design simple mais efficace comprenant une balle sphérique avec un alésage à travers son centre. La balle est positionnée entre deux sièges et tourné à 90 degrés via une tige connectée à un actionneur ou à une poignée. Lorsque l'alésage s'aligne sur le pipeline, le fluide coule librement; Lorsqu'il est tourné, l'alésage est perpendiculaire à l'écoulement, l'arrêt efficacement. Cette opération de virage en quarts facilite l'ouverture rapide et la fermeture de la vanne.
Le fonctionnement d'une valve à billes repose sur la rotation de la balle dans le corps de la valve. La boule sphérique, généralement en métal ou en plastique, a un trou qui, lorsqu'il est aligné avec le tuyau, permet l'écoulement. La rotation de la balle de 90 degrés fait que la partie solide de la balle bloque le chemin d'écoulement, scellant efficacement la valve. Ce mécanisme permet une fermeture rapide et est particulièrement utile dans les situations d'urgence nécessitant une isolation immédiate de l'écoulement des fluides.
L'opération rapide des quarts de tour permet une ouverture et une fermeture rapides.
Basse baisse de pression en raison du chemin d'écoulement droit lorsqu'il est complètement ouvert.
Les excellentes capacités d'étanchéité offrent une fermeture fiable.
Conception durable adaptée aux applications à haute pression et à haute température.
Exigences de maintenance minimales en raison d'une construction simple.
Bien que les vannes à billes soient polyvalentes, elles ne sont pas idéales à des fins de limitation. Les vannes à billes partiellement ouvertes peuvent provoquer des éloges des sièges mous en raison de l'écoulement à grande vitesse et des écarts de pression. De plus, dans les applications de suspension ou avec des liquides contenant des particules, le matériau peut être piégé dans les cavités autour de la balle, entraînant des problèmes d'usure ou opérationnels au fil du temps.
En ce qui concerne la régulation du flux, les vannes de globe surpassent les vannes à billes en raison de leurs capacités de limitation supérieures. Le mouvement linéaire du disque du Globe Valve permet des ajustements fins en flux, ce qui le rend adapté aux applications nécessitant un contrôle précis. À l'inverse, les vannes à billes sont conçues pour le contrôle de marche / désactivation avec une chute de pression minimale lorsqu'ils sont complètement ouverts mais ne sont pas recommandés pour la modulation du débit.
Les soupapes de globe produisent intrinsèquement des gouttes de pression plus élevées en raison de leur chemin d'écoulement en forme de S, ce qui change deux fois la direction du fluide lorsqu'il passe à travers la valve. Cela peut entraîner des pertes d'énergie dans le système. Les vannes à billes, avec leur débit droit lorsqu'ils sont ouvertes, présentent une chute de pression minimale, ce qui les rend plus efficaces pour les applications où le maintien de la pression est essentiel.
Les vannes à billes excellent dans les applications nécessitant une ouverture et une fermeture rapides en raison de leur opération de virage en quarts. Cette fonctionnalité est essentielle dans les situations où un arrêt de flux immédiat est nécessaire. Les vannes de Globe, nécessitant plusieurs tours pour déplacer le disque entre les positions ouvertes et fermées, sont mieux adaptés aux applications où les modifications de débit progressives sont acceptables.
Les deux types de soupapes offrent des mécanismes d'étanchéité efficaces, mais les vannes à billes fournissent généralement un joint plus serré en raison de l'utilisation de matériaux d'étanchéité et du contact à 360 degrés entre la balle et les sièges. Globe Valves, tout en offrant de bonnes capacités d'arrêt, peut ne pas atteindre le même niveau de prévention des fuites, en particulier dans les applications à haute pression.
Les soupapes de globe sont compatibles avec un large éventail de milieux, y compris des substances corrosives et des fluides à haute viscosité, en raison de leur conception robuste et de leurs options de matériaux. Les vannes à billes sont également polyvalentes mais peuvent faire face à des défis lors de la manipulation des boues ou des milieux contenant des solides, car les particules peuvent s'accumuler dans les cavités de valve, ce qui entrave les performances.
Les vannes de globe et les vannes à billes sont fabriquées en utilisant une variété de matériaux en fonction des différentes applications et supports. Les matériaux communs comprennent l'acier inoxydable, le laiton, le bronze, la fonte et divers plastiques comme le PVC et le CPVC. Le choix du matériau dépend de facteurs tels que la température, la pression et les propriétés chimiques du fluide géré.
La sélection des matériaux affecte non seulement la durabilité de la valve, mais aussi sa compatibilité avec le milieu fluide. Par exemple, les vannes en acier inoxydable offrent une résistance supérieure à la corrosion et conviennent aux milieux agressifs. Les vannes en plastique sont légères et résistantes à une large gamme de produits chimiques mais peuvent ne pas résister à des températures ou des pressions élevées. Il est essentiel de comprendre les propriétés matérielles pour garantir la performance et la fiabilité à long terme de la valve.
Les soupapes de globe sont largement utilisées dans les industries où la régulation des flux est essentielle. Les applications courantes comprennent:
Systèmes HVAC pour le contrôle de la température.
Industrie pétrolière et gazière pour la régulation des débits de carburant.
Les plantes chimiques manipulant des fluides corrosifs ou à haute température.
Les centrales électriques pour le contrôle de la vapeur dans les turbines.
Installations de traitement de l'eau pour un dosage précis de produits chimiques.
Les vannes à billes trouvent l'utilisation dans des situations nécessitant un arrêt fiable et un fonctionnement rapide. Les applications typiques comprennent:
Systèmes de plomberie résidentielle et commerciale.
Pipeaux de pétrole et de gaz, en particulier pour l'arrêt d'urgence.
Industries pharmaceutiques où la prévention des contamination est cruciale.
Traitement des aliments et des boissons pour le contrôle sanitaire.
Applications marines en raison de leur conception robuste et de leur résistance à la corrosion.
La sélection du type de vanne approprié implique d'évaluer plusieurs facteurs:
Exigences de contrôle des débits: si l'application a besoin d'une régulation précise de l'écoulement ou simplement de contrôler / désactiver.
Conditions de pression et de température: conditions de fonctionnement maximales que la vanne doit résister.
Caractéristiques du fluide: viscosité, corrosivité, présence de solides et niveau de risque du liquide.
Vitesse opérationnelle: à quelle vitesse la vanne doit ouvrir ou fermer.
Considérations de maintenance: la facilité de service de la vanne et la disponibilité des pièces de rechange.
Espace d'installation: contraintes physiques qui peuvent affecter la taille de la vanne et le type d'actionneur.
Le coût est toujours un facteur important dans la sélection des soupapes. Bien que les vannes à billes puissent avoir un coût initial plus élevé, leur durabilité et leur faible entretien les rendent rentables au fil du temps. Globe Valves, avec leur conception complexe, peut nécessiter une maintenance plus fréquente, influençant les coûts opérationnels à long terme. Il est essentiel d'équilibrer les dépenses initiales avec les coûts du cycle de vie pour prendre une décision économiquement solide.
Les vannes du globe, en raison de leurs composants internes complexes, peuvent nécessiter une maintenance régulière pour garantir des performances optimales. L'usure sur le disque et le siège peut entraîner des fuites, nécessitant une inspection périodique et un remplacement des pièces. Cependant, leur conception à entrée supérieure permet un accès facile aux composants internes sans retirer la vanne du pipeline.
Les vannes à billes ont moins de pièces mobiles et une conception plus simple, ce qui entraîne des exigences de maintenance plus faibles. Les sièges et les joints sont les principaux composants soumis à l'usure. Le fonctionnement régulier de la vanne peut empêcher l'accumulation de matériaux et assurer la longévité. Dans de nombreux cas, les vannes à billes peuvent fournir un service fiable sur de longues périodes avec une attention minimale.
Une installation appropriée, un fonctionnement dans des paramètres spécifiés et une maintenance de routine sont essentiels pour prolonger la durée de vie des vannes de globe et de billes. L'utilisation de matériaux compatibles pour les composants de la soupape et le milieu fluide réduit la corrosion et la dégradation. La mise en œuvre des calendriers de maintenance préventive contribue à la détection précoce des problèmes, à la prévention des échecs inattendus et des temps d'arrêt coûteux.
L'industrie de la valve a connu des progrès importants dans la science des matériaux, conduisant au développement de vannes capables de gérer des conditions plus extrêmes. Les innovations comprennent des alliages et des composites à haute performance qui offrent une résistance à la corrosion accrue, des rapports de force / poids plus élevés et une tolérance à la température améliorée. Ces matériaux étendent l'applicabilité des vannes de globe et de billes dans des environnements plus exigeants.
La technologie d'automatisation a révolutionné les opérations de valve, avec des actionneurs et des contrôles intelligents permettant une gestion précise des systèmes fluides. Les vannes de globe et de billes sont désormais généralement équipées d'actionneurs électriques, pneumatiques ou hydrauliques, les intégrant dans des systèmes de contrôle de processus automatisés. Cette intégration technologique améliore l'efficacité, la sécurité et la flexibilité dans diverses applications industrielles.
Les réglementations environnementales ont provoqué le développement de conceptions de soupape qui minimisent les émissions et empêchent les fuites de substances dangereuses. Les technologies d'étanchéité améliorées et les conceptions conformes aux émissions fugitifs sont désormais standard dans de nombreux produits de vanne. Ces avancées contribuent à des opérations plus sûres et à une réduction de l'impact environnemental, s'alignant sur les objectifs mondiaux de durabilité.
Le choix entre une valve globe et une vanne à billes dépend des exigences spécifiques de l'application. Les valves de globe excellent dans des situations nécessitant un contrôle de débit précis, ce qui les rend idéales pour les applications de limitation malgré leurs baisses de pression plus élevées. Les vannes à billes offrent un fonctionnement rapide, d'excellentes capacités d'étanchéité et une perte de pression minimale, ce qui les rend adaptés à un contrôle d'activation / désactivation dans un large éventail d'industries.
Comprendre les différences fondamentales, les avantages et les limites de chaque type de vanne est crucial pour prendre des décisions éclairées qui améliorent les performances du système, la sécurité et la rentabilité. À mesure que la technologie progresse, les vannes du globe et de la balle continuent d'évoluer, offrant une amélioration des fonctionnalités et répondant aux demandes croissantes des processus industriels modernes.
1. Des vannes à billes peuvent-elles être utilisées pour les applications de limitation?
Bien que les soupapes à billes soient principalement conçues pour le contrôle de marche / désactivation, elles ne sont pas recommandées à des fins de limitation. Les vannes à billes partiellement ouvertes peuvent endommager les sièges en raison d'un débit à grande vitesse et ne peuvent pas fournir une régulation précise du débit. Les vannes du globe conviennent plus aux applications nécessitant une limitation.
2. Quels facteurs affectent la chute de pression dans les soupapes du globe?
La chute de pression dans les soupapes du globe est influencée par leur conception, ce qui oblige le fluide à changer la direction deux fois lorsqu'il passe à travers la valve. Des facteurs tels que la taille de la valve, le débit, la viscosité du fluide et le degré d'ouverture de la valve ont également un impact sur la chute de pression globale du système.
3. Comment les choix de matériaux ont-ils un impact sur les performances de la valve?
La sélection des matériaux est essentielle pour les performances de la valve car elle détermine la capacité de la valve à résister à la pression, à la température et à l'exposition chimique. L'utilisation de matériaux compatibles avec le milieu fluide empêche la corrosion et la dégradation, garantissant la longévité et le fonctionnement fiable de la valve.
4. Les vannes à billes sont-elles adaptées aux applications à haute température?
Les vannes à billes peuvent être utilisées dans des applications à haute température si elles sont construites avec des matériaux appropriés, tels que des métaux capables de résister à des températures élevées. Les sièges métalliques peuvent remplacer les sièges mous pour gérer des températures plus élevées, bien que cela puisse affecter les performances d'étanchéité.
5. Quelles sont les exigences de maintenance des vannes du globe?
Les soupapes de globe nécessitent une maintenance régulière en raison de leurs composants internes plus complexes. Les inspections de routine doivent se concentrer sur le disque et le siège pour des signes d'usure ou de dommages. Les conceptions à entrée supérieure facilitent l'entretien plus facile en permettant l'accès aux pièces internes sans retirer la vanne du pipeline.
6. Comment l'automatisation améliore-t-elle le fonctionnement de la valve?
L'automatisation ajoute de la précision et de l'efficacité au fonctionnement de la valve grâce à l'utilisation d'actionneurs et de systèmes de contrôle. Il permet le fonctionnement à distance, la surveillance en temps réel et l'intégration dans les systèmes de contrôle de processus automatisés, améliorant la sécurité et réduisant le potentiel d'erreur humaine.
7. Pourquoi la sélection des soupapes est-elle importante dans la conception du système?
La sélection du type de soupape correct est cruciale pour l'efficacité du système, la sécurité et la longévité. La valve droite garantit un contrôle de débit approprié, minimise les pertes d'énergie, réduit les coûts de maintenance et prévient les problèmes opérationnels. Un examen attentif des exigences spécifiques à l'application entraîne des performances optimisées du système.
