Le routage des fluides dans le traitement des aliments, des boissons et des produits pharmaceutiques comporte des enjeux opérationnels considérables. Un seul point de contamination ou une défaillance mineure du débit peut entraîner une perte totale du lot, un arrêt des installations et de sévères sanctions réglementaires. Les ingénieurs de procédés sont confrontés à un défi constant : diriger, mélanger ou détourner des fluides à travers des réseaux de tuyauterie complexes sans introduire de points morts, de chutes de pression ou de points d"hébergement bactériens. La conception des systèmes doit également tenir compte des empreintes spatiales limitées sur les skids de traitement. Les vannes industrielles standards ne répondent pas à ces exigences rigoureuses car leurs géométries internes piègent le produit et résistent à un nettoyage approfondi.

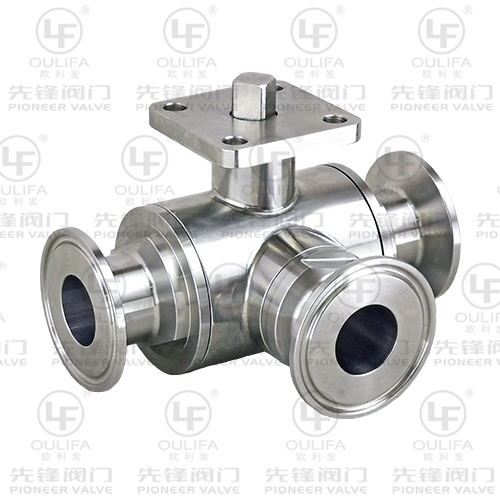

Le robinet à tournant sphérique sanitaire 3 voies apporte la solution technique définitive pour ces environnements à enjeux élevés. La sélection de la vanne appropriée nécessite une évaluation rigoureuse des qualités de matériaux, des finitions de surface, de la résistance mécanique et des configurations des orifices. Des spécifications appropriées garantissent la conformité réglementaire, des opérations de nettoyage en place (CIP) efficaces et la fiabilité du système à long terme.
Les matériaux et la finition imposent la conformité : les véritables performances sanitaires reposent sur l"acier inoxydable 316/316L et les finitions de surface interne polies à <0,6 Ra pour empêcher la croissance microbienne.
La simplicité structurelle garantit la fiabilité : un volume compact combiné à un mécanisme de commutation rapide quart de tour garantit une fermeture parfaite et aucune fuite, même après des années d"inutilisation.
La configuration des ports détermine la fonctionnalité : les concepteurs de systèmes doivent spécifier avec précision entre les conceptions de port L (déviation) et de port T (mélange/routage) en fonction des exigences précises de la dynamique des fluides.
La technologie d"étanchéité est essentielle : l"utilisation de joints en PTFE de qualité alimentaire remplis de cavités élimine les espaces morts où le produit peut s"accumuler, une caractéristique non négociable pour les systèmes de nettoyage en place (CIP).
La traçabilité des fournisseurs atténue les risques : le partenariat avec un fournisseur de robinets à tournant sphérique sanitaire agréé garantit la garantie des rapports d"essais de matériaux (MTR) et de la conformité réglementaire (FDA, 3-A).
Les vannes fonctionnant dans des environnements sanitaires doivent répondre à une stricte intolérance à la contamination croisée. Les installations de traitement traitent des produits sensibles allant des produits laitiers aux ingrédients pharmaceutiques actifs. Tout produit résiduel laissé après un cycle de production devient un terrain fertile pour les bactéries. Les composants de contrôle de débit doivent également démontrer une résistance mécanique exceptionnelle. Ils subissent des fluctuations constantes de pression, des chocs thermiques pendant la stérilisation et une exposition à des produits chimiques de nettoyage agressifs.
La prévention de la contamination repose en grande partie sur la compatibilité CIP et Sterilize-in-Place (SIP). Les vannes industrielles standard contiennent des vides internes et des angles vifs. Ces zones créent des jambes mortes où la vitesse du fluide tombe à zéro. Dans la conception de canalisations sanitaires, une branche morte ne doit pas dépasser un rapport longueur/diamètre (L/D) de 2:1. Lorsque les jambes mortes dépassent ce rapport, les agents de nettoyage ne peuvent pas pénétrer efficacement dans l’espace. Les environnements sanitaires nécessitent des géométries internes spécialisées caractérisées par des transitions douces et des conceptions sans cavités. Une valve hygiénique appropriée garantit que les solutions de nettoyage sont lavées sur chaque surface interne à la vitesse requise pour éliminer les protéines, les graisses et les dépôts minéraux.
La résistance aux fluides a un impact direct sur l’efficacité de la pompe et l’intégrité du produit. Un de haute qualité robinet à tournant sphérique hygiénique à 3 voies minimise les chutes de pression dans le réseau de tuyauterie. L'alésage interne s'aligne précisément avec le tube connecté. Cette transition maintient une résistance aux fluides exceptionnellement faible. Une dynamique d'écoulement efficace réduit la charge de travail des pompes sanitaires et évite les dommages par cisaillement aux fluides sensibles. Lors du pompage de produits sensibles au cisaillement comme le yaourt, la mayonnaise ou les cultures de cellules vivantes, tout changement soudain de direction d'écoulement ou de pression peut dégrader la structure du produit. L'alésage lisse et dégagé d'un robinet à tournant sphérique correctement spécifié atténue entièrement ce risque.
Les ingénieurs de procédés doivent évaluer plusieurs critères de base lors de la conception de ces systèmes. Vous devez tenir compte de la densité du fluide, de la pression maximale de la conduite lors d"un blocage et des températures maximales atteintes lors des cycles SIP. Si une vanne ne peut pas gérer un cycle de vapeur à 135°C sans que ses joints ne se déforment, elle ne répond pas aux critères de base en matière de contrôle hygiénique du débit.
L’intégrité des matériaux constitue la base de tout composant sanitaire. Les normes industrielles imposent l"acier inoxydable 316 ou 316L pour toutes les pièces en contact avec le produit, éliminant ainsi entièrement l"acier inoxydable 304 dans les zones de contact avec le produit. Le « L » désigne une faible teneur en carbone, ce qui empêche la précipitation du carbure pendant le soudage. Plus important encore, le 316/316L contient 2 à 3 % de molybdène. Cet élément améliore considérablement la résistance à la corrosion contre les produits caustiques et les acides agressifs utilisés dans les régimes CIP quotidiens. Il prévient les piqûres et la corrosion caverneuse induites par les chlorures, garantissant ainsi une durabilité structurelle à long terme, même en cas d"exposition à des désinfectants agressifs à base d"hypochlorite de sodium.
Les normes de finition de surface imposent la nettoyabilité. Les ingénieurs mesurent la rugosité de la surface à l’aide de la métrique Roughness Average (Ra). Toutes les surfaces internes mouillées doivent atteindre un poli <0,6 Ra (micromètres) ou mieux. Les pics et les creux microscopiques sur la surface métallique fournissent des points d’ancrage pour l’adhésion du biofilm. Un polissage mécanique suivi d"un électropolissage aplanit ces irrégularités microscopiques. L"électropolissage enlève la peau externe du métal, laissant une couche passive riche en chrome. Une finition interne semblable à un miroir permet aux fluides de glisser à travers la vanne et garantit que les produits chimiques de nettoyage peuvent facilement éliminer les contaminants.
La fiabilité mécanique repose sur le mécanisme de commutation rapide quart de tour. La structure simple d"un robinet à tournant sphérique garantit une fermeture parfaite et une étanchéité fiable. Les opérateurs ou les actionneurs n"ont besoin que de faire pivoter la tige de 90 degrés pour modifier les états de débit. Ce mouvement minimal réduit l"usure des composants internes. La conception maintient des tolérances de performance strictes, empêchant le contournement interne ou les fuites externes même après des années d"inutilisation ou de fonctionnement peu fréquent. Contrairement aux robinets à tournant sphérique ou à vanne, qui nécessitent plusieurs tours et exposent les tiges filetées à l"environnement, le robinet à tournant sphérique protège ses pièces mobiles critiques.
Les skids de traitement denses exigent des composants avec un encombrement compact. Le petit volume du corps de vanne permet d"économiser de l"espace dans les collecteurs complexes. Malgré l"extérieur compact, les fabricants proposent des options de calibre évolutives. Les installations peuvent spécifier des alésages de grand diamètre pour s"adapter à des débits élevés sans sacrifier les avantages d"économie d"espace de la conception globale. Cela devient particulièrement important dans la construction modulaire sur châssis où chaque centimètre carré d"espace de châssis est pris en compte.
Les mécanismes d"étanchéité différencient les vannes standard des véritables composants sanitaires. Le PTFE (polytétrafluoroéthylène) de qualité alimentaire sert de matériau de siège standard en raison de son inertie chimique et de sa tolérance aux températures élevées. Cependant, les sièges standards laissent un vide entre l’extérieur de la bille et l’intérieur du corps de vanne. Les sièges remplis de cavités résolvent ce problème. Le matériau PTFE s"étend pour remplir toute la cavité corporelle. Les remplissages de cavités empêchent le liquide de pénétrer dans l"espace autour de la balle, éliminant ainsi le risque principal de piégeage du produit et de croissance bactérienne. Lors du traitement de supports collants ou cristallisants, les produits de remplissage des cavités sont une exigence absolue.
Les installations de traitement modernes nécessitent une disponibilité opérationnelle. Les vannes de haute qualité sont dotées d"un support de montage ISO 5211 intégré moulé directement dans le corps de la vanne. Cette exigence structurelle permet aux équipes de maintenance de passer facilement du fonctionnement par levier manuel à l"actionnement pneumatique ou électrique. À mesure qu’une installation développe ses capacités d’automatisation, les vannes existantes restent en place. Il vous suffit de retirer la poignée manuelle et le boulon d"un actionneur pneumatique et du dessus de commande. Les conceptions à montage direct éliminent le besoin de supports personnalisés, réduisant ainsi le jeu dans la tige et garantissant un alignement précis.
La géométrie interne de la balle dicte le chemin d"écoulement. Les concepteurs de systèmes doivent sélectionner la forme d"alésage correcte pour contrôler avec précision la direction du fluide. Le trou usiné au centre de la boule se présente sous deux configurations principales, chacune répondant à des exigences opérationnelles distinctes dans l"usine.
Les configurations L-Port gèrent le détournement du flux. L"alésage interne forme un « L » à 90 degrés. Cette conception connecte le port commun central au port latéral gauche ou droit. La rotation de la poignée à 90 degrés fait passer le flux d"une destination à une autre. Les processeurs utilisent des vannes à port en L pour détourner le produit d"une conduite principale vers un réservoir de rétention, commuter le débit entre deux boîtiers de filtration différents ou arrêter complètement le débit en tournant le côté aveugle de la boule vers la source de fluide. Par exemple, dans une brasserie, une vanne à port L peut diriger le moût vers le fermenteur A et, après un quart de tour, rediriger le lot restant vers le fermenteur B.
Les configurations T-Port gèrent le mixage et le routage. L'alésage interne forme un « T », permettant au fluide de s'écouler directement à travers la vanne tout en se divisant simultanément à un angle de 90 degrés. Un à port en T robinet à tournant sphérique sanitaire à 3 voies peut connecter les trois ports simultanément. Il peut également connecter deux ports quelconques en fonction de la position de la poignée. Les installations utilisent des vannes à port en T pour mélanger deux flux de fluide en une seule ligne, diviser un flux principal en deux lignes de traitement distinctes ou contourner un équipement spécifique pendant la maintenance. Dans une usine de boissons, une vanne à port en T peut mélanger du sirop concentré d'un port avec de l'eau purifiée d'un autre, envoyant le produit mélangé vers le troisième port.
Fonctionnalité | Configuration du port L | Configuration du port en T |
|---|---|---|
Forme d"alésage | Angle de 90 degrés (forme en L) | Droit avec une branche à 90 degrés (forme en T) |
Fonction principale | Dérivation et sélection des flux | Mixage, fractionnement et routage direct |
Connectivité portuaire | Connecte le port central à un port latéral à la fois | Peut connecter les trois ports ou deux ports quelconques |
Cas d"utilisation courant | Commutation de débit entre deux réservoirs de stockage | Mélanger deux ingrédients dans une seule ligne de processus |
Capacité d"arrêt | Peut facilement couper tout flux | Nécessite un positionnement spécifique de la poignée pour couper le débit |
Les méthodologies de connexion ont un impact direct sur la vitesse d’installation, l’accès à la maintenance et l’hygiène du système. Les raccords filetés piègent les bactéries dans les rainures filetées et sont strictement interdits dans les zones de contact avec le produit. Les connexions à brides nécessitent plusieurs boulons et outils pour le retrait, ce qui les rend difficiles à inspecter fréquemment. L"industrie sanitaire s"appuie presque exclusivement sur des connexions de type virole pour maintenir des limites stériles.
Les connexions Tri-Clamp dominent les industries sanitaires en raison de leur équilibre optimal entre résistance mécanique et accessibilité. La conception utilise deux viroles à brides, un joint élastomère spécialisé et une pince articulée. Cette configuration crée une transition douce et sans crevasses entre la tuyauterie et le corps de la vanne. Lorsqu"il est correctement aligné, le joint remplit parfaitement l"espace entre les viroles, ne laissant aucune intrusion dans le chemin d"écoulement ni aucun évidement où le fluide peut stagner.
La vitesse d'installation s'améliore considérablement grâce à un robinet à bille sanitaire à trois voies à trois pinces . Le personnel de maintenance peut monter ou démonter la connexion rapidement sans outils spécialisés. Cette accessibilité facilite l'inspection manuelle de routine et les procédures de nettoyage hors place (COP). Lorsque les opérateurs doivent tamponner une conduite pour effectuer un test ATP ou remplacer un joint usé, le mécanisme tri-clamp leur permet de retirer la vanne de la conduite en quelques secondes.
Une installation correcte nécessite des étapes spécifiques pour garantir une étanchéité hygiénique :
Inspectez les faces de la virole sur la vanne et la tuyauterie pour déceler des rayures ou des bosses.
Sélectionnez le matériau de joint approprié (EPDM, FKM ou PTFE) en fonction de la température de la ligne et de l"exposition aux produits chimiques.
Placez le joint sur la virole de tuyauterie, en vous assurant que la bague d"alignement affleure.
Alignez la virole du corps de vanne contre le joint, en la maintenant parfaitement droite pour éviter tout pincement.
Appliquez la pince articulée sur les deux viroles et serrez l"écrou à oreilles à la main.
Vérifiez l"alignement visuel avant d"appliquer le couple final pour empêcher l"extrusion du joint dans le chemin d"écoulement.
La prévention des fuites repose sur la fiabilité mécanique du mécanisme de serrage associée au matériau de joint approprié. Les lignes de traitement à forte demande fonctionnent sous des seuils de pression et de température importants. Des colliers de serrage correctement serrés compriment le joint parfaitement au ras de l"alésage interne. Cette compression précise empêche le fluide de s"échapper du raccord et empêche les contaminants externes de pénétrer dans l"environnement stérile du processus.
Même les vannes de la plus haute qualité nécessitent une maintenance structurée pour fonctionner de manière fiable pendant des années de service. Les programmes de maintenance préventive dépendent fortement de la fréquence d"actionnement, de l"abrasivité des fluides et de la dureté des produits chimiques CIP. Les installations doivent établir une routine d’inspection de base pour tous les composants de contrôle de débit.
La dégradation des joints représente le point de défaillance le plus courant de toute vanne. Les sièges en PTFE offrent une excellente résistance chimique, mais ils peuvent subir un écoulement à froid ou une déformation sous des pressions et des températures extrêmes. Les opérateurs doivent surveiller la vanne pour détecter tout signe de dérivation interne. Si une vanne à port L est réglée pour détourner le débit vers la gauche, mais que le fluide s"échappe par le port droit, les sièges internes ont perdu leur intégrité d"étanchéité. Cela nécessite une reconstruction immédiate.
La reconstruction d"un robinet à tournant sphérique sanitaire implique de le retirer de la conduite via les connexions tri-clamp, de déboulonner les sections du corps et de remplacer tous les sièges en PTFE, les remplissages de cavité et les joints toriques de la tige. Utilisez toujours un kit de reconstruction fourni par le fabricant d"équipement d"origine pour garantir que les tolérances correspondent aux spécifications d"usine d"origine. Après remontage, actionner manuellement la vanne plusieurs fois pour mettre en place les nouveaux joints avant de la remettre en service.
Les fuites de tige indiquent une défaillance de la garniture de tige ou des joints toriques. Cela se produit généralement lorsque la vanne est soumise à des pics de pression au-delà de sa capacité nominale. Le serrage de l"écrou de presse-étoupe peut arrêter temporairement une fuite mineure de la tige, mais il augmente le couple de fonctionnement requis pour faire tourner la vanne. Si un actionneur pneumatique a du mal à faire tourner la vanne après avoir serré la garniture, les joints doivent être entièrement remplacés.
Les décisions d’approvisionnement nécessitent une évaluation minutieuse des compromis opérationnels. La sélection de composants de contrôle de débit basée uniquement sur la disponibilité initiale ou sur des matériaux de qualité inférieure entraîne souvent de graves pannes mécaniques et une contamination du produit sur toute la ligne.
Comparez les performances d’un robinet à tournant sphérique sanitaire haut de gamme entièrement certifié de qualité alimentaire avec des alternatives moins chères. Les vannes de mauvaise qualité souffrent souvent de mauvaises tolérances d'usinage. Cela conduit à un grippage, où les pièces mobiles en acier inoxydable fusionnent sous friction. Ils nécessitent des remplacements fréquents des joints et ne parviennent souvent pas à maintenir une fermeture étanche après des périodes d'inutilisation. Un incident de contamination d’un seul lot causé par un joint dégradé et non conforme entraînera des perturbations opérationnelles massives.
Les ingénieurs doivent également évaluer les conceptions standard par rapport aux conceptions remplies de cavités. Une vanne sanitaire standard reste acceptable pour les conduites de services publics, l"acheminement d"eau purifiée ou les fluides à faible viscosité qui se chassent facilement. Cependant, une valve entièrement remplie de cavité devient obligatoire lors du traitement de sirops collants, de produits laitiers ou d’ingrédients pharmaceutiques actifs. Les remplissages de cavité empêchent la cristallisation et la détérioration à l"intérieur du corps de vanne, garantissant que le composant ne devienne pas un handicap pendant les cycles de production. Le choix d"un siège standard pour une application à haute viscosité garantit l"accumulation de produit et une éventuelle défaillance bactérienne.
L’approvisionnement en composants hygiéniques introduit des risques spécifiques en matière de chaîne d’approvisionnement et de vérification. Les matériaux contrefaits et les mauvaises tolérances d"usinage peuvent compromettre l"intégralité d"un système de traitement. Les installations doivent mettre en œuvre des procédures de contrôle strictes lors de la sélection des partenaires de fabrication.
Les certifications et la traçabilité des matériaux constituent la principale défense contre les risques de mise en œuvre. Demandez toujours des rapports d'essais de matériaux (MTR) à votre fournisseur de robinets à tournant sphérique sanitaires . Un MTR (en particulier EN 10204 3.1) retrace la composition chimique exacte de l'acier jusqu'au lot thermique d'origine à la fonderie. Vous devez vérifier que la teneur en carbone est inférieure à 0,03 % et que la teneur en molybdène respecte le seuil de 2 à 3 % pour le 316L. Vérifiez la conformité aux réglementations FDA pour tous les joints en élastomère (CFR titre 21, partie 177.2600) et assurez-vous que la conception de la vanne répond aux normes sanitaires 3-A ou aux certifications ISO équivalentes.
Les composants disponibles dans le commerce ne répondent parfois pas aux exigences système complexes. Travailler avec un fabricant compétent offre des avantages significatifs. Un partenaire OEM de robinets à bille sanitaires peut concevoir des configurations de ports personnalisées ou adapter le calibre à des diamètres non standard. Ils peuvent fournir des packages d'automatisation spécifiques adaptés au réseau de contrôle de votre installation, notamment des interrupteurs de fin de course antidéflagrants ou des positionneurs modulants. Pour les applications impliquant des fluides très visqueux comme le chocolat ou les résines lourdes, un OEM peut concevoir des vannes à chemise personnalisées. Ces conceptions à chemise permettent à l'eau chaude ou à la vapeur de circuler autour du corps de la vanne, maintenant un contrôle précis de la température et empêchant la solidification du produit à l'intérieur de l'alésage.
La simplicité structurelle, le fonctionnement rapide et l"étanchéité fiable d"un robinet à tournant sphérique sanitaire à 3 voies en font un composant indispensable dans les installations de traitement modernes. Ces vannes offrent des performances impeccables à condition que leurs qualités de matériaux, leurs finitions de surface et leurs mécanismes d"étanchéité soient strictement conformes aux normes d"hygiène.
Pour garantir une mise en œuvre réussie, suivez ces étapes suivantes :
Auditez vos systèmes de contrôle de débit actuels pour identifier les points morts, les goulots d"étranglement de pression ou les vannes avec sièges standard manipulant des fluides visqueux.
Déterminez les exigences exactes en matière de chemin de flux pour vos prochaines mises à niveau, en choisissant entre les configurations de port L et de port T en fonction des besoins de routage.
Exigez l"acier inoxydable 316L, les joints PTFE remplis de cavités et les connexions tri-clamp dans vos spécifications techniques.
Consultez les ingénieurs de procédés pour définir les exigences exactes en matière de pression et de température pour vos supports spécifiques et vos cycles CIP.
Contactez un fournisseur qualifié pour demander des fiches techniques, de la documentation MTR et des modèles CAO 3D à intégrer dans vos conceptions de tuyauterie.
R : La différence réside dans la forme de l’alésage interne. Une vanne à port en L a un alésage à 90 degrés, utilisée principalement pour détourner le débit d"une conduite à une autre ou pour arrêter complètement le débit. Une vanne à port en T possède un alésage direct avec une dérivation à 90 degrés, lui permettant de mélanger deux flux de fluide, de diviser un flux en deux ou d"acheminer le flux directement tout en contournant le troisième port.
R : Les sièges remplis de cavités sont constitués d"un matériau PTFE qui se dilate pour remplir le vide entre la bille et le corps interne de la vanne. Cela évite le piégeage du produit dans les espaces morts. L"élimination de ces cavités stoppe la croissance bactérienne, prévient la contamination croisée entre les lots et garantit que les produits chimiques de nettoyage peuvent désinfecter efficacement tout l"intérieur de la vanne sans laisser de résidus.
R : Ra signifie Roughness Average, mesuré en micromètres. Une finition <0,6 Ra indique une surface électropolie exceptionnellement lisse. Cette douceur microscopique empêche les protéines, les minéraux et les bactéries d"adhérer au métal. Il garantit l"écoulement des fluides avec une résistance minimale et permet aux processus CIP d"éliminer complètement les contaminants.
R : Oui, à condition qu’il soit équipé des joints appropriés. Les vannes sanitaires de haute qualité utilisent du PTFE de qualité alimentaire ou des élastomères spécialisés haute température. Ces matériaux résistent aux chocs thermiques extrêmes associés aux lavages caustiques chauds et à la stérilisation à la vapeur (SIP) sans se dégrader, fondre ou perdre leur intégrité d"étanchéité sous pression.
R : Un robinet à tournant sphérique repose sur un mécanisme quart de tour avec très peu de pièces mobiles. La rotation de la tige à 90 degrés ouvre ou ferme complètement le chemin d’écoulement. Cette action mécanique minimale réduit l"usure des joints et de la garniture de tige, garantissant une fermeture parfaite et aucune fuite même si la vanne reste inactionnée pendant de longues périodes.
R : Vous devez demander un rapport d"essai de matériaux (MTR) EN 10204 3.1 avant l"achat. Ce document vérifie la composition chimique exacte de l"acier inoxydable, prouvant qu"il répond aux normes 316L. De plus, vérifiez que le fournisseur détient les certifications industrielles pertinentes, telles que la conformité aux normes sanitaires 3-A et l"approbation de la FDA pour tous les joints en polymère.
R : L’approvisionnement auprès d’un OEM permet une personnalisation étendue. Vous pouvez demander des dimensions face à face personnalisées pour s"adapter à la tuyauterie existante, des supports de montage spécialisés pour des actionneurs uniques ou des alésages de gros calibre. Les équipementiers peuvent également fabriquer des modèles à gaine pour les fluides sensibles à la température ou se procurer des matériaux en alliage spécifiques pour les applications hautement corrosives.
