Les dérivations de fluides et les fuites externes dans les lignes de traitement sanitaire entraînent des coûts croissants dans les secteurs brassicole, laitier, de l'extraction et industriel. Un seul joint compromis entraîne une perte de produit, une contamination des lots et des temps d'arrêt imprévus qui perturbent l'ensemble des calendriers de production. Bien qu'un raccord de robinet à tournant sphérique à trois pinces soit une norme industrielle pour une tuyauterie modulaire sécurisée, sa dépendance à l'égard d'un accouplement en surface le rend très sensible aux erreurs d'installation, aux cycles thermiques et aux contraintes mécaniques. L'interface entre les faces de la virole et le joint nécessite un alignement précis et une compression uniforme pour maintenir une limite stérile. Lorsque ces variables sont ignorées, le système échoue inévitablement sous la pression.
Diagnostiquer les causes profondes de ces pannes, corriger les protocoles d’installation et établir des routines de maintenance strictes élimineront définitivement les fuites. Ce guide fournit un cadre systématique pour sécuriser vos conduites de transfert de fluide, optimiser les performances des joints et maintenir l"intégrité totale du système sans recourir à une force excessive.
Alignement sur la force : la plupart des fuites proviennent de contraintes et d"un mauvais alignement des canalisations, et non d"une étanchéité insuffisante des colliers ; forcer une connexion compromet le joint.
Intégrité du joint : la sélection du bon profil en élastomère ou en PTFE est essentielle ; un serrage excessif provoque une extrusion, une déformation et une éventuelle défaillance.
Réalités de la maintenance : Les fluides emprisonnés dans le corps de la vanne nécessitent des procédures opérationnelles spécifiques (comme le virage à 45 degrés et les éruptions internes) pendant le nettoyage pour éviter le gel ou les fuites induites par la pression.
Approvisionnement en composants : l"utilisation de composants usinés avec précision auprès d"un fabricant de robinets à tournant sphérique sanitaires vérifiés réduit les écarts dimensionnels qui conduisent à des micro-fuites.
Les systèmes de tuyauterie sont des environnements dynamiques sujets aux vibrations, à la dilatation thermique et aux chocs hydrauliques. Lorsque la tuyauterie en aval ne dispose pas d'un support adéquat, le poids du tube en acier inoxydable est transféré directement au point le plus faible de la conduite. Ce problème est amplifié lorsque des actionneurs pneumatiques ou électriques lourds sont montés directement sur le corps de la vanne. Le poids combiné crée un bras de moment qui applique une contrainte latérale et de cisaillement à la connexion, conduisant directement à une fuite du robinet à tournant sphérique sanitaire..
Les contraintes latérales brisent la compression uniforme du joint. Une connexion à trois pinces repose sur la rainure intérieure inclinée de la pince qui serre les deux faces de la virole ensemble de manière égale. Si le tuyau s"affaisse, le bas du joint est surcomprimé tandis que le haut est sous-comprimé. Cette charge inégale crée des voies microscopiques pour l’évacuation des fluides. Les opérateurs tentent souvent de résoudre ce problème en serrant davantage la pince. Cette réaction ne fait qu’écraser le bas du joint et accélère la défaillance du matériau. Un diagnostic correct nécessite de desserrer le collier et d"observer le comportement du tuyau. Si les tuyaux se désalignent au moment où le collier est relâché, la tension de la tuyauterie est à l’origine de la fuite.
Pour diagnostiquer correctement les contraintes mécaniques sur le terrain, suivez ces étapes d"inspection :
Desserrez l"écrou de serrage de trois tours complets.
Observez les faces de la virole. S"ils se séparent ou se déplacent latéralement, la ligne est sous tension.
Vérifiez la distance jusqu"au support de tuyau le plus proche. Le support doit être à moins de 12 pouces de l’ensemble de vanne.
Inspectez le joint pour déceler un aplatissement irrégulier, ce qui indique une charge excentrée à long terme.
Les joints sont conçus pour se comprimer selon un pourcentage spécifique afin de former un joint. Le dépassement de cette limite de compression par un serrage excessif est l"une des principales causes de défaillance d"une articulation. Les élastomères solides comme l"EPDM et le Viton seront extrudés vers l"extérieur dans le pipeline ou vers l"extérieur au-delà du bord de la virole lorsqu"ils seront écrasés. Cette extrusion perturbe le chemin d"écoulement, crée des points d"hébergement pour les bactéries et détruit l"intégrité structurelle du joint. Vous verrez souvent des points noirs dans le flux de produit lorsqu’un joint EPDM commence à se déchiqueter à cause d’une surcompression.
Les joints d"enveloppe, qui comportent une coque extérieure en PTFE sur un noyau en élastomère, sont particulièrement vulnérables à la déformation. La coque rigide en PTFE peut se déformer ou se fissurer si une pression inégale est appliquée. De plus, l’incompatibilité chimique et la dégradation thermique entraînent une fragilisation des joints. Dans les applications d"extraction ou de brassage à haute température, l"exposition d"un joint EPDM standard à des solvants agressifs ou une stérilisation prolongée à la vapeur provoque le durcissement, le rétrécissement ou la dissolution du matériau. Une fois que l’élastomère perd sa mémoire et son élasticité, il ne peut plus compenser la dilatation et la contraction naturelles de la tuyauterie métallique. Le résultat est un écoulement persistant qu’aucun serrage ne pourra réparer.
Les fixations en acier inoxydable sont connues pour leur grippage. Il s"agit d"une forme de soudage à froid qui se produit lorsque deux surfaces métalliques glissent l"une contre l"autre sous une forte charge. La couche protectrice d"oxyde sur les fils en acier inoxydable se gratte, permettant aux métaux bruts de fusionner. Lorsque les fils sont serrés, ils produisent un grincement distinct et se lient complètement.
Cette liaison crée une fausse sensation d’étanchéité. L"opérateur ressent une immense résistance sur la clé et suppose que la pince est entièrement sécurisée. En réalité, les filetages se sont grippés avant que la pince n"ait appliqué une pression suffisante sur les faces de la virole. Le joint reste sous-comprimé et le joint fuit immédiatement lors de la mise sous pression. Reconnaître la différence entre un collier de serrage correctement serré et un filetage grippé est essentiel pour dépanner les fuites dans les conduites nouvellement assemblées. Si l"écrou s"arrête brusquement de tourner avant que les moitiés du collier ne soient visiblement rapprochées, vous avez un filetage grippé.

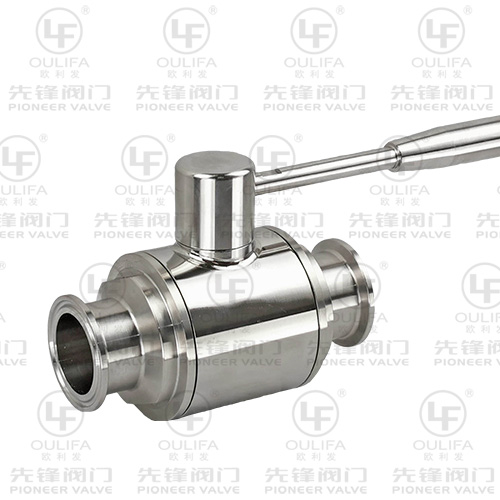

La conception mécanique d"un robinet à tournant sphérique standard crée intrinsèquement une cavité interne isolée. La bille comporte un alésage creux pour le passage du fluide, mais lorsque la vanne tourne en position fermée, un petit volume de fluide reste emprisonné dans le vide entre l"extérieur de la bille et l"intérieur du corps de la vanne. Ce fluide piégé est complètement isolé de la pression du pipeline principal.
Si le liquide piégé est soumis à des changements de température, de graves complications surviennent. Lors d"un cycle de nettoyage en place (CIP) à chaud, le liquide emprisonné se réchauffe et se dilate. Les liquides étant incompressibles, cette dilatation thermique génère une pression interne massive qui dépasse facilement la pression nominale de la vanne. Ce pic de pression localisé force les sièges internes vers l"extérieur, les déformant, ou pousse contre les faces de la virole, provoquant une fuite de la connexion tri-clamp externe. À l’inverse, dans les environnements froids, l’eau emprisonnée peut geler et se dilater. L"expansion de la glace fissurera physiquement le corps de la vanne en acier inoxydable ou détruira définitivement les sièges en PTFE.
L"élimination des contraintes sur la tuyauterie nécessite le strict respect des protocoles de support de charge avant même que la connexion ne soit établie. Les supports et supports de tuyaux doivent être installés à des intervalles calculés pour supporter tout le poids du tube, du fluide et de tout matériel attaché. Une règle empirique standard impose de placer un support structurel à moins de six à douze pouces de tout ensemble de vannes automatisées lourdes. Vous ne pouvez pas vous attendre à ce qu’une fine lèvre de virole puisse supporter cinquante livres d’acier inoxydable et de fluide.
La séquence d"installation est critique. La triple pince doit uniquement sécuriser la connexion. Il ne doit jamais être utilisé comme un outil pour rassembler des tuyaux mal alignés. Avant d"appliquer le joint et le collier, rapprochez manuellement les deux faces de la virole. Ils doivent s"accoupler de manière affleurante et parfaitement concentriques sans nécessiter aucune force physique pour les maintenir en place. Si vous devez pousser, tirer ou plier le tube pour aligner les ferrules, le tube doit être recoupé, ressoudé ou refixé. Atteindre un état de repos sans contrainte est la base absolue d’un joint étanche.
Faire correspondre le matériau du joint au fluide de procédé, à la température et au programme de nettoyage évite une défaillance prématurée du matériau. La standardisation sur un seul type de joint pour une installation entière conduit souvent à des défaillances localisées dans des zones d"application agressives. Comprendre les propriétés spécifiques de chaque matériau garantit l’intégrité des joints à long terme.
Matériel | Plage de température | Résistance chimique | Meilleurs cas d"utilisation d"applications |
|---|---|---|---|
EPDM | -30°F à 300°F | Excellent pour l"eau, la vapeur et les acides faibles. Pauvre pour les huiles. | Lignes standard pour le brassage, les produits laitiers et l"eau chaude/CIP générale. |
FKM (Viton) | -20°F à 400°F | Excellent pour les huiles, les carburants et de nombreux produits chimiques. | Extraction botanique, huiles essentielles, procédés à haute température. |
PTFE solide | -100 ° F à 450 ° F | Résistance chimique quasi universelle. Faible compressibilité. | Solvants agressifs, produits chimiques CIP agressifs, températures extrêmes. |
Enveloppe PTFE | -20°F à 400°F | Haute résistance chimique avec compressibilité de l"élastomère. | Applications nécessitant une résistance chimique mais nécessitant de la flexibilité. |
Pour les opérations impliquant des solvants agressifs, une extraction botanique ou des produits chimiques CIP très agressifs, le déploiement d'un robinet à tournant sphérique sanitaire en PTFE associé à des joints en PTFE solides offre l'inertie chimique nécessaire. Bien que le PTFE solide nécessite une application de couple plus précise en raison de son manque d'élasticité, il ne se dégradera pas, ne gonflera pas et ne contaminera pas le produit en cas d'exposition chimique extrême. Vous devez vous assurer que la tuyauterie est parfaitement alignée lorsque vous utilisez du PTFE solide, car le matériau ne se comprimera pas pour combler les espaces inégaux comme le ferait l'EPDM.
S"appuyer sur des conjectures précises garantit une compression incohérente dans vos conduites de fluide. Différents styles de colliers nécessitent des valeurs de couple spécifiques pour obtenir une étanchéité optimale sans écraser le joint. Les pinces à charnière simple, les pinces à double charnière et les pinces boulonnées haute pression répartissent toutes la force différemment sur la face de la virole.
La mise en œuvre d’un protocole de clé dynamométrique calibrée élimine les erreurs de l’opérateur. Pour les joints en élastomère standard, les exigences de couple se situent généralement entre 25 et 30 pouces-livres. Les joints en PTFE solides peuvent nécessiter jusqu"à 50 pouces-livres pour obtenir une étanchéité appropriée en raison de leur rigidité. Consultez toujours les directives de couple spécifiques fournies par le fabricant de votre collier et de votre joint. Un serrage excessif d"une pince à charnière unique entraînera l"étirement des charnières, ruinant de façon permanente la capacité de la pince à maintenir la pression.
Pour garantir une application précise du couple et éviter le grippage des filetages, les équipes de maintenance doivent appliquer un composé antigrippant de qualité alimentaire ou une pâte de téflon sur les filetages externes du mécanisme de serrage. Cette lubrification réduit la friction, permettant à l"écrou de tourner en douceur et de traduire la force de rotation directement en force de serrage. Un filetage lubrifié garantit que lorsque la clé dynamométrique clique, les faces de la virole sont réellement comprimées à la valeur spécifiée.
La gestion de la cavité interne d'un robinet à tournant sphérique pendant le nettoyage et la désinfection est obligatoire pour éviter les fuites induites par la pression et la croissance bactérienne. Étant donné que la vanne fermée emprisonne le fluide, le débit CIP standard ne nettoiera pas l'extérieur de la bille ni les parois intérieures du corps de la vanne. La solution est le protocole de purge à 45 degrés. La mise en œuvre de cette technique protège chaque vanne sanitaire à trois pinces de votre établissement.
Pendant le cycle de nettoyage, les opérateurs doivent tourner manuellement la poignée de la vanne dans une position partiellement ouverte à 45 degrés. Dans cette orientation, l"alésage de la bille est exposé à la cavité interne du corps. Cela permet au fluide CIP à haute vitesse de circuler à travers l"espace mort, éliminant les particules et assainissant les surfaces internes.
Après le rinçage du liquide, le système doit être soufflé de l"intérieur à l"aide d"air comprimé ou de gaz inerte tandis que la vanne reste à un angle de 45 degrés. Cette éruption interne évacue tout le liquide restant de la cavité. En laissant la vanne dans cette position pendant les temps d"arrêt du système, vous garantissez qu"aucun fluide ne reste piégé pour geler, se dilater ou héberger une croissance microbienne. Cette habitude opérationnelle simple protège les sièges internes et la connexion externe à trois pinces des pics de pression catastrophiques.
Bien que la purge à 45 degrés améliore considérablement le nettoyage en ligne, les robinets à tournant sphérique multipièces standard sont intrinsèquement difficiles à désinfecter complètement sans démontage. Des particules fluides et microscopiques peuvent migrer derrière les sièges en PTFE et dans le filetage du corps de vanne. Au fil du temps, cette accumulation compromet les joints internes et crée un vecteur de contamination des lots.
Une véritable désinfection des applications critiques nécessite un démontage physique sans nettoyage (COP). Les installations doivent établir un calendrier rigoureux pour retirer complètement la vanne de la conduite, déboulonner les sections du corps et inspecter physiquement les sièges et les joints internes. Au cours de ce démontage, les opérateurs doivent rechercher des rayures sur la bille, une déformation des sièges en PTFE et un aplatissement des joints de la virole. Tous les composants présentant de l"usure doivent être remplacés avant le remontage afin de garantir une étanchéité lors de la réinstallation.
Malgré les exigences de maintenance, les vannes à bille restent indispensables pour des conditions de processus spécifiques. Ils offrent un chemin d"écoulement dégagé et à port complet qui entraîne une chute de pression pratiquement nulle à travers la vanne. Cette caractéristique est essentielle lors du transfert de fluides très visqueux, de sirops lourds ou de produits contenant de grosses particules qui obstrueraient d"autres types de vannes.
De plus, des vannes à bille sont nécessaires pour les systèmes utilisant le raclage de conduites. Un racleur de pipeline peut passer directement à travers un robinet à bille sanitaire à trois pinces entièrement ouvert sans obstruction, permettant une récupération complète du produit et un dégagement mécanique de la conduite. Si votre processus exige une isolation marche/arrêt stricte, des débits élevés et la capacité de gérer des fluides abrasifs ou visqueux sans restriction de débit, le maintien de l'architecture du robinet à tournant sphérique n'est pas négociable.
Dans les scénarios où les fuites chroniques persistent en raison de la complexité du nettoyage, la transition vers les vannes papillon présente une alternative viable. Les vannes papillon présentent une conception très simplifiée avec un disque central qui tourne pour bloquer ou permettre l"écoulement. Surtout, ils ne possèdent pas de cavité interne isolée. Cela élimine le risque de liquide piégé, d"éclatement par dilatation thermique et le besoin d"un protocole de purge à 45 degrés.
Les vannes papillon sont exceptionnellement faciles à nettoyer sur place et nécessitent rarement un démontage manuel complet pour la désinfection. Cependant, cette transition implique des compromis conceptuels. Le disque central reste dans le chemin d"écoulement même lorsqu"il est complètement ouvert, créant une restriction mineure du débit et une chute de pression mesurable. De plus, les vannes papillon ont généralement des pressions nominales maximales inférieures à celles des vannes à bille robustes. Les ingénieurs de procédés doivent évaluer la facilité du CIP par rapport aux exigences hydrauliques de la conduite de fluide spécifique.
La précision dimensionnelle de la face de la virole dicte le succès de la connexion tri-clamp. Des variations microscopiques dans le processus d’usinage entraînent une compression inégale du joint et des fuites inévitables. Vérifier un fabricant de robinets à bille sanitaires nécessite d'aller au-delà des spécifications de base et d'exiger des preuves d'ingénierie de précision.
Les fabricants réputés adhèrent strictement aux normes sanitaires 3A, garantissant que la géométrie interne est exempte de crevasses et que la finition de surface répond aux spécifications exactes de rugosité moyenne (Ra). En règle générale, une finition sanitaire nécessite un Ra de 32 micropouces ou mieux. Des rapports d"essais de matériaux vérifiables (MTR) doivent être disponibles pour chaque composant, retraçant la composition chimique exacte de l"acier inoxydable afin de garantir la résistance à la corrosion et l"intégrité structurelle sous pression.
Le mélange et l"appariement de composants provenant de divers fournisseurs de pièces de rechange introduitnt l"empilement de tolérances. Une virole d"un fournisseur peut avoir un angle de face ou une profondeur de rainure légèrement différente de celle d"une pince d"un autre. Lorsque ces composants incompatibles sont assemblés, le joint est soumis à des forces inégales, augmentant considérablement le risque de défaillance.
La standardisation d'un robinet à tournant sphérique sanitaire OEM garantit que le corps du robinet, les viroles, les sièges internes et les kits de remplacement sont conçus pour fonctionner comme une unité cohérente. Les composants OEM sont usinés selon des tolérances exclusives exactes, garantissant un ajustement affleurant sur la face de la virole. En éliminant les variables du marché secondaire et les pièces contrefaites, les installations peuvent obtenir des joints prévisibles et reproductibles sur l'ensemble de leur réseau de tuyauterie.
La prévention des fuites dans les lignes de traitement sanitaire nécessite une approche holistique qui donne la priorité à l"alignement mécanique, à la science des matériaux et à la discipline opérationnelle. Le simple fait de resserrer davantage un collier qui fuit est une mesure réactive qui accélère la défaillance d"un composant. Les solutions permanentes nécessitent un support de tuyauterie approprié pour éliminer les contraintes de cisaillement, une application précise d"une clé dynamométrique pour garantir une compression uniforme du joint et une gestion stricte des cavités pendant les cycles de nettoyage.
Prenez les mesures suivantes pour sécuriser vos conduites de transfert de fluides :
Effectuez un audit physique de tous les supports de tuyauterie pour vous assurer qu’aucun poids ne pèse sur les connexions des vannes.
Implémentez le protocole d"éruption interne à 45 degrés dans vos procédures opérationnelles standard pour tous les cycles CIP.
Calibrez toutes les clés dynamométriques de maintenance et imposez l’utilisation d’un antigrippant de qualité alimentaire sur les filetages des colliers de serrage.
Consultez un fabricant certifié pour passer à des remplacements de PTFE hautes performances en cas de dégradation chimique.
R : Les fluides CIP à haute température provoquent une dilatation thermique de la tuyauterie en acier inoxydable et du matériau du joint. Cette expansion rapide et cette contraction ultérieure déplacent la charge de compression sur le joint. Si la pince a été serrée à froid, le cycle thermique peut desserrer la connexion. Le resserrage des colliers une fois que le système atteint la température de fonctionnement résout souvent ce problème.
R : Non. Le ruban téflon est strictement conçu pour sceller les raccords de tuyaux filetés NPT. L"application de ruban adhésif sur la face d"une virole à trois pinces empêchera le joint de s"asseoir correctement et garantira une fuite. Cependant, une pâte de téflon ou un antigrippant de qualité alimentaire doit être utilisé sur les filetages externes du mécanisme de serrage pour éviter le grippage.
R : Un collier de serrage doit être serré jusqu"à ce que le joint soit fermement en place et uniformément comprimé, sans gonfler ni extruder au-delà du bord de la virole. S"appuyer sur une clé dynamométrique calibrée est la meilleure pratique. Les joints en élastomère standard nécessitent généralement un couple de 25 à 30 pouces-livres, tandis que les joints en PTFE solides peuvent nécessiter jusqu"à 50 pouces-livres.
R : Une fuite interne se produit lorsque le fluide contourne la bille fermée. Ceci est généralement dû à des sièges internes rayés endommagés par des particules abrasives dans la conduite de fluide. Cela peut également résulter d"une dégradation thermique, d"une attaque chimique due à des fluides incompatibles ou d"un actionneur ne parvenant pas à faire tourner complètement la bille en position fermée.
R : Vous devez tourner la poignée de la valve à un angle de 45 degrés pendant le processus de vidange et de désinfection. Cette position partiellement ouverte expose la cavité interne. Une fois dans cette position, soufflez le système de l"intérieur à l"aide d"air comprimé ou de gaz pour éliminer tout liquide emprisonné avant qu"il ne gèle ou ne se dilate.
R : Cela dépend de l’application. Les élastomères solides comme l"EPDM ou le Viton offrent une flexibilité et une scellabilité supérieures pour les processus standards. Les joints d"enveloppe en PTFE offrent une excellente résistance chimique aux solvants agressifs, mais présentent un risque plus élevé de déformation s"ils sont trop serrés ou soumis à une contrainte inégale sur la tuyauterie.
