Description

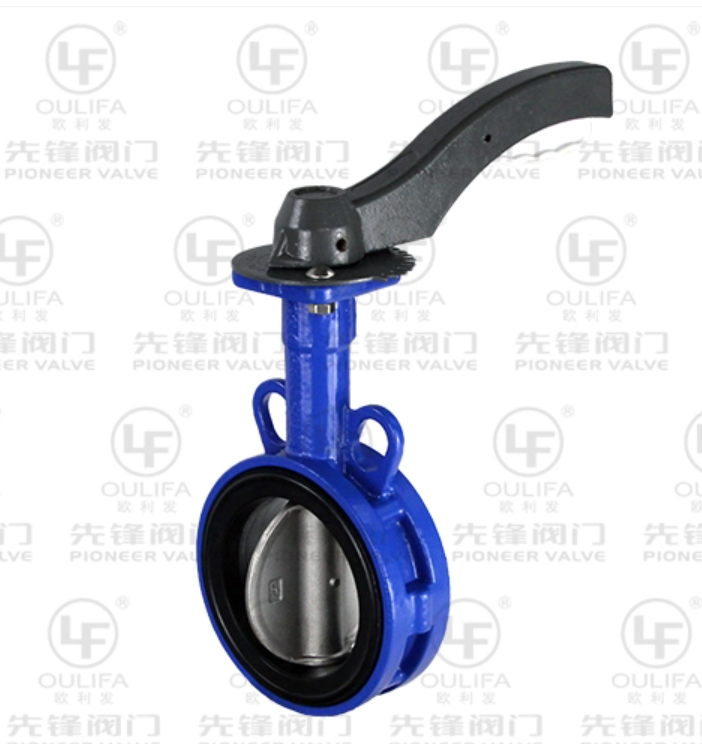

Notre vanne papillon manuelle en fonte est une solution de contrôle de débit haute performance conçue pour les usines de distribution d'eau et les applications industrielles générales. La série D71X-16C présente une conception de plaquette compacte qui offre une fermeture fiable et une régulation précise du débit tout en minimisant l'espace et le poids d'installation. Cette vanne polyvalente est disponible dans des configurations à plaquettes et à cosses, avec des options de joint souple et de joint métallique pour répondre à diverses exigences de fonctionnement.
Conçues pour répondre aux normes internationales, notamment GB/T 12238, API 609 et JIS B2071, nos vannes papillon à plaquettes en fonte offrent une durabilité et des performances exceptionnelles sur une large plage de températures et de pressions. Qu"elles soient utilisées dans les systèmes de distribution d"eau municipaux, les usines de traitement industriel ou les installations commerciales, ces vannes offrent une solution rentable et efficace pour les besoins de contrôle des fluides.
Paramètre | Détails |
|---|---|
Type de produit | Vanne papillon manuelle de type plaquette |
Modèle | D71X-16C |
Diamètre nominal | NPS 2" × NPS 32" (DN50 × DN800) |
Pression de fonctionnement | 1,0-2,5MPa |
Matériau du corps | Fonte, acier au carbone, acier inoxydable |
Matériau de garniture | 304, 316, 316L |
Matériau du joint de siège | NBR, EPDM, PTFE, etc. |
Extrémité de connexion | Tranche |
Norme de conception | GB/T 12238, API 609, JIS B2071 |
Face à face | GB/T 12221, ASME B16.10, JIS B2002 |
Terminer la connexion | GB/T 9113, ASME B16.5, JIS B2211 |
Inspection et essais | GB/T 26480, API 598, JIS B2003 |
Dispositif d"opération | Poignée, vis sans fin, signal, pneumatique, actionneur électrique |
La vanne papillon à plaquette fonctionne à l"aide d"un élément de fermeture en forme de disque qui tourne à 90 degrés autour d"une tige centrale pour ouvrir ou fermer le chemin d"écoulement. Lorsque la vanne est complètement ouverte, le disque est aligné parallèlement à la direction du débit, créant une chute de pression minimale et permettant une capacité de débit maximale. À mesure que le disque tourne vers la position fermée, il restreint progressivement le débit jusqu"à ce qu"il repose fermement contre le joint du corps de la vanne, offrant ainsi une fermeture étanche aux bulles.
Le fonctionnement manuel est obtenu grâce à une poignée à levier pour les petites tailles ou à un actionneur à vis sans fin pour les diamètres plus grands, permettant un contrôle précis du débit. La conception en forme de plaquette permet à la vanne d"être prise en sandwich entre deux brides de canalisation, éliminant ainsi le besoin de brides de vanne séparées et réduisant le poids et le coût global de l"installation.
Compact et léger : la conception en forme de plaquette réduit considérablement la taille et le poids de la vanne par rapport aux vannes à vanne ou à soupape traditionnelles, facilitant ainsi l'installation et la maintenance.
Excellentes caractéristiques de débit : La conception profilée du disque offre une faible perte de charge et une capacité de débit élevée, améliorant ainsi l'efficacité du système.
Étanchéité aux bulles : les matériaux du siège de haute qualité garantissent une fermeture fiable sans fuite, empêchant ainsi la perte de fluide et la contamination du système.
Fonctionnement rapide : la rotation à 90 degrés permet une ouverture et une fermeture rapides, réduisant ainsi le temps de réponse dans les situations d'urgence
Corps robuste en fonte : offre une excellente solidité et résistance à la corrosion pour une longue durée de vie dans l'eau et dans les applications industrielles générales
Garniture résistante à la corrosion : les options de disque et de tige en acier inoxydable offrent une durabilité améliorée dans les environnements corrosifs
Faibles besoins de maintenance : une conception simple avec moins de pièces mobiles minimise les besoins de maintenance et réduit les temps d'arrêt
Compatibilité polyvalente : Compatible avec une large gamme de fluides, notamment l'eau, le pétrole, le gaz et divers produits chimiques
Nos vannes papillon manuelles en fonte sont largement utilisées dans plusieurs industries pour les applications de contrôle de débit et d"isolation :
Traitement et distribution d'eau : Approvisionnement en eau municipale, traitement des eaux usées, usines de dessalement
Aliments et boissons : Brasserie, transformation des produits laitiers, production de boissons, fabrication de produits alimentaires
Chimie et Pétrochimie : Transformation chimique, transport de pétrole et de gaz, raffinage
CVC et services du bâtiment : chauffage, ventilation, systèmes de climatisation, plomberie commerciale
Pharmaceutique et Biochimique : Fabrication pharmaceutique, procédés biotechnologiques
Pâtes et Papiers : Fabrication du papier, transformation de la pâte
Protection de l'environnement : Contrôle de la pollution de l'air, systèmes de gestion des déchets
Marine et Construction Navale : Systèmes de tuyauteries à bord, gestion des eaux de ballast
En tant que fabricant leader de vannes industrielles avec plus de 20 ans d’expérience, nous nous engageons à fournir des produits de haute qualité qui répondent aux exigences les plus exigeantes de l’industrie. Nos vannes papillon à plaquettes en fonte sont fabriquées dans des installations de pointe en utilisant des techniques de production avancées et des processus de contrôle qualité rigoureux.
Nous proposons des options de personnalisation complètes pour répondre aux besoins spécifiques de votre application, notamment différents matériaux de corps, matériaux de joint et méthodes d"actionnement. Toutes nos vannes sont soumises à des tests stricts conformément aux normes internationales pour garantir des performances fiables et une longue durée de vie. Notre équipe d"assistance technique dédiée fournit une assistance experte depuis la sélection des produits jusqu"au service après-vente, vous garantissant ainsi d"obtenir la solution adaptée à votre projet.
La température maximale de fonctionnement dépend du matériau du siège sélectionné. Les sièges en NBR conviennent à des températures allant jusqu"à 80°C, les sièges en EPDM jusqu"à 120°C et les sièges en PTFE jusqu"à 180°C.
Oui, nos vannes papillon à plaquettes sont conçues à la fois pour les applications de service tout ou rien et d"étranglement. La rotation à 90 degrés permet une régulation précise du débit sur toute la plage de fonctionnement.
Les vannes de type plaquette sont prises en sandwich entre deux brides de pipeline à l"aide de boulons traversants, tandis que les vannes à ergots ont des pattes filetées qui permettent une installation à l"aide de goujons, ce qui les rend adaptées aux services sans issue où un côté du pipeline peut devoir être déconnecté.
Oui, nous proposons des vannes avec des matériaux approuvés NSF pour les applications d"eau potable. Veuillez préciser vos besoins lors de votre commande.
En plus du fonctionnement manuel avec poignée à levier ou vis sans fin, nous pouvons fournir ces vannes avec des actionneurs pneumatiques, électriques ou à signal pour les systèmes de contrôle automatisés.
