Le maintien du contrôle des fluides hygiéniques est crucial dans les environnements strictement réglementés. La sélection d’une mauvaise conception de vanne risque de provoquer une grave contamination des lots. Cela peut également entraîner des interruptions de ligne inattendues ou de graves manquements à la conformité. Les vannes sanitaires diffèrent considérablement des variantes industrielles standards. Ils s'appuient sur de l'acier inoxydable 316 ou 316L de qualité supérieure plutôt que sur de la fonte. Ils disposent également d'un polissage de surface hautement spécialisé et d'élastomères conformes à la FDA. Ces matériaux spécialisés empêchent la croissance bactérienne et garantissent la pureté du produit. Ces vannes offrent une tolérance de pression inégalée et des débits massifs. Cependant, pour spécifier l'unité appropriée, il faut aligner les caractéristiques de conception spécifiques sur les exigences exactes de votre secteur. Vous devez adapter soigneusement les remplissages de cavités internes et les dimensions des alésages à votre fluide de traitement. Dans ce guide, vous apprendrez comment sécuriser les capacités d'arrêt absolu. Nous explorerons les moyens de relever les défis complexes de la nettoyabilité. Enfin, vous découvrirez comment sélectionner la configuration de vanne optimale pour votre installation.
Performance de base : Capables de gérer des pressions nominales élevées (jusqu'à 1 000 PSI) avec une chute de pression nulle, ce qui les rend idéaux pour les fluides visqueux et les milieux particulaires.
Le facteur de nettoyabilité : les conceptions traditionnelles abritent des espaces morts ; la véritable fonctionnalité de nettoyage sur place (CIP) nécessite des sièges encapsulés (remplis de cavités).
Diversité des applications : essentielle dans les secteurs de l'alimentation et des boissons, de la biopharmacie et même des secteurs spécialisés comme la peinture automobile, mais chacun nécessite des finitions de surface (valeurs Ra) et des choix d'élastomères distincts.
Objectif d'approvisionnement : un partenariat direct avec un fabricant OEM expérimenté de vannes à bille garantit la traçabilité des matériaux et des configurations d'actionnement sur mesure.

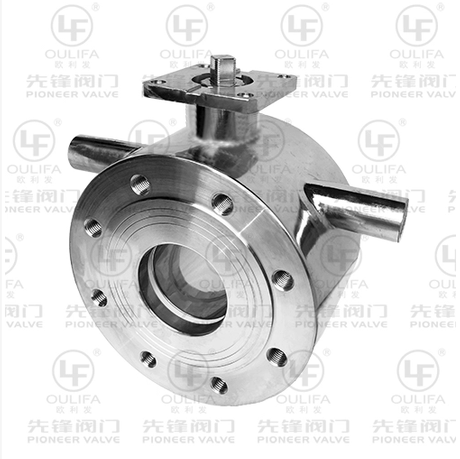

Les ingénieurs évaluent constamment plusieurs options d'arrêt pour les pipelines hygiéniques. Vous comparerez généralement ces unités à des vannes papillon ou à des vannes à membrane. Chaque conception répond à un objectif distinct. Les vannes à membrane excellent dans l'étranglement précis. Les vannes papillon offrent un encombrement léger pour les tuyaux de grand diamètre. Cependant, lorsque vous intégrez un robinet à tournant sphérique hygiénique dans votre système, vous bénéficiez d'une durabilité inégalée et d'une isolation absolue du débit.
Le principal avantage réside dans le mécanisme quart de tour. Il fournit une étanchéité absolue pour les applications marche/arrêt. Lorsque la vanne se ferme, la sphère interne crée une barrière rigide sous haute pression. Cela empêche tout média de s'infiltrer. Les vannes à membrane ont souvent des difficultés sous haute pression car leurs joints flexibles peuvent se déformer. Une conception en sphère solide résiste entièrement à cette déformation.
La restriction du débit entraîne des chutes de pression coûteuses. Cela crée également des forces de cisaillement indésirables dans les fluides sensibles. Les conceptions à port complet éliminent ces restrictions. L'alésage interne correspond au diamètre intérieur exact de votre tuyauterie. Le fluide se déplace dans la vanne ouverte exactement comme il se déplace dans un tuyau droit. Vous évitez les changements de vitesse et protégez les structures délicates des produits.
De nombreuses installations modernes utilisent des systèmes de récupération de produits. Ils envoient un bouchon physique, appelé « racleur », à travers le pipeline pour gratter le produit résiduel. Les conceptions à passage intégral et dégagées permettent à ces racleurs de passer sans problème. Les vannes papillon placent un disque directement dans le chemin d'écoulement, bloquant complètement les racleurs. Les vannes à port réduit capturent le racleur et arrêtent le processus de récupération. Les conceptions à port complet garantissent un dégagement de ligne fluide et ininterrompu.
Les environnements sanitaires nécessitent parfois une manipulation sous pression extrême. Ces vannes gèrent confortablement des pressions nominales élevées dépassant de loin les autres types hygiéniques. Selon la taille de la ligne, ils gèrent sans effort 800 à 1 000 PSI. Les diamètres plus petits tolèrent généralement des pressions plus élevées. Les vannes papillon et les vannes à membrane atteignent généralement une température bien inférieure à 200 PSI. Cela rend les conceptions à obturation sphérique obligatoires pour les lignes de traitement à haute intensité.
Graphique : Comparaison des capacités de contrôle de flux
Fonctionnalité | Conception de sphère quart de tour | Vanne à membrane | Vanne papillon |
|---|---|---|---|
Mécanisme d'arrêt | Joint absolu rigide | Membrane souple | Disque rotatif |
Pression maximale | 800 à 1 000 livres par pouce carré | Env. 150 livres par pouce carré | Env. 150 livres par pouce carré |
Prêt à racler | Oui (port complet) | Non | Non |
Meilleure application | Isolation haute pression | Limitation précise | Isolation basse pression |
Différentes industries imposent des exigences d’ingénierie radicalement différentes. Vous devez mapper les caractéristiques spécifiques de votre fluide à l’environnement d’équipement approprié.
Les lignes de transformation des aliments déplacent des fluides très variables. La gestion de liquides épais nécessite un équipement robuste. Vous pomperez fréquemment des pulpes de jus de fruits, des sirops lourds et des produits laitiers denses. Ces milieux visqueux obstruent facilement les voies restrictives. Un passage intégral empêche le colmatage et maintient la production en mouvement.
La tolérance à la température joue également un rôle essentiel. Les installations utilisent constamment des processus à haute température. Vous devez exécuter les protocoles de pasteurisation en toute sécurité. Les opérations de brassage impliquent une ébullition intense du moût. Ces températures extrêmes peuvent dégrader les joints fragiles. Les sièges en élastomère haut de gamme conservent leur intégrité pendant ces cycles thermiques agressifs.
Les applications pharmaceutiques exigent un assainissement impeccable. Les installations nécessitent le strict respect des normes ASME-BPE (American Society of Mechanical Engineers - Bioprocessing Equipment). L’équipement doit présenter des finitions internes ultra-lisses. Nous constatons généralement des exigences pour des surfaces électropolies de 15 à 20 Ra ou inférieures à 0,5 µm. Ces finitions semblables à un miroir empêchent complètement l’adhésion bactérienne.
Le traitement des solvants présente un autre défi de taille. Les installations produisent des vaccins et des ingrédients pharmaceutiques actifs (API) en utilisant des produits chimiques agressifs. Vous devez utiliser des matériaux d'étanchéité très résistants. Les ingénieurs s'appuient sur le PTFE, le Téflon ou le Viton. Ces composés empêchent la dégradation chimique et arrêtent la dangereuse contamination croisée entre les lots de vaccins.
Les équipements hygiéniques ne se limitent pas aux aliments ou aux médicaments. L'industrie de la peinture automobile les utilise largement pour la prévention des défauts. Les lignes de peinture nécessitent des passages hautement polis et sans contamination. Une seule particule piégée peut ruiner une couche transparente automobile coûteuse. Les passages lisses maintiennent la peinture pure et cohérente.
Ces vannes contribuent également à une réduction significative des COV (Composés Organiques Volatils). Ils minimisent la coagulation de la peinture et les pertes d'égouttement grâce à des tolérances d'arrêt serrées. Moins de peinture gaspillée signifie moins d’émissions nocives. Cela aide les usines chimiques à maintenir une stricte conformité environnementale.
Nous devons aborder de manière transparente un débat bien connu de l’industrie. De nombreux opérateurs supposent que tous les robinets sanitaires à bille sont parfaitement nettoyables par défaut. Cette hypothèse entraîne de sérieux risques de contamination. Vous devez comprendre la géométrie interne pour atténuer correctement ces risques.
Analysons objectivement les conceptions hygiéniques standards. Ils ne sont pas intrinsèquement « compatibles CIP » prêts à l'emploi. Une vulnérabilité critique existe à l’intérieur du corps. Une cavité se trouve derrière la sphère en rotation. Lorsque vous ouvrez et fermez la conduite, du liquide s’infiltre inévitablement dans ce vide. Le produit reste piégé dans cet espace mort. Les liquides de nettoyage standards ne peuvent pas éliminer efficacement cette zone. Si rien n’est fait, les bactéries coloniseront rapidement cette poche cachée.
Les fabricants ont développé une solution brillante pour cette vulnérabilité. Ils ont introduit des sièges encapsulés ou remplis de cavités. Ces inserts spécialisés en PTFE remplissent complètement le vide interne. Ils s’enroulent étroitement autour de toute la sphère. Cela élimine tout espace mort. Le liquide ne peut plus migrer derrière le mécanisme. Cette modification permet une véritable stérilisation Clean-in-Place (CIP) et Steam-in-Place (SIP). Vous obtenez un assainissement complet sans démontage manuel.
Même avec des sièges avancés, des inspections physiques occasionnelles restent nécessaires. Cela explique pourquoi la construction du corps de vanne en 3 parties constitue la norme industrielle incontestée. Une conception en 3 pièces se compose de deux embouts et d'un corps central. Cela permet aux ingénieurs de retirer facilement la section centrale. Vous pouvez inspecter les sièges ou effectuer un nettoyage manuel rapidement. Vous n’aurez jamais besoin de couper des soudures orbitales. Vous ne perturbez jamais l’alignement permanent des canalisations. Il vous suffit de retirer quelques boulons, de faire pivoter la carrosserie et d'effectuer votre maintenance.
Les équipes achats ont besoin de spécifications strictes. Les cadres décisionnels évitent des spécifications excessives coûteuses tout en garantissant la sécurité. Vous devez évaluer quatre critères techniques critiques avant d’acheter.
Conception des ports : vous devez choisir entre des configurations de port complet et de port réduit. Le port complet maximise le débit et permet un raclage fluide. Un port réduit crée des changements de vitesse. Vous ne devez jamais utiliser d'orifices réduits pour des fluides sensibles au cisaillement ou très visqueux.
Normes de connexion : Tenez compte de votre fréquence de démontage. Les connexions Tri-Clamp offrent le démontage le plus rapide pour un nettoyage manuel fréquent. Les connexions soudées orbitales fournissent des joints permanents et sans fuite. Vous réservez des soudures pour des environnements très toxiques ou des lignes API haute pression.
Sélection d'alliage : l'acier inoxydable 316L standard gère parfaitement la plupart des tâches. Cependant, les environnements chlorés agressifs détruisent l’acier standard. Les systèmes de purification d’eau nécessitent souvent des alliages hautes performances. Vous devez spécifier AL6XN, Hastelloy ou Titanium pour éviter la corrosion par piqûre dans ces scénarios extrêmes.
Rugosité de surface (Ra) : Ne spécifiez pas trop votre vernis. Les applications hygiéniques standards fonctionnent parfaitement à 32 Ra. Les qualités biopharmaceutiques nécessitent un Ra 15-20 beaucoup plus doux. Exiger une finition biopharmaceutique pour une simple ligne de brasserie gonfle inutilement vos coûts.
Tableau : Spécifications standard et biopharmaceutiques
Catégorie de spécification | Hygiène standard (F&B) | Qualité biopharmaceutique (API) |
|---|---|---|
Finition de surface | 32 Ra (polissage mécanique) | 15 - 20 Ra (électropoli) |
Norme matérielle | Inox 304 ou 316L | 316L, AL6XN ou Hastelloy |
Style de connexion | Tri-Clamp (retrait rapide) | Soudure orbitale (zéro fuite) |
Conformité des élastomères | Approuvé par la FDA | FDA et USP classe VI |
La sélection des fournisseurs dicte votre réussite opérationnelle à long terme. Acheter auprès de distributeurs généralistes présente des risques inutiles. Vous devez établir des critères d’évaluation rigoureux en bas de l’entonnoir pour vos fournisseurs.
Les audits sont fréquents dans les secteurs réglementés. Vous ne pouvez pas réussir un audit sans la documentation appropriée. Vous devez exiger des rapports de tests d'usine (MTR) pour chaque composant en acier inoxydable. De plus, vous avez besoin des certifications FDA et USP Classe VI pour tous les élastomères en contact avec le fluide. Un partenaire fiable fournit cette documentation de manière proactive. Sans traçabilité, vous risquez des rappels forcés de produits.

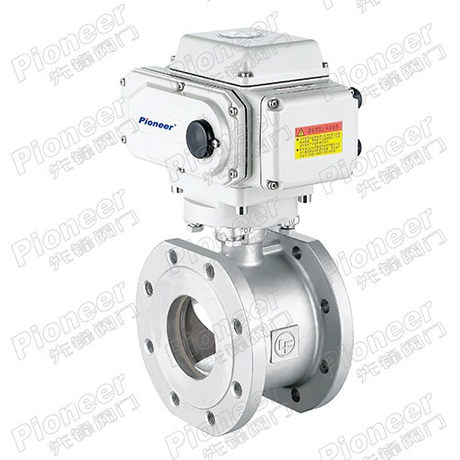

Les installations modernes s'appuient fortement sur le contrôle des processus de l'Industrie 4.0. Le fonctionnement manuel ralentit la production et introduit une erreur humaine. Vous devez évaluer la facilité d’intégration du matériel d’automatisation. Recherchez des coussinets à montage direct sur l'équipement. Ils permettent de fixer rapidement des actionneurs pneumatiques ou électriques. Vous devez également vérifier la compatibilité avec les capteurs de position intelligents. Les capteurs transmettent des données de position en temps réel à votre salle de contrôle centrale.
Travailler directement avec un fournisseur de robinets à tournant sphérique OEM offre d'immenses avantages opérationnels. Les distributeurs généralistes proposent rarement des configurations personnalisées. Un fabricant dédié garantit un accès immédiat aux kits de joints de remplacement. Ils effectuent un usinage personnalisé pour s’adapter à la géométrie unique de vos tuyaux. Ils fournissent également une assistance technique directe pour les configurations de lignes complexes. Cette relation directe élimine les intermédiaires et accélère les délais de votre projet.
Bien que les conceptions basées sur des sphères sanitaires restent la solution d'arrêt hygiénique la plus robuste, elles ne sont pas universellement identiques. Leur succès ultime dépend entièrement de la spécification correcte de la conception du siège, de l'alésage et de la finition de surface. L’utilisation de composants industriels standards dans une salle blanche entraîne inévitablement une contamination. À l’inverse, des finitions biopharmaceutiques trop spécifiques pour des lignes alimentaires simples épuisent votre budget.
Exigez toujours des sièges encapsulés remplis de cavités si votre établissement s'appuie sur des protocoles CIP/SIP stricts.
Assurez-vous que la taille de votre alésage interne correspond à votre tuyauterie pour permettre le raclage de récupération du produit.
Vérifiez les documents de traçabilité des matériaux (MTR et USP Classe VI) avant de finaliser tout achat.
Adoptez des constructions de carrosserie en 3 pièces pour réduire considérablement vos temps de maintenance physique.
Nous encourageons les équipes d’approvisionnement et les ingénieurs d’installations à auditer dès aujourd’hui les paramètres actuels de leurs conduites de fluide. Documentez vos limites de pression spécifiques, la viscosité du support et vos programmes de nettoyage. Consultez directement un fabricant dédié. Ils vous aideront à adapter la configuration précise de la vanne à votre application opérationnelle exacte.
R : Non. Les modèles standard comportent des cavités qui emprisonnent les médias. Seules les vannes avec sièges entièrement encapsulés (remplis de cavités) sont recommandées pour un véritable NEP sans démontage manuel.
R : Selon la taille et le fabricant, ils supportent généralement jusqu'à 1 000 PSI pour les petits diamètres (0,5' - 2') et environ 800 PSI pour les plus grands diamètres (2,5' - 4').
R : Une conception en 3 pièces permet au corps de la vanne centrale de pivoter pour faciliter l'entretien, le remplacement des joints et le nettoyage manuel tout en laissant les raccords d'extrémité fixés au système de tuyauterie.
