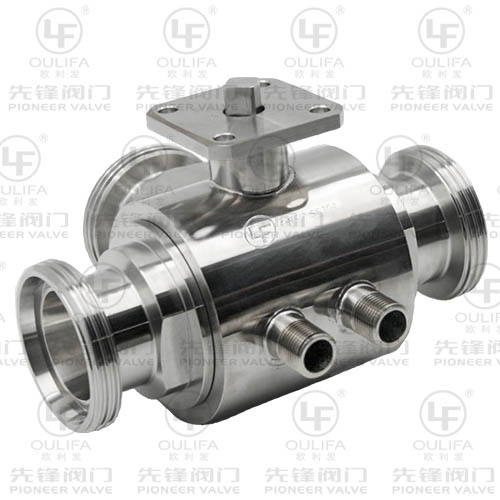

Les systèmes de tuyauterie industrielle reposent entièrement sur une gestion précise des fluides. Une seule défaillance isolée peut déclencher des arrêts catastrophiques du système ou des risques environnementaux. Une mauvaise spécification des vannes entraîne directement des émissions fugitives, des chutes de pression inacceptables et une usure accélérée du système. Les opérateurs négligent souvent la géométrie interne des vannes lors de la phase de conception. Ils utilisent par défaut des configurations standard sans analyser les caractéristiques spécifiques du support.
Cet oubli compromet gravement la fiabilité opérationnelle à long terme. La géométrie structurelle, les configurations des ports et les matériaux des sièges dictent le comportement du fluide à l"intérieur du tuyau. Vous devez évaluer ces facteurs rigoureusement pour garantir l"intégrité du système. Des composants mal assortis provoquent une érosion rapide, une cavitation dangereuse et une éventuelle défaillance du joint. Nous avons besoin d’une meilleure approche de la sélection des composants.
Cet article fournit un cadre pratique pour évaluer les conceptions structurelles. Nous explorerons en détail les configurations portuaires et les matériaux des sièges. Vous apprendrez à spécifier la géométrie interne correcte pour les applications critiques de contrôle de flux. L’application de ces principes garantit une exploitation des pipelines plus sûre et plus résiliente.
La géométrie de l'alésage dicte directement le coefficient de débit Cv et la chute de pression potentielle à travers le système de tuyauterie.
La conception du montage (flottant ou tourillon) détermine la fiabilité de l’étanchéité sur différents différentiels de pression.
La sélection du matériau du siège nécessite d'équilibrer les exigences d'arrêt absolues avec l'abrasivité du fluide et les températures extrêmes.
Le partenariat avec un fabricant OEM expérimenté de robinets à tournant sphérique garantit des tolérances dimensionnelles personnalisées et une conformité certifiée aux tests de pression.
Les ingénieurs doivent adapter la taille des ports aux exigences spécifiques de vitesse du système. L'évaluation se concentre entièrement sur la perte de charge et le volume d'écoulement acceptables. Un robinet à tournant sphérique standard est disponible dans différentes géométries d'alésage interne. Chaque géométrie influence profondément le coefficient d'écoulement Cv . La valeur Cv représente le volume d'eau passant à travers la vanne par minute à une chute de pression d'un psi. La sélection du mauvais alésage restreint le passage du fluide et met à rude épreuve l'équipement de pompage.
Les conceptions à port complet présentent un diamètre d"alésage interne parfaitement adapté au tuyau connecté. Cela crée un chemin d"écoulement sans restriction. Le fluide circule dans le pipeline sans rencontrer de goulots d"étranglement physiques. Cette configuration élimine pratiquement les turbulences internes. Il minimise les chutes de pression dans l’ensemble du système. Les opérateurs privilégient fortement les modèles à port complet pour les systèmes nécessitant un nettoyage de routine.
De nombreux pipelines utilisent des dispositifs mécaniques appelés « racleurs » pour racler les parois internes. Une conception à passage intégral permet à ces racleurs de passer à travers le corps de la vanne en douceur. De plus, les fluides très visqueux nécessitent des configurations à ports complets. Les liquides épais perdent rapidement leur élan lorsqu’ils sont forcés à travers des ouvertures étroites. Le maintien d"un diamètre interne constant empêche l"accumulation de matières dangereuses.
Les conceptions à ports réduits introduisent une restriction intentionnelle à l’intérieur du pipeline. L"alésage interne est généralement d"une taille de tuyau plus petite que les brides de raccordement. Cette réduction crée un goulot d’étranglement localisé. Les ports réduits offrent une alternative pratique lorsque l’obtention d’un débit maximum absolu n’est pas strictement critique. Ils utilisent moins de matériaux lors de la fabrication. Cela les rend plus légers et physiquement plus petits.
Cependant, vous devez considérer les risques sérieux de mise en œuvre. La restriction physique force le fluide à accélérer lorsqu"il passe à travers l"alésage le plus étroit. Cette accélération soudaine fait chuter la pression localisée du fluide. Si la pression tombe en dessous de la pression de vapeur du fluide, des bulles de vapeur se forment rapidement. Lorsque le fluide pénètre dans le tuyau aval plus large, la pression revient. Ces bulles s"effondrent violemment. Ce phénomène est connu sous le nom de cavitation. La cavitation provoque de graves dommages structurels au corps de la vanne et à la tuyauterie interne.
Meilleure pratique : calculez toujours l'exigence précise de Cv avant de spécifier un modèle de port réduit.
Erreur courante : installer des vannes à orifice réduit dans des conduites de liquide à haute vitesse sans effectuer une analyse des risques de cavitation.
Les pressions nominales du système et les contraintes physiques de diamètre dictent fortement la méthode d’étanchéité mécanique. Vous devez évaluer comment la sphère interne interagit avec les bagues d"étanchéité sous pression dynamique. Deux structures mécaniques principales dominent l"industrie : les conceptions flottantes et montées sur tourillon.
Une configuration flottante suspend la sphère interne entre deux sièges en polymère. Il n"ancre pas la sphère au fond du boîtier. Lorsqu"elle est fermée, la pression de la conduite en amont pousse physiquement la sphère vers l"aval. Ce mouvement latéral force la sphère fermement contre le siège aval. La compression qui en résulte crée une garniture mécanique sécurisée.
Ce mécanisme s"avère très efficace pour les applications à basse et moyenne pression. Nous l"utilisons fréquemment dans des canalisations de plus petit diamètre. La simplicité de sa conception flottante le rend extrêmement fiable dans des conditions standard. Il existe cependant une limite critique. À des pressions extrêmement élevées, la force latérale poussant la sphère devient immense. La sphère s"appuie de manière agressive sur le siège aval. Ce frottement excessif augmente le couple nécessaire pour faire tourner la tige. Les opérateurs peinent à ouvrir ou fermer la ligne. Le frottement extrême accélère également l’usure du siège en polymère.
Les conceptions montées sur tourillon résolvent fondamentalement le problème de frottement à haute pression. Les ingénieurs fixent la sphère interne en haut et en bas à l"aide de broches structurelles (tourillons). La sphère tourne strictement autour de son axe vertical. Il ne peut pas se déplacer latéralement vers l"aval. Au lieu de cela, les ressorts internes et la pression de la conduite poussent les sièges flottants vers l"intérieur contre la sphère fixe.
Cette précision structurelle garantit une étanchéité stable à des pressions extrêmement élevées. Il fonctionne parfaitement dans les pipelines de grand diamètre. La sphère ne se coinçant pas dans le siège aval, le couple de fonctionnement reste faible. Des exigences de couple inférieures permettent aux opérateurs d"installer des actionneurs pneumatiques ou électriques plus petits. Cela simplifie considérablement l’automatisation.
Fonctionnalité | Conception flottante | Conception montée sur tourillon |
|---|---|---|
Points d"ancrage | Tige supérieure uniquement | Tige supérieure et tourillon inférieur |
Action d"étanchéité | La pression pousse la balle dans son siège | La pression pousse les sièges en boule |
Pression optimale | Faible à moyen | Élevé à extrêmement élevé |
Couple d"actionnement | Élevé à des pressions élevées | Constamment inférieur |
L"analyse de la compatibilité des supports reste l"étape la plus critique de la sélection des composants. Vous devez évaluer les limites de température, l’abrasivité du fluide et les classes de fuite requises. Les normes industrielles, telles que FCI 70-2, catégorisent les taux de fuite admissibles. La sélection du mauvais matériau garantit une défaillance rapide. Nous classons généralement les options de sièges en polymères souples et en métaux durcis.
Les sièges en polymère souple dominent les applications industrielles standard. Les fabricants utilisent couramment des matériaux comme le PTFE (téflon), le PEEK et le Devlon. Ces thermoplastiques se déforment légèrement contre la sphère métallique. Cette déformation mineure comble les imperfections microscopiques de la surface. Il offre des capacités d"arrêt fiables et étanches aux bulles. Nous classons cette performance sans fuite comme FCI 70-2 Classe VI.
Les sièges souples restent idéaux pour les fluides propres fonctionnant dans des plages de température standard. Ils gèrent à merveille l’eau, les gaz inoffensifs et les produits pétrochimiques raffinés. Cependant, des risques opérationnels importants existent. Les polymères mous sont très sensibles à l’extrusion sous pression extrême. Le matériau peut se déformer de façon permanente ou sortir de sa rainure de retenue. De plus, les particules abrasives rayent facilement les surfaces polymères. Une fois profondément rayé, un siège souple perd définitivement sa capacité d’étanchéité de classe VI.
Les ingénieurs spécifient les sièges métal sur métal uniquement pour les environnements de service sévères. Ces applications impliquent des températures cryogéniques extrêmes ou une chaleur industrielle intense. Les sièges métalliques traitent également des fluides très abrasifs, tels que des boues minières ou des fines de catalyseurs. Les sièges et la sphère utilisent des alliages métalliques identiques pour maintenir une dilatation thermique uniforme.
Les fabricants appliquent souvent des revêtements durs spécialisés sur ces surfaces. Les revêtements en carbure de tungstène et en carbure de chrome offrent une résistance exceptionnelle aux rayures. Ces revêtements écrasent facilement les particules entraînées sans endommager la surface d"étanchéité. Le principal compromis concerne l’efficacité de l’arrêt. Les sièges métalliques atteignent rarement le statut d’étanchéité aux bulles de classe VI. Ils fournissent généralement un arrêt de classe IV ou de classe V. Ils permettent des fuites microscopiques mais survivent là où les polymères se vaporiseraient ou se briseraient instantanément.
Type de matériau | Limite de température | Résistance à l"abrasion | Classe d"arrêt FCI 70-2 |
|---|---|---|---|
PTFE vierge | Jusqu"à ~400°F | Pauvre | Classe VI |
COUP D"OEIL | Jusqu"à ~500°F | Modéré | Classe VI |
Revêtement en carbure de tungstène | Au-dessus de 1000°F | Excellent | Classe IV/V |
Comprendre les caractéristiques du flux interne pendant les phases d’ouverture et de fermeture est essentiel. De nombreux opérateurs supposent à tort que toutes les vannes peuvent réguler le volume du débit. Cette hypothèse détruit rapidement les composants internes. Vous devez évaluer la mécanique dynamique des fluides se produisant précisément lorsque la sphère tourne.
Les configurations standard comportent un alésage interne purement sphérique. Les fabricants conçoivent ces unités spécifiques exclusivement pour une isolation absolue. Ils fonctionnent strictement dans les positions complètement ouvertes ou complètement fermées. Ils ne sont pas conçus pour un réglage précis du débit ou un étranglement continu.
Lorsque vous ouvrez partiellement un modèle standard, vous créez un espace étroit en forme de croissant. La pression du système force le fluide à travers cette petite ouverture à des vitesses extrêmement élevées. Ce jet à grande vitesse frappe directement le siège polymère en aval. L"énergie cinétique érode rapidement le matériau mou. Il élimine le polymère selon un schéma très irrégulier. En quelques semaines, le siège érodé ne peut plus maintenir son étanchéité lorsqu"il est complètement fermé. Cette pratique garantit une défaillance catastrophique de l’étanchéité.
Les ingénieurs utilisent des conceptions V-Port spécialisées lorsqu’une isolation et une limitation combinées sont strictement requises. Au lieu d"un trou circulaire standard, la sphère interne présente une encoche en forme de V usinée avec précision. Les fabricants proposent généralement ces encoches dans des angles de 15°, 30°, 60° ou 90°.
Le contour en forme de V modifie considérablement la courbe caractéristique du débit interne. Au fur et à mesure que la sphère tourne, l’encoche en V expose progressivement l’ouverture. Il permet un contrôle de débit hautement contrôlé, linéaire ou à pourcentage égal. Les bords tranchants de l"encoche en V coupent également les matériaux fibreux ou les matières en suspension. Cela évite les obstructions tout en maintenant un contrôle précis de la vitesse. Vous bénéficiez de la puissance d’étanchéité robuste d’une conception traditionnelle combinée à la précision d’une unité de contrôle.
Les achats doivent passer des spécifications techniques de base à la validation complète des fournisseurs. L’approvisionnement en composants critiques nécessite d’atténuer les risques techniques et opérationnels. Travailler directement avec un fournisseur OEM dédié de robinets à tournant sphérique garantit des contrôles de qualité plus stricts. Vous bénéficiez d'un accès direct aux données de fabrication et aux capacités d'ingénierie personnalisées.
L"usinage précis de l"élément sphérique limite directement les micro-fuites. La sphère doit présenter une rondeur parfaite. Même des écarts microscopiques permettent au gaz à haute pression de s"échapper. Les fabricants d"élite utilisent des machines CNC multi-axes pour obtenir des tolérances géométriques précises. Ils polissent les sphères pour obtenir des finitions miroir. Cela réduit le couple de fonctionnement et prolonge la durée de vie des bagues d"appui en polymère.
Vous devez imposer des protocoles de test transparents avant d’accepter tout envoi. La validation de l’intégrité mécanique évite les pannes désastreuses sur le terrain. Un partenaire réputé accueille favorablement les audits tiers et fournit une documentation complète.
Tests d'acceptation en usine (FAT) : assurez-vous que le fabricant effectue des tests hydrauliques rigoureux sur chaque unité avant expédition.
Conformité API 598 et API 6D : vérifiez que les produits répondent aux critères de test standard de l'American Petroleum Institute en matière de résistance de la coque et de fuite du siège.
Traçabilité des matériaux : Exigez des certificats EN 10204 3.1. Ces documents prouvent la composition chimique exacte de l’acier brut utilisé en fonderie.
Les installations industrielles sont souvent confrontées à des contraintes spatiales lors de la mise à niveau de systèmes existants. Les pipelines plus anciens utilisent des dimensions face à face non standard. Le remplacement de ces composants nécessite souvent une découpe et un resoudage coûteux des tuyaux. Un partenaire compétent offre une valeur considérable grâce à la personnalisation. Ils peuvent modifier les dimensions face à face pour s"adapter parfaitement aux espaces de canalisations existants. Ils conçoivent des supports de montage d"actionnement personnalisés pour s"adapter aux entraînements pneumatiques existants. Ils développent des configurations de sièges exclusives conçues spécifiquement pour vos fluides chimiques uniques. Cette flexibilité d"ingénierie simplifie l"installation et réduit considérablement les temps d"arrêt du système.
La sélection du composant d’isolation optimal nécessite une compréhension approfondie de la mécanique des fluides internes. La taille de l"alésage dicte la chute de pression de votre système et l"efficacité globale du débit. Le style de montage, qu"il soit flottant ou à tourillon, garantit la fiabilité mécanique face aux différences de pression importantes. Enfin, le choix du matériau du siège détermine si l"unité survit aux milieux abrasifs et aux températures extrêmes.
Vous devez baser chaque spécification sur des exigences système basées sur les données. Ne vous fiez jamais à des habitudes d’approvisionnement par défaut ou à des achats antérieurs identiques sans vérifier les conditions actuelles des fluides. Évaluez rigoureusement les limites de pression, les pics de température et la composition des médias.
Consultez immédiatement votre équipe d’ingénierie interne pour examiner les paramètres actifs de votre système. Documentez vos exigences exactes en matière de vitesse d’écoulement et les risques potentiels de cavitation. Contactez un partenaire de fabrication expérimenté pour demander un devis spécialisé ou un dessin technique personnalisé pour votre prochaine mise à niveau de pipeline.
R : Les contraintes de coût, de poids et d’espace influencent fortement cette décision. Les conceptions à port complet nécessitent des boîtiers plus grands et davantage de matières premières. Si un système de tuyauterie peut tolérer une légère chute de pression en toute sécurité, une vanne à port réduit permet de réaliser des économies significatives en termes de poids et d"encombrement sans compromettre l"intégrité globale du système.
R : La plupart des configurations flottantes standard sont strictement bidirectionnelles. Ils assurent une étanchéité efficace quelle que soit la direction d"écoulement du fluide. Cependant, certaines conceptions montées sur tourillon ou équipées de mécanismes de décompression spécifiques sont unidirectionnelles. Vous devez installer ces unités spécifiques selon la flèche de débit désignée estampée sur le corps.
R : Non. L’utilisation de configurations standard pour un étranglement continu entraîne une érosion rapide du siège. Les médias à grande vitesse contournent de manière agressive la sphère interne partiellement ouverte. Cette énergie cinétique emporte de manière inégale les sièges en polymère souple, conduisant directement à une défaillance catastrophique de l’étanchéité une fois fermé.
R : Les températures cryogéniques ou extrêmement basses font rétrécir et durcir rapidement les sièges souples standard. Cette contraction thermique crée des interstices, conduisant à des fuites dangereuses. Les applications à basse température nécessitent des composants spécialisés tels que des joints à lèvres internes, des capots allongés pour protéger la garniture et des mélanges de polymères spécifiques comme le PCTFE.
