Les systèmes de contrôle des fluides industriels exigent des composants hautement fiables. Vous devez atteindre un équilibre précis entre les dépenses initiales, l’accessibilité de la maintenance et la longévité globale du système. Choisir le type de vanne approprié garantit le bon déroulement de l’ensemble de vos opérations. Chaque ingénieur sait que la défaillance d’un composant se transforme rapidement en un cauchemar opérationnel coûteux.
Une mauvaise conception du corps du robinet à tournant sphérique entraîne de graves restrictions de débit. Cela pourrait introduire des chemins de fuite accrus ou entraîner des temps d’arrêt inutiles pour maintenance. Ces problèmes opérationnels perturbent facilement les pipelines entièrement fonctionnels. Un seul choix incorrect de vanne peut forcer une installation à fermer pendant des heures.
Ce guide fournit aux équipes d’approvisionnement et d’ingénierie un cadre fondé sur des preuves. Nous évaluerons les vannes à bille 1 pièce, 2 pièces et 3 pièces en fonction des exigences strictes de l"application et des réalités de la maintenance. Vous apprendrez exactement comment adapter la bonne configuration de vanne à votre environnement industriel unique. En comprenant ces différences mécaniques, vous pouvez optimiser à la fois les performances du système et la fiabilité à long terme.
Vannes à bille 1 pièce : conceptions économiques à alésage réduit avec un seul corps ; optimal pour les applications basse pression et nécessitant peu d'entretien où le remplacement de la vanne entière coûte moins cher que sa réparation.
Vannes à bille 2 pièces : la norme de l'industrie pour équilibrer le coût et les performances ; offre généralement un débit complet, mais nécessite un retrait complet du pipeline pour la maintenance.
Vannes à bille 3 pièces : conception haute performance conçue pour la maintenance en ligne ; idéal pour les applications à cycle élevé, les pipelines soudés et les systèmes critiques où la minimisation des temps d'arrêt justifie le coût initial plus élevé.
Sélection OEM : un partenariat avec un fabricant de robinets à tournant sphérique OEM expérimenté garantit une certification appropriée des matériaux (par exemple, normes NACE, API) et une correspondance personnalisée des connexions d'extrémité pour des environnements industriels spécifiques.
La dynamique des fluides dicte des exigences spécifiques pour les composants des pipelines. Avant de spécifier un robinet à tournant sphérique 1PC/2PC/3PC , vous devez comprendre comment les fabricants construisent chaque type. Chaque variation de conception a un impact direct sur le débit de fluide, la rétention de pression et l'intégrité structurelle. Explorons l'ingénierie de base derrière ces trois styles de carrosserie principaux.
Les fabricants forgent ou coulent une vanne 1PC comme un corps unique et solide. Ce boîtier solide renferme à la fois la boule et les sièges internes. Pour l"assembler, les ouvriers insèrent les composants internes à travers l"une des connexions d"extrémité. Cette contrainte physique oblige la bille interne à être plus petite que le diamètre du tuyau.
Caractéristiques : Il offre le plus petit nombre de chemins de fuite potentiels. Le corps solide élimine les articulations externes du corps.
Profil de débit : Cette conception comporte généralement un port standard ou réduit. La bille plus petite restreint intrinsèquement le débit et crée des chutes de pression.
Réalité de la maintenance : Vous ne pouvez pas démonter facilement une vanne 1PC. La plupart des établissements les jettent plutôt que de tenter de les réparer.

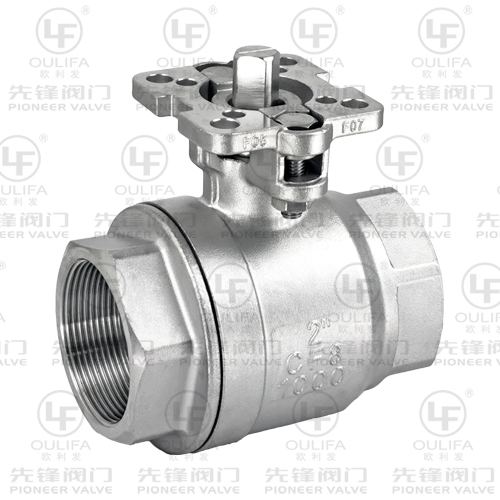

La configuration 2PC comporte deux pièces métalliques distinctes. Il se compose d"un corps principal et d"un embout. Les ingénieurs enfilent ou boulonnent ces deux sections ensemble pendant la fabrication. Cette méthode de construction permet un aménagement intérieur beaucoup plus polyvalent.
Caractéristiques : La structure en deux parties accueille un ballon plus gros. Il permet des capacités de débit à port complet ou à passage intégral.
Profil de débit : le fluide passe sans restriction significative. L'alésage interne correspond au diamètre interne du pipeline.
Statut de l'industrie : cela reste la configuration la plus courante. Il sert exceptionnellement bien au transfert de fluides industriels généraux.
Une vanne 3PC utilise une construction hautement modulaire. Il comporte un corps principal central pris en sandwich entre deux embouts séparés. Des boulons structurels robustes fixent fermement ces trois pièces ensemble. Cette conception avancée révolutionne les procédures de maintenance des pipelines.
Caractéristiques : La construction modulaire supporte bien une pression intense. Il offre une rigidité structurelle exceptionnelle sous la contrainte des canalisations.
Avantage de maintenance : vous pouvez retirer les boulons et laisser la section centrale « pivoter ». Cela permet un remplacement instantané du siège et du joint.
Intégrité du système : vous n'avez jamais besoin de déconnecter les embouts du tuyau lui-même. Cela protège l'alignement structurel du pipeline.
Chaque application industrielle impose des exigences physiques uniques aux équipements. Vous devez évaluer les types de vannes par rapport à des mesures de performances strictes. Comparons ces trois conceptions dans des catégories opérationnelles critiques.
La dynamique de la vitesse et de la pression des fluides dépend entièrement des dimensions de l"alésage. La géométrie interne de votre vanne dicte l"efficacité du système. Toute restriction interne oblige les pompes à travailler plus fort.
La conception 1PC limite intrinsèquement la capacité de débit de votre système. L"alésage réduit crée des chutes de pression notables à travers le pipeline. Cela rend les modèles 1PC totalement inadaptés aux systèmes nécessitant des opérations de raclage. Ils ne parviennent pas non plus à prendre en charge les processus exigeant des débits stricts et ininterrompus.
À l’inverse, les modèles 2PC et 3PC présentent généralement une conception à passage intégral. L"ouverture interne de la boule correspond précisément au diamètre intérieur de votre tuyau. Cela garantit une chute de pression pratiquement nulle pendant le fonctionnement. Ils offrent un débit sans restriction, ce qui les rend idéaux pour les procédures de transfert de fluides lourds et de nettoyage de conduites.
Les fluides industriels peuvent atteindre des températures extrêmes et des pressions volatiles. La vanne que vous avez choisie doit contenir ces forces en toute sécurité. Les faiblesses structurelles conduisent inévitablement à des défaillances catastrophiques du système.
Une vanne 1PC est confrontée à des limites en matière de haute pression. Les contraintes d"assemblage et de coulée monobloc limitent ses limites opérationnelles. Vous devez les réserver aux lignes électriques douces et à basse température.
La vanne 2PC offre des pressions nominales modérées à élevées. Sa capacité dépend fortement de la qualité du joint fileté. Les conceptions robustes à 2 pièces peuvent gérer en toute sécurité les applications standard de produits chimiques et de vapeur.
La vanne 3PC est explicitement conçue pour des conditions extrêmes. Il gère sans effort les applications à haute pression, haute température et sous vide intense. Le boulonnage structurel lourd offre une rétention de pression supérieure. Cette force de serrage robuste maintient les joints étanches même en cas de dilatation thermique.
Les temps d’arrêt épuisent les budgets des installations plus rapidement que tout autre problème opérationnel. La rapidité avec laquelle votre équipe peut réparer une vanne qui fuit est importante. L"accessibilité de la maintenance sépare les composants standard des actifs hautes performances.
Les conceptions 1PC et 2PC souffrent d’un inconvénient majeur en matière de maintenance. Les techniciens doivent physiquement les dévisser ou les déboulonner entièrement du pipeline. Cette suppression complète nécessite des outils spécialisés et une main d’œuvre importante. Cela entraîne des coûts de main-d’œuvre plus élevés et prolonge considérablement les temps d’arrêt du système.
La conception 3PC résout parfaitement ce problème précis. Sa section centrale pivotante permet une véritable maintenance en ligne. Un technicien peut remplacer les sièges et les joints usés en quelques minutes seulement. Ils laissent les embouts solidement fixés à la tuyauterie, préservant ainsi l"intégrité du pipeline.
Les spécifications techniques ne racontent que la moitié de l’histoire. Vous devez également évaluer les réalités pratiques de l’installation et de l’exécution de ces composants. Les prix initiaux reflètent rarement le véritable impact financier sur dix ans.
Les équipes d’approvisionnement se concentrent souvent entièrement sur le prix d’achat initial. Cependant, les besoins en main-d’œuvre à long terme éclipsent rapidement les dépenses d’investissement initiales. Vous devez définir la fréquence de remplacement prévue.
La conception 1PC représente le prix d’achat initial le plus bas absolu. Pourtant, cela génère des dépenses opérationnelles élevées si votre système nécessite des remplacements fréquents. Une fois qu"une valve 1PC fuit, vous devez acheter une unité complètement nouvelle.
La conception 3PC entraîne un coût initial notable. Cependant, cela réduit considérablement les coûts de main-d’œuvre dans les environnements à cycles élevés. Le remplacement d"un joint en PTFE à vingt dollars coûte beaucoup moins cher que le remplacement d"un corps de vanne entier. Le temps de réparation rapide évite des arrêts de production coûteux.
De nombreux systèmes critiques utilisent des connexions soudées plutôt que des joints filetés. Le soudage garantit un système de canalisations étanche. Cependant, la chaleur extrême générée lors du soudage détruit les composants internes de la vanne.
L"application de chaleur de soudage sur les vannes 1PC ou 2PC endommage leurs joints internes en téflon ou PTFE. Une fois ces sièges en polymère fondus, la vanne perd sa capacité à maintenir la pression. Vous ne pouvez pas facilement les réparer après des dommages causés par la chaleur.
La vanne 3PC offre une solution brillante pour les systèmes soudés. Avant le soudage, les techniciens retirent simplement les boulons et déposent le corps central. Ils soudent les embouts vides directement sur le tuyau. Une fois le métal refroidi, ils réinsèrent le corps central en toute sécurité. Cela fait des vannes 3PC le choix obligatoire pour tous les systèmes de canalisations soudées.
Les concepteurs de systèmes luttent en permanence contre les émissions fugitives et les fuites de fluides. Chaque joint d"un système de tuyauterie représente un chemin de fuite théorique. Plus de pièces structurelles équivalent à plus de points de défaillance potentiels.
Une vanne 1PC présente le moins de chemins de fuite potentiels. Le corps solide élimine entièrement les coutures centrales. Une vanne 2PC introduit un joint de corps principal. Une vanne 3PC introduit deux joints structurels.
Bien que la conception 3PC présente des chemins de fuite plus théoriques, elle compense grâce à l"ingénierie. Il utilise des boulons robustes et à couple uniforme pour serrer les sections ensemble. Ce serrage agressif atténue efficacement les risques de fuite dans les applications hautement critiques.
La sélection du bon équipement nécessite d’aligner les caractéristiques mécaniques avec les exigences environnementales. Nous avons structuré un cadre décisionnel clair pour guider votre stratégie d’approvisionnement. Ci-dessous, nous détaillons exactement quand spécifier chaque style de carrosserie.
Type de soupape | Mieux pour | Approche de maintenance | Caractéristiques de flux |
|---|---|---|---|
1 pièce (1 pièce) | Conduites utilitaires basse pression, espaces restreints | Run-to-fail (rejeter et remplacer) | Port réduit (restreint le débit) |
2 pièces (2 pièces) | Transfert de fluide général, livraison de produits chimiques | Retirer de la ligne pour réparer/remplacer | Port complet (débit illimité) |
3 pièces (3 pièces) | Automatisation à cycle élevé, systèmes soudés | Réparation en ligne (Carrosserie pivotante) | Port complet (débit illimité) |
Vous devez déployer des vannes 1PC dans des environnements moins exigeants et non critiques. Ils s"intègrent parfaitement dans les systèmes CVC standard et les conduites d"eau de refroidissement de base. Les équipementiers OEM les utilisent souvent face à des contraintes spatiales extrêmement strictes. Ils restent la meilleure option pour les applications « run-to-failure ». Si le fluide est propre et que la pression est faible, un 1PC offre un excellent rapport qualité-prix.
La conception 2PC domine le niveau intermédiaire du traitement industriel. Vous devez les spécifier pour les installations de transformation des aliments et des boissons. Ils gèrent de manière fiable les systèmes de distribution de produits chimiques standard. Les ingénieurs les préfèrent pour le transfert général de fluides où le plein débit est nécessaire. Ils ont du sens lorsqu’une maintenance interne fréquente est très improbable. Si votre équipe peut se permettre un bref arrêt pour remplacement, le 2PC est idéal.
Vous devez spécifier des conceptions 3PC pour des environnements rigoureux et à enjeux élevés. Ils excellent dans l"automatisation à cycle élevé où les vannes sont actionnées des milliers de fois par jour. Ils gèrent en toute sécurité la vapeur à haute pression et le traitement pétrochimique volatil. Les ingénieurs s"en servent pour les fluides hautement corrosifs nécessitant des changements fréquents de joints. Ils constituent avant tout une nécessité absolue pour les infrastructures de tuyauteries strictement soudées.
Même la meilleure conception échoue si elle est fabriquée avec des matériaux de qualité inférieure. La chaîne d’approvisionnement mondiale contient de nombreux composants de mauvaise qualité et non testés. Lorsque vous vous procurez des pièces, en partenariat avec un robinet à tournant sphérique spécialisé 1 PC/2 PC/3 PC, le fabricant OEM du robinet à tournant sphérique garantit la conformité opérationnelle.
Les vannes standard du catalogue tombent souvent en panne de manière imprévisible sous les contraintes industrielles. La fabrication anonyme laisse deviner la composition réelle du métal. Une minuscule impureté dans l’acier inoxydable provoque une corrosion rapide des conduites chimiques.
Un partenaire OEM réputé résout ce problème en fournissant des rapports de test de matériaux (MTR) stricts. Ils documentent la composition chimique exacte de leur acier inoxydable, de leur acier au carbone ou de leurs alliages spécialisés. Cette traçabilité garantit que vos matériaux répondent aux normes métallurgiques strictes de l"industrie.
Les pipelines industriels suivent rarement une approche universelle. Vous avez besoin de composants adaptés à vos paramètres de processus spécifiques. Un partenaire de fabrication solide offre des capacités de personnalisation étendues.
Connexions d'extrémité : ils peuvent modifier les connexions d'extrémité pour qu'elles correspondent parfaitement à votre pipeline. Les options incluent des filetages NPT standard, des extrémités à brides lourdes ou des raccords sanitaires à trois pinces.
Matériaux du siège : Ils vous permettent d’améliorer les joints internes en fonction de la température. Vous pouvez sélectionner du PTFE standard, du PEEK haute température ou un siège métal sur métal dans des conditions extrêmes.
Préparation à l'actionnement : ils peuvent intégrer des plots de montage ISO 5211 directement dans le moulage. Cela rend la fixation d'actionneurs pneumatiques ou électriques incroyablement simple.
La sécurité industrielle repose entièrement sur des tests rigoureux en usine. Vous ne pouvez pas risquer d’installer des composants non testés dans des conduites sous pression. Un fabricant dédié adhère toujours à des protocoles de tests internationaux stricts.
Ils garantissent que chaque lot est soumis à des tests de pression API 598 avant expédition. Pour les environnements volatils, ils proposent des conceptions certifiées ignifuges répondant aux normes API 607. Ils vérifient également le strict respect des normes modernes sur les émissions fugitives, protégeant à la fois les travailleurs et l’environnement.
La sélection appropriée d’une vanne nécessite plus que la simple adaptation au diamètre d’un tuyau. Cela reste un calcul complexe équilibrant les besoins en débit, les budgets de maintenance et les méthodes d’installation. Une conception monobloc solide convient parfaitement aux conduites d"eau de base, tandis qu"une conception modulaire en trois pièces domine les systèmes soudés à haute pression. Votre réussite opérationnelle dépend entièrement de votre choix initial judicieux.
Avant de présélectionner des fournisseurs, déterminez la fréquence de cycle exacte de votre application. Notez les pressions nominales maximales et vérifiez le type de raccordement de tuyau prévu. Nous vous conseillons fortement de consulter un ingénieur ou de demander une fiche technique pour évaluer avec précision votre budget opérationnel. Prenez votre décision en fonction de la fiabilité à long terme plutôt que du seul prix d’achat immédiat.
R : Oui, vous pouvez réparer une valve en 2 pièces. Cependant, il doit d’abord être complètement retiré du pipeline. Cela diffère radicalement d"une vanne à 3 pièces, qui permet une maintenance rapide en ligne sans déconnexion des tuyaux.
R : Une vanne monobloc utilise un corps solide en fonte. Les fabricants doivent insérer la bille interne à travers la connexion à extrémité étroite. Cette limitation physique oblige la bille à être plus petite que le diamètre du tuyau environnant, ce qui entraîne un orifice réduit.
R : C’est fortement recommandé. Bien qu"il existe des vannes à 2 pièces à extrémité allongée, les conceptions à 3 pièces restent la norme de l"industrie. Ils vous permettent de retirer le corps central pendant le soudage, empêchant ainsi la chaleur intense de faire fondre les joints internes en polymère.
R : Une vanne 2PC contient un joint de corps central, créant un seul chemin de fuite théorique. Une vanne 3PC a deux joints de corps. Cependant, les conceptions 3PC utilisent des boulons traversants robustes et résistants pour garantir une étanchéité incroyablement sûre sous une pression extrêmement élevée.
