La manipulation de matériaux très visqueux présente une réalité opérationnelle difficile pour les ingénieurs de procédés. Les substances en mouvement comme le bitume, le soufre fondu, les polymères ou le chocolat nécessitent un maintien strict de la température. Sans chaleur constante, vous êtes confronté à une solidification rapide du fluide, à des blocages de conduites dévastateurs et à des pannes de pompe catastrophiques. Les composants isolés standard échouent tout simplement dans ces applications intenses à haute viscosité. L’isolation passive ne fait que ralentir les pertes de chaleur au fil du temps. Un transfert de chaleur actif est strictement nécessaire pour que ces fluides lourds puissent circuler sans problème dans le pipeline.

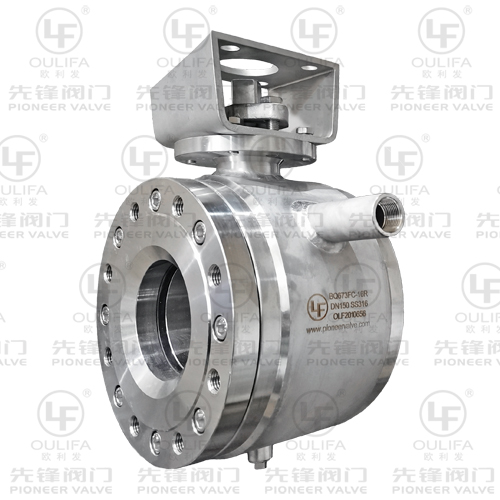

Les professionnels de l'industrie s'appuient largement sur les robinets à tournant sphérique à enveloppe chauffante comme solution définitive pour maintenir une dynamique des fluides optimale. Ces unités spécialisées injectent activement de l’énergie thermique directement dans le chemin d’écoulement. Dans ce guide, nous explorerons exactement comment vous pouvez évaluer différents modèles de vestes. Vous apprendrez également comment adapter les fluides chauffants à votre processus spécifique et sélectionner des partenaires de fabrication hautement compétents.
Fonction principale : les robinets à tournant sphérique à enveloppe chauffante utilisent une coque extérieure secondaire pour faire circuler la vapeur, l'huile thermique ou l'eau chaude, empêchant ainsi la cristallisation du fluide pendant le transport.
Objectif de l'évaluation : le succès dépend de l'adaptation du fluide caloporteur à la conception de l'enveloppe (complète ou partielle) et de la garantie de passages d'écoulement complets pour éliminer les chutes de pression.
Priorité d'approvisionnement : la sélection d'un fabricant de robinets à bille OEM nécessite la vérification de la traçabilité des matériaux (MTR), de la conformité aux tests de pression (API 598) et des capacités d'intégration des actionneurs.
Atténuation des risques : une installation correcte nécessite de tenir compte de la dilatation thermique et d'isoler les actionneurs électriques ou pneumatiques de la zone à haute température de la vanne.
Les fluides visqueux résistent fondamentalement à l’écoulement. Lorsque les températures descendent en dessous d’un seuil critique, des substances comme le soufre fondu ou l’asphalte passent rapidement de fluide à solide. Cette cristallisation crée des urgences opérationnelles immédiates et graves. Les installations subissent des temps d’arrêt inattendus de leurs systèmes, obligeant les lignes de production à s’arrêter complètement. Les médias solidifiés créent également d’immenses blocages de pression interne. Ces blocages augmentent considérablement les risques de rupture de canalisations, mettant ainsi en danger le personnel de l"usine et les équipements environnants.
Le travail de nettoyage manuel requis pour remédier à une conduite bloquée est long et dangereux. Les équipes de maintenance doivent démonter physiquement les sections de tuyauterie. Ils utilisent souvent des chalumeaux ou des solvants chimiques dangereux pour éliminer les accumulations cristallisées. Les vannes standard recouvertes d’une isolation passive en fibre de verre ne peuvent pas empêcher ce scénario. L"isolation passive repose sur la chaleur initiale du fluide. Sur de longues conduites, l’énergie thermique s’échappe inévitablement. Le fluide perd sa viscosité cinématique requise.
L"injection de chaleur active résout ce problème. Une vanne à enveloppe assure un transfert continu d"énergie thermique directement dans le corps de la vanne. Cette source de chaleur externe garantit que le fluide reste fluide, quelles que soient les conditions ambiantes ou les arrêts intermittents du débit.
Une mise en œuvre réussie répond à trois critères de performance spécifiques :
Zéro point froid : le corps de la vanne maintient un profil de température uniforme, éliminant complètement les zones de gel localisées près des sièges ou de la tige.
Débits stables : la viscosité du fluide reste parfaitement constante, permettant aux pompes en aval de fonctionner efficacement sans poussée ni cavitation.
Intégration transparente : l'unité gainée se connecte directement à l'infrastructure de chauffage de l'usine existante, en utilisant les boucles de vapeur ou les collecteurs d'huile thermique disponibles en toute sécurité.
Les ingénieurs doivent soigneusement adapter le fluide caloporteur aux exigences spécifiques du processus. Une mauvaise méthode de chauffage peut dégrader les supports sensibles ou créer des risques inutiles pour la sécurité.
La vapeur reste le moyen de chauffage dominant dans les applications pétrochimiques et industrielles lourdes. Les installations utilisent massivement la vapeur car elle assure un transfert de chaleur latente extraordinaire. Lorsque la vapeur se condense à l’intérieur de la chemise, elle libère rapidement des quantités massives d’énergie thermique dans le corps de la vanne.
Idéal pour : les raffineries, les usines de traitement chimique et les unités de récupération de soufre.
Avantages : Offre des cycles de chauffage rapides et utilise l’infrastructure de chaudière existante. Il surmonte rapidement les chutes soudaines de température.
Inconvénients : Nécessite une gestion robuste de la pression. L’accumulation de condensat nécessite un entretien continu du purgeur de vapeur. Un fonctionnement incorrect du piège entraîne des coups de bélier, endommageant gravement la gaine.
Certaines applications nécessitent des températures extrêmement élevées mais ne peuvent pas tolérer des pressions système élevées. L"huile thermique (huile chaude) constitue la solution idéale. Contrairement à la vapeur, l’huile thermique ne se transforme pas en vapeur. Il circule comme un liquide chaud, transférant la chaleur sensible uniformément à travers le corps de la vanne.
Idéal pour : les terminaux de chargement d’asphalte, la fabrication spécialisée de résines et les lignes d’extrusion de polymères.
Avantages : Offre un contrôle de température très stable. Il fonctionne à de très basses pressions, réduisant considérablement les contraintes mécaniques sur les soudures de la chemise.
Inconvénients : Nécessite un système de pompage dédié en boucle fermée. Les fuites de fluides présentent des risques environnementaux et d'incendie, exigeant des technologies d'étanchéité spécialisées.
Lorsque les installations ne disposent pas de chaudières centrales ou de réchauffeurs à fluide thermique, des enveloppes chauffantes électriques assurent un contrôle localisé. Ces unités utilisent des éléments chauffants internes ou des câbles de traçage thermique externes encapsulés dans un boîtier spécialisé.
Idéal pour : la transformation des aliments et des boissons, la fabrication du chocolat ou les stations de pompage isolées à distance.
Avantages : Offre une précision exceptionnelle et un fonctionnement propre. Les opérateurs peuvent composer sans effort des points de consigne de température exacts.
Inconvénients : implique généralement des coûts d’électricité de fonctionnement plus élevés. Les environnements dangereux exigent une conformité plus stricte aux normes antidéflagrantes (ATEX), ce qui complique considérablement la conception électrique.
Moyen de chauffage | Mécanisme de transfert de chaleur | Profil de pression | Objectif principal de la maintenance |
|---|---|---|---|
Vapeur | Chaleur latente (condensation) | Élevé (augmente avec la température) | Fonctionnalité purgeur de vapeur, évacuation des condensats |
Huile thermique | Chaleur sensible (débit de liquide) | Faible (pression de circulation de la pompe) | Dégradation des fluides, prévention des fuites au niveau des joints |
Électrique | Chauffage résistif | Aucun (atmosphérique) | Intégrité des éléments, sécurité des contacts électriques |
La spécification de ces composants hautement spécialisés nécessite une surveillance technique minutieuse. Les mesures standard des vannes ne rendent pas pleinement compte de la complexité de la manipulation des fluides thermiques. Vous devez évaluer la géométrie physique et la science des matériaux derrière la veste elle-même.
Les acheteurs doivent d’abord déterminer la couverture requise pour la veste. Une veste partielle ne couvre que le segment central du corps. Il fournit une chaleur adéquate pour les fluides légèrement visqueux fonctionnant dans des climats modérés. Cependant, les supports très sensibles nécessitent une conception de gaine complète. Les gaines complètes s"étendent complètement d"une bride à l"autre. Cette couverture complète enveloppe l’intégralité du trajet d’écoulement, éliminant les risques de gel aux points de connexion critiques du pipeline.
Les applications visqueuses privilégient fortement les conceptions à port complet. Également connue sous le nom de passage intégral, cette conception garantit que le diamètre interne de la bille correspond exactement au diamètre interne du pipeline connecté. Les vannes à alésage réduit créent des goulots d"étranglement artificiels. Ces goulots d"étranglement augmentent la friction du fluide, génèrent d"importantes chutes de pression et favorisent l"accumulation de matière derrière la balle. Une conception à passage intégral garantit un débit sans obstruction, permettant aux installations de faire passer des racleurs de nettoyage de pipelines à travers le système sans retirer la vanne.
L"ajout d"une coque extérieure en acier modifie radicalement le profil extérieur de la vanne. Pour s"adapter au boîtier volumineux, les fabricants utilisent des brides surdimensionnées. Par exemple, un corps de vanne interne de 2 pouces comportera généralement des brides de connexion de 3 pouces. Cette configuration surdimensionnée garantit aux équipes d"installation un espace physique adéquat pour insérer des clés standard et serrer correctement les boulons à bride. Le fait de ne pas spécifier de brides surdimensionnées entraîne des scénarios d"installation impossibles dans lesquels la gaine bloque l"accès aux boulons.
Les cycles thermiques sollicitent intensément les matériaux des vannes. Les ingénieurs fondent leur logique de sélection sur l"environnement de processus spécifique. L"acier au carbone (WCB) constitue le choix standard pour les applications générales à haute température comme l"asphalte ou le mazout lourd. Cependant, les environnements corrosifs ou les opérations sanitaires nécessitent de l"acier inoxydable (CF8M ou 316). L"acier inoxydable empêche la dégradation interne lors de la manipulation de produits chimiques agressifs et répond aux normes de propreté strictes requises pour le chocolat de qualité alimentaire ou les huiles comestibles.
L'achat d'unités gainées dans le commerce entraîne souvent des pannes catastrophiques sur le terrain. Vous devez vous procurer ces composants auprès d’un fabricant OEM dédié de robinets à tournant sphérique possédant des capacités d’ingénierie distinctes.
Présélectionnez les fournisseurs en fonction de leur intégration verticale. Les meilleurs fabricants contrôlent leurs processus internes de moulage, d’usinage CNC et de contrôle qualité. Lorsqu’un fournisseur sous-traite le soudage des gaines à des ateliers tiers, l’incohérence de la qualité monte en flèche. Recherchez des installations présentant des stations de soudage dédiées spécifiquement calibrées pour l’assemblage de chemises sous pression.
Des normes vérifiables séparent les fabricants haut de gamme des fournisseurs de bas niveau. Assurez-vous que le partenaire que vous avez choisi est entièrement conforme à la norme ASME B16.34, qui régit les valeurs de pression et de température pour les vannes à brides, filetées et à extrémité soudée. Ils doivent également exécuter des protocoles de test API 598 rigoureux. L"API 598 dicte les paramètres obligatoires d"inspection des vannes et de test d"étanchéité. En outre, les opérations générales des installations doivent être soumises à un cadre de gestion de la qualité actif ISO 9001.
Les processus visqueux nécessitent souvent un contrôle automatisé. Évaluer la capacité du fabricant à fournir des actionneurs électriques ou pneumatiques pré-intégrés. Un OEM compétent concevra du matériel de montage personnalisé adapté aux contraintes thermiques de votre processus. Ils personnaliseront également les connexions des supports chauffants de la veste. En fonction des normes de votre usine, vous aurez peut-être besoin de ports filetés NPT, de raccords à brides spécialisés ou de raccords à souder directs pour le fluide caloporteur.
Le stress thermique exploite les impuretés microscopiques dans les pièces moulées en métal. Par conséquent, la traçabilité des matériaux devient une exigence non négociable. Des fournisseurs réputés fournissent des rapports de tests de matériaux (MTR) complets conformément aux normes EN 10204 3.1. Ces documents vérifient la composition chimique exacte et la limite d"élasticité physique de l"acier. N’installez jamais un composant gainé dépourvu d’une documentation métallurgique entièrement traçable.
Même les unités parfaitement fabriquées échoueront si elles sont mal installées ou mal entretenues. Les gestionnaires d"installations doivent tenir compte des réalités physiques des applications thermiques sévères.
Le corps de vanne interne gère les fluides de traitement tandis que l"enveloppe externe gère le fluide de chauffage. Ces deux zones fonctionnent souvent à des températures radicalement différentes. Ce différentiel crée une dilatation thermique inégale. Le noyau interne peut se dilater plus rapidement que l"enveloppe extérieure, imposant d"immenses contraintes de cisaillement mécanique sur les soudures de connexion. Les fabricants haut de gamme atténuent cette réalité technique en utilisant des soudures sans contrainte et des conceptions de joints spécialisées. Les équipes d"installation doivent également utiliser des joints de dilatation de canalisation appropriés pour empêcher les charges externes de la tuyauterie de déformer le corps de la vanne.
La chaleur monte naturellement. La chaleur rayonnante est transférée directement du corps de la vanne à travers la tige jusqu"à l"ensemble actionneur. Les joints des actionneurs pneumatiques fondent et les circuits imprimés des actionneurs électriques grillent sous ces températures extrêmes. Vous devez utiliser des supports de montage étendus, communément appelés entretoises. Ces extensions physiques simples créent un entrefer, éloignant les composants électroniques ou élastomères sensibles de la zone agressive à haute température.
Une erreur technique courante implique un espace physique inadéquat. Les planificateurs oublient souvent que la veste nécessite son propre réseau de tuyauterie dédié. Les équipes ont besoin de suffisamment d’espace pour acheminer les conduites d’alimentation en vapeur et les tuyaux de retour des condensats vers les ports de la chemise. Avant l"installation, vérifiez que la disposition de la canalisation offre un dégagement vertical et horizontal suffisant pour cette tuyauterie auxiliaire.
Établissez un calendrier de maintenance proactif immédiatement après l’installation. Les techniciens doivent régulièrement inspecter les cordons de soudure des gaines à la recherche de microfractures. Ils doivent également vérifier en permanence le fonctionnement des purgeurs de vapeur. Un purgeur de vapeur fermé en panne inonde la chemise de condensat froid, créant instantanément un point froid et gelant les fluides du procédé. Un purgeur ouvert en panne gaspille de la vapeur coûteuse et érode les parois internes de l"enveloppe.
Risque de mise en œuvre | Ingénierie/Atténuation de la maintenance |
|---|---|
Fracture des soudures thermiques | Spécifier les soudures d"usine sans contrainte ; utiliser des joints de dilatation de pipeline. |
Défaillance du joint de l"actionneur | Installez des supports de montage étendus (entretoises) pour créer un entrefer thermique. |
Le fluide gèle à l’intérieur de la vanne | Mettre en œuvre une surveillance stricte des purgeurs de vapeur ; spécifier des modèles à veste complète. |
Interférence des boulons de bride | Spécifiez des brides de connexion surdimensionnées lors de la phase d’approvisionnement initiale. |
La spécification des robinets à tournant sphérique à enveloppe chauffante représente un exercice complexe en ingénierie thermique autant que dans le contrôle des fluides standard. Vous ne pouvez pas simplement déposer une unité chauffée dans un pipeline et vous attendre à un fonctionnement fluide. La stabilité du procédé nécessite une coordination minutieuse entre les caractéristiques du fluide de procédé, les fluides de chauffage sélectionnés et la géométrie physique des vannes.
Comme prochaine étape, les ingénieurs des installations devraient méticuleusement consolider leurs données de débit exactes avant de contacter les fabricants. Documentez votre type de média spécifique, votre débit de référence, la plage de maintien de température requise et l"infrastructure de chauffage de l"usine disponible. Armé de ces données, vous pouvez engager vos fournisseurs de manière productive.
Prenez des mesures immédiates en demandant des dessins techniques complets aux fournisseurs présélectionnés. Exigez des calculs précis de chute de pression et demandez des exemples de MTR pour vérifier leurs processus de contrôle qualité. Une ingénierie initiale appropriée garantit le succès opérationnel à long terme et élimine les risques graves associés à la manipulation de fluides visqueux.
R : La pression de conception de la chemise fonctionne indépendamment de la pression de la conduite primaire. Bien que la vanne interne puisse être classée classe 300 pour les fluides de traitement, l"enveloppe extérieure est généralement conçue pour gérer les pressions de service standard. Les vestes ont généralement des valeurs nominales d"environ 150 PSI (10 bars) pour contenir en toute sécurité de la vapeur saturée standard ou de l"huile thermique en circulation.
R : Nous déconseillons fortement la mise à niveau après-vente. Le soudage d"une chemise sur un corps de vanne standard sur le terrain modifie la trempe du métal et compromet l"intégrité de l"enveloppe de pression. Les vannes à chemise conçues en usine présentent des épaisseurs de paroi spécifiques et subissent un traitement thermique post-soudage rigoureux pour garantir la sécurité sous contrainte thermique.
R : Les fabricants utilisent des matériaux de siège spécialisés pour haute température comme le PEEK ou des sièges métal sur métal. De plus, ils intègrent des systèmes de garniture de tige à charge dynamique. Les rondelles Belleville appliquent en permanence une force mécanique aux anneaux de garniture, compensant ainsi la dilatation et la contraction du matériau lors de cycles thermiques extrêmes.
R : Oui, l’ajout d’une veste modifie généralement les dimensions standard. Étant donné que la conception nécessite des brides surdimensionnées pour s"adapter à la coque de la chemise, la longueur face à face correspond rarement aux vannes standard sans chemise. Vous devez examiner attentivement les dessins dimensionnels du fabricant, car il s"agit rarement de remplacements instantanés pour les espaces de tuyauterie standard existants.
