La gestion d’un routage de fluides complexe présente un défi d’ingénierie strict. Vous devez détourner, mélanger ou contourner les fluides efficacement tout en maintenant une hygiène absolue. Les gestionnaires d'établissements sont confrontés à une tension constante. Ils souhaitent minimiser l'encombrement de la tuyauterie et réduire les dépenses d'investissement liées à plusieurs vannes. En même temps, ils doivent maintenir des normes sanitaires strictes. Les jambes mortes et la contamination croisée ruinent les lots de produits et entraînent de graves manquements à la conformité. Le robinet à tournant sphérique sanitaire 3 voies offre une solution architecturale spécifique à ces problèmes de routage. Ce guide évalue ses configurations mécaniques et ses chemins d'écoulement. Nous explorerons les facteurs de conformité hygiénique, la sélection des matériaux et les exigences d'actionnement. Nous analyserons également les compromis mécaniques par rapport aux configurations alternatives de contrôle de débit, vous donnant les données techniques nécessaires pour spécifier le bon composant pour votre skid de traitement.

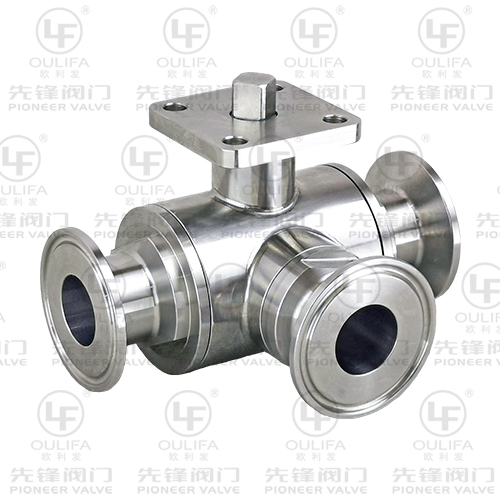

Un robinet à tournant sphérique sanitaire à 3 voies consolide le contrôle du débit, remplaçant efficacement deux vannes à 2 voies standard pour réduire l"encombrement de la tuyauterie, le volume global du système et la complexité.
La sélection dépend du chemin de flux interne : les configurations L-Port sont strictement destinées à la déviation du flux, tandis que les configurations T-Port permettent le mélange, la dérivation, le flux direct et les capacités d"arrêt spécifiques.
Les véritables performances sanitaires nécessitent des caractéristiques de conception spécifiques, principalement des sièges en PTFE entièrement encapsulés (remplis de cavités) et de l"acier inoxydable hautement poli, pour garantir la compatibilité avec le nettoyage en place (CIP).
Bien qu"elles permettent d"économiser de l"espace, les vannes 3 voies introduisent des considérations de maintenance spécifiques et des calculs de chute de pression qui doivent être validés par rapport aux exigences du système.
Une vanne rotative multiport contrôle la direction du fluide à travers une sphère usinée. L"actionneur fait tourner une tige centrale. Cette tige fait tourner la bille interne pour aligner des canaux spécifiques avec les ports de tuyauterie. L"action de commutation reste légère et très réactive. Ce volume compact surpasse considérablement les assemblages de collecteurs traditionnels. Vous éliminez les jonctions de tuyauterie encombrantes. Vous rationalisez l’ensemble du système de distribution de fluides.
Les vannes industrielles diffèrent entièrement des modèles hygiéniques. Les vannes industrielles standard contiennent des vides internes. Le liquide pénètre dans l"espace entre le ballon et le corps extérieur. Là, ça stagne. Les bactéries se multiplient rapidement dans ces zones mortes. Les versions hygiéniques éliminent complètement ces vides. Ils utilisent des produits de remplissage de cavités entièrement encapsulés. Ces inserts moulés épousent étroitement le ballon. Ils empêchent tout produit de s"échapper du chemin d"écoulement principal. Lorsque vous exécutez un cycle de nettoyage, les produits chimiques nettoient toute la surface mouillée sans laisser de poches cachées de contamination.
Les modèles hygiéniques nécessitent également des finitions de surface spécifiques. Les fabricants polissent les pièces internes en contact avec une moyenne de rugosité (Ra) précise. Cette surface lisse empêche l’adhésion microbienne. Ils comportent également des connexions tri-clamp au lieu d"extrémités filetées. Les fils retiennent les débris et rendent impossible un assainissement adéquat.
Les ingénieurs déploient ces composants dans plusieurs industries stériles. Les usines biopharmaceutiques les utilisent pour acheminer de l'eau purifiée et de l'eau pour injection. Les laiteries détournent le lait cru vers des boucles de pasteurisation. Les brasseries gèrent les boues de levure et le transfert du moût. Vous trouverez fréquemment un robinet à tournant sphérique sanitaire pour l'agroalimentaire gérant des ingrédients visqueux comme des sirops, des huiles ou du chocolat liquide. Ces applications exigent une propreté absolue et une dérivation fiable du flux sous différentes pressions.
La configuration du port L comprend un canal interne à 90 degrés. Imaginez une articulation du coude usinée directement dans la sphère centrale. Cette conception répond à un objectif principal singulier. Il dirige le flux d’une entrée commune vers l’une des deux sorties séparées. Vous pouvez également inverser le flux. Vous pouvez acheminer deux entrées distinctes vers une seule sortie commune.
Cela fournit un mécanisme de commutation simple. Vous devrez peut-être basculer le débit entre deux réservoirs de stockage différents. Vous pouvez acheminer un produit fini vers une ligne de conditionnement. Un instant plus tard, vous pouvez détourner une solution de nettoyage vers une conduite d’eaux usées. Le port L gère parfaitement ces choix binaires. L"opérateur tourne simplement la poignée de 90 degrés pour modifier la trajectoire de routage.
Le port L comporte des limitations spécifiques. Il ne peut pas permettre le flux via les trois ports simultanément. Le canal à 90 degrés ne connecte que deux ports à la fois. Certaines configurations permettent un arrêt complet du débit. Si vous tournez la boule à 45 degrés, le mur solide bloque tous les ports. D"autres configurations offrent une dérivation continue sans position d"arrêt. Vous devez spécifier vos besoins opérationnels exacts avant de commander.
La configuration du port en T comprend un canal interne en forme de T. Cette géométrie offre une immense flexibilité. Il croise simultanément les trois points de connexion. Vous pouvez mélanger les fluides de deux entrées distinctes dans une sortie commune. Vous pouvez diviser un flux entrant en deux sorties divergentes. Vous pouvez autoriser le flux direct tout en bloquant le troisième port perpendiculaire.
Les scénarios d"application s"étendent considérablement avec un port en T. Vous pouvez mélanger avec précision deux ingrédients liquides dans une chaîne de transformation alimentaire. Vous pouvez créer une boucle de dérivation efficace autour d"une pompe sensible. Vous pouvez acheminer le fluide via un skid de filtration ou le contourner entièrement lors de la maintenance. Le port T s"adapte aux demandes de routage complexes qu"un port L ne peut tout simplement pas gérer.
Cette polyvalence introduit une complexité d’actionnement. Vous devez séquencer parfaitement l"actionneur. La transition entre les postes nécessite un timing précis. Vous devez vous assurer que les ports appropriés s’ouvrent et se ferment exactement à la bonne milliseconde. Un mauvais séquençage provoque un mélange de fluides indésirable. Cela peut également provoquer des pics de pression temporaires si le chemin d"écoulement est bloqué pendant la rotation.
Fonctionnalité | Configuration du port L | Configuration du port en T |
|---|---|---|
Forme du canal interne | Angle de 90 degrés (coude) | Intersection en forme de T |
Fonction principale | Détourner le flux entre deux chemins | Mélange, division ou dérivation du flux |
Flux simultané à 3 voies | Impossible | Possible |
Complexité d"actionnement | Faible (simple virage à 90 degrés) | Élevé (nécessite un séquençage précis) |
Application typique | Commutation de réservoirs de stockage, acheminement CIP | Mélange d"ingrédients, boucles de dérivation de pompe |
Les contraintes d"espace dictent de nombreuses décisions techniques. Les sols des usines offrent rarement un espace excédentaire. Le routage traditionnel nécessite plusieurs vannes à 2 voies. Vous devez les connecter à l"aide de raccords en T et de longueurs de tuyaux supplémentaires. Cela consomme un espace horizontal et vertical précieux. Une seule vanne multiport réduit considérablement l’empreinte physique. Cela réduit le volume global du système. Vous éliminez les connexions redondantes. Vous simplifiez l’ensemble du schéma de tuyauterie.
Cette consolidation réduit directement les jambes mortes. Une branche morte est une branche stagnante dans un système de tuyauterie. Le liquide cesse de circuler dans ces zones. Les bactéries colonisent rapidement le liquide stagnant. Les tés de tuyauterie complexes créent intrinsèquement des jambes mortes. Une vanne multiport correctement intégrée minimise ces zones stagnantes. Le fluide reste en mouvement constant à travers les ports actifs. Les organismes de réglementation examinent de près les mesures de la jambe morte lors des audits des installations. Les minimiser permet de maintenir votre usine conforme.
Le traitement stérile exige des protocoles de nettoyage rigoureux. La compatibilité Clean-In-Place (CIP) et Steam-In-Place (SIP) reste obligatoire. Vous devez spécifier des sièges remplis de cavités. Les fabricants les moulent généralement à partir de PTFE vierge. Ces inserts comblent le vide entre le ballon et le corps. Ils empêchent le piégeage du produit. Sans eux, les sucres ou les protéines pourrissent à l’intérieur du corps de la valve. Les remplisseurs de cavités garantissent le respect des normes sanitaires strictes de la FDA et 3-A.
La finition de surface dicte les performances hygiéniques. Un robinet à tournant sphérique sanitaire en acier inoxydable nécessite un intérieur très poli. Les ingénieurs mesurent cela en moyenne de rugosité (Ra). Les vannes hygiéniques standard présentent une finition en micro-pouces Ra de 15 à 20 Ra. L’électropolissage peut encore améliorer cela. Une surface lisse empêche les bactéries de s'ancrer dans les crevasses microscopiques. Il permet également aux fluides CIP de nettoyer efficacement le métal.
Les installations modernes s"appuient fortement sur le traitement automatisé par lots. Les poignées manuelles échouent dans les environnements à grande vitesse. Vous avez besoin d’un actionnement pneumatique ou électrique. Les actionneurs permettent une commande à distance depuis une salle de contrôle centrale. Ils gèrent sans effort des cycles fréquents. Ils s"avèrent indispensables pour les installations dans des zones d"installation inaccessibles. Vous pouvez monter les vannes en hauteur dans le plafond ou profondément à l"intérieur d"un skid de traitement.
Vous devez évaluer soigneusement les exigences de couple. Les vannes multivoies nécessitent un couple de décollage plus élevé que les modèles standard. Les sièges remplis de cavités créent plus de friction contre la sphère en rotation. L"actionneur doit surmonter cette résistance initiale. Vous devez dimensionner correctement l"actionneur pneumatique ou électrique. Un actionneur sous-dimensionné calera. Cela laissera la vanne partiellement ouverte. Cela ruine le routage du flux et compromet la pression du système.
Suivez ces étapes lors du dimensionnement d"un actionneur pour une vanne multivoies :
Déterminez la pression de conduite maximale de votre système fluidique.
Consultez le tableau de couple du fabricant pour connaître la taille spécifique de la vanne et le matériau du siège.
Identifiez la pression d"alimentation en air minimale disponible dans votre installation (pour les actionneurs pneumatiques).
Appliquez un facteur de sécurité de 30 % au couple de décollage publié pour tenir compte des fluides collants ou du gonflement du siège.
Sélectionnez un modèle d"actionneur qui dépasse ce couple de sécurité calculé à votre pression d"air minimale.
Un robinet à bille sanitaire à trois pinces à 3 voies domine les industries hygiéniques. Les extrémités Tri-Clamp offrent d’énormes avantages opérationnels. Ils permettent un démontage rapide. Les équipes de maintenance peuvent détruire une ligne en quelques minutes. Ils facilitent l’inspection interne. Ils prennent parfaitement en charge les routines manuelles de nettoyage hors place (COP). Il vous suffit de desserrer le collier, de retirer le joint et de tirer sur la valve.

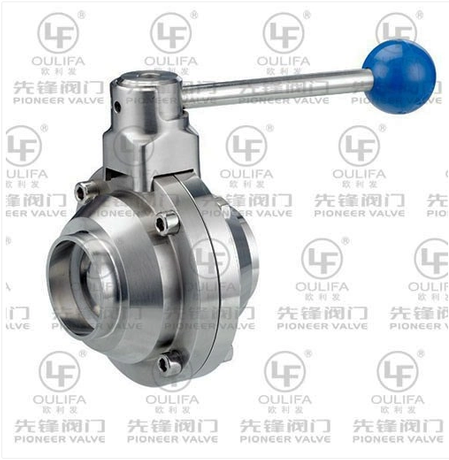

Les ingénieurs contrastent les tri-clamps avec les extrémités à soudure orbitale. Les extrémités à souder fournissent des connexions permanentes. Ils conviennent aux lignes de haute pureté où le démontage n"a jamais lieu. Les soudures éliminent le besoin de joints élastomères. Cependant, vous devez strictement éviter les raccords filetés dans tout système sanitaire. Les fils créent des rainures profondes et microscopiques. Le produit reste coincé dans le pas du filetage. Les systèmes CIP ne peuvent pas nettoyer les threads. Ils présentent un risque de contamination massif.

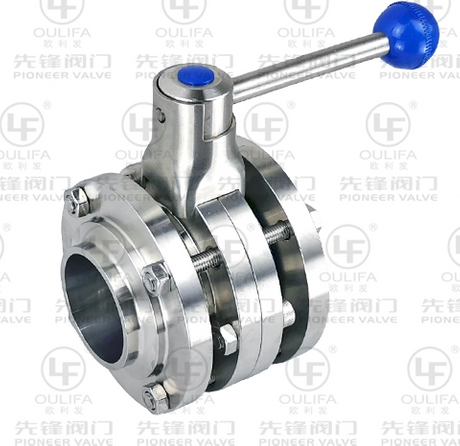

L’accessibilité à la maintenance détermine la sélection des vannes. Vous devez spécifier une conception de carrosserie en 3 parties. Une structure en 3 parties comprend deux embouts et une section centrale du corps. Quatre boulons maintiennent l’ensemble ensemble. Cette conception offre un énorme avantage structurel.
Il permet à la section centrale de pivoter. Vous isolez la conduite de fluide. Vous retirez les boulons supérieurs. Vous desserrez les boulons inférieurs. L"ensemble du corps central s"écarte de la tuyauterie. Vous pouvez effectuer un démontage facile. Vous pouvez effectuer des remplacements de routine des sièges et des joints sur un établi. Vous remontez l"unité sans jamais perturber la tuyauterie soudée ou serrée environnante. Cela minimise considérablement les temps d’arrêt.
La métallurgie détermine la résistance chimique. Vous devez choisir entre l’inox 304 et 316L. 304 fonctionne pour l’acheminement de l’eau de base ou les environnements doux. Le 316L offre une résistance supérieure à la corrosion. Il contient du molybdène. Cet ajout protège le métal contre les produits chimiques CIP agressifs. Les produits caustiques et les lavages acides provoquent des piqûres dans les alliages de moindre qualité. Le 316L survit à ces régimes de nettoyage agressifs.
La sélection des élastomères nécessite la même attention. Vous devez évaluer les matériaux des sièges en fonction de la température. Le PTFE supporte les températures élevées et résiste à presque tous les produits chimiques. Le TFM offre une porosité plus faible et une meilleure résistance à la déformation. Vous devez également sélectionner les bons joints toriques. L"EPDM gère parfaitement la vapeur et l"eau. Le FKM (Viton) résiste aux huiles et aux graisses. Le silicone offre une grande pureté mais une résistance mécanique moindre. Faites correspondre l"élastomère à la chimie spécifique de votre fluide.
Matériau élastomère | Plage de température | Meilleures applications | Limites |
|---|---|---|---|
PTFE (téflon) | -20°F à 400°F | Résistance chimique universelle, chaleur élevée | Rigide, nécessite un couple d"actionnement plus élevé |
EPDM | -30°F à 300°F | Vapeur, eau chaude, acides dilués | Mauvaise résistance aux huiles et graisses |
FKM (Viton) | -10°F à 400°F | Huiles, graisses, produits chimiques agressifs | Ne convient pas à la vapeur continue |
Silicone | -60°F à 400°F | Produits pharmaceutiques de haute pureté, froid extrême | Faible résistance mécanique à la déchirure |
Les composants disponibles dans le commerce ne répondent parfois pas aux exigences complexes en matière d'ingénierie des procédés. Les géométries standard peuvent ne pas correspondre à la disposition spécifique de vos patins. Vous devrez peut-être travailler directement avec un fabricant de robinets à tournant sphérique sanitaires . Ils fournissent un support technique sur mesure. Ils modifient les conceptions standard pour répondre à des défis opérationnels uniques.
Vous pourriez avoir besoin d’un robinet à tournant sphérique sanitaire à 3 voies personnalisé pour le contrôle de la température. Les vannes à gaine comportent une coque extérieure. Vous pompez de l’eau chaude ou de la vapeur à travers cette veste. Il maintient le produit interne à une température précise. Cela s'avère essentiel pour le traitement du chocolat ou de la cire. Le produit se solidifie en refroidissant. Les fabricants peuvent également usiner des angles de portage spécifiques. Ils peuvent intégrer des interrupteurs de fin de course directement dans la tige pour des boucles de rétroaction automatisées.
L"évaluation de l"architecture de contrôle de flux nécessite d"analyser les coûts d"investissement initiaux. Une seule vanne multivoies nécessite un prix d’achat initial plus élevé qu’une seule vanne standard. Cependant, vous devez le comparer à l’assemblage alternatif complet. Deux vannes standard nécessitent un raccord en T. Ils nécessitent trois colliers et joints supplémentaires. Ils exigent plus de main d’œuvre d’installation. L"unité multiport unique réduit souvent les dépenses totales d"installation initiale.
La complexité de la maintenance présente un compromis notable. Un robinet à tournant sphérique sanitaire à 3 voies réduit le nombre total de composants dans votre installation. Cependant, en reconstruire un s’avère intrinsèquement plus complexe. Vous devez aligner parfaitement trois ports distincts. Vous devez placer les produits de remplissage de cavité avec une précision exacte. L'entretien d'une vanne 2 voies standard nécessite moins de finesse technique. La conception pivotante en 3 pièces atténue cette difficulté, mais la géométrie interne reste complexe.
La restriction de débit nécessite un calcul minutieux. Le fluide circulant dans une vanne multiport suit un chemin tortueux. Il doit faire un virage serré à 90 degrés ou se diviser en deux flux. Cela crée des turbulences. Il diminue la valeur Cv (coefficient de débit). Cela génère une chute de pression plus élevée à travers le composant. Les vannes 2 voies à passage intégral offrent une résistance minimale. Vous devez évaluer la capacité de votre pompe. Assurez-vous que votre système peut gérer la chute de pression accrue d’une configuration de routage multiport.
La contamination croisée lors de la commutation présente un risque grave. Une vanne à port en T effectue une transition dynamique entre les positions. Durant cette rotation, un mélange momentané peut se produire. Les trois ports peuvent se connecter pendant une fraction de seconde. Vous devez atténuer ce problème grâce à un contrôle approprié de la vitesse de l"actionneur. Vous devez programmer parfaitement la synchronisation du système. Si la séparation absolue reste obligatoire, vous devrez peut-être abandonner complètement le robinet à bille. Vous préféreriez plutôt des vannes anti-mélange à double siège.
Un nettoyage incomplet conduit directement à une défaillance du CIP. Le liquide reste coincé derrière la bille si vous spécifiez par erreur des vannes sans cavité. Les bactéries prospèrent dans ces vides cachés. Vous atténuez cela grâce à des spécifications strictes. Exigez des sièges en PTFE entièrement encapsulés. De plus, vous devez mettre en œuvre un cycle semi-ouvert pendant le régime CIP. L"actionneur doit faire tourner la boule de 45 degrés pendant que la solution de nettoyage s"écoule. Cela rince la cavité interne du corps et désinfecte toutes les surfaces cachées.
Les coups de bélier détruisent les infrastructures de tuyauterie. Un détournement rapide du débit provoque des pics de pression massifs. L’énergie cinétique du fluide en mouvement frappe un port soudainement fermé. Les tuyaux tremblent violemment. Les cintres se cassent. Les joints éclatent. Vous atténuez les coups de bélier en utilisant des actionneurs à fermeture lente. Vous pouvez installer des silencieux de contrôle de vitesse sur les compagnies aériennes pneumatiques. Vous devez également utiliser des entraînements à vitesse variable sur vos pompes pour réduire le débit avant de changer.
Effectuez ces vérifications de routine pour éviter les pannes inattendues :
Inspectez la garniture de tige pour déceler des fuites mineures lors des transferts à haute pression.
Vérifiez l’alignement de l’actionneur pour vous assurer que la bille tourne complètement en position ouverte ou fermée.
Vérifiez les joints tri-clamp pour détecter tout signe d"extrusion ou de dégradation chimique.
Surveillez les conduites d’alimentation en air vers les actionneurs pneumatiques pour détecter toute accumulation d’humidité.
Une vanne rotative multiport constitue le choix optimal pour le routage de fluides complexes. Il excelle lorsque vous devez simultanément réduire l’empreinte, automatiser à distance et détourner les flux. Il maintient des conditions d"hygiène strictes grâce à des sièges remplis de cavités et des finitions hautement polies. Il remplace les ensembles collecteurs encombrants et rationalise l"ensemble de votre processus.
Les acheteurs doivent suivre une logique de présélection séquentielle. Tout d’abord, définissez votre chemin d’écoulement exact. Choisissez un port L pour un simple détournement ou un port T pour le mixage. Déterminez vos besoins d’arrêt. Deuxièmement, confirmez la norme d’hygiène. Mandat des sièges remplis de cavités et de l"acier inoxydable 316L. Troisièmement, sélectionnez votre type de connexion. Les Tri-clamps offrent la meilleure accessibilité pour l"entretien. Spécifiez un style de carrosserie en 3 pièces pour l"entretien pivotant. Enfin, dimensionnez correctement l"actionneur en fonction des exigences de couple plus élevées.
Suivez ces prochaines étapes concrètes pour finaliser votre spécification :
Consultez les ingénieurs de procédés pour calculer les exigences exactes en Cv et les chutes de pression pour la viscosité spécifique de votre fluide.
Demandez des modèles CAO 3D au fabricant pour valider la disposition de la tuyauterie et garantir un espace suffisant pour le retrait de l"actionneur.
Vérifiez les rapports d"essais de matériaux (MTR) auprès des fournisseurs pour garantir que la composition de l"alliage 316L répond aux normes de votre installation.
Programmez votre système d"automatisation pour inclure des cycles semi-ouverts pendant toutes les routines CIP afin de garantir un assainissement complet.
R : « 3 voies » fait référence au nombre de ports de débit. Il achemine le fluide dans plusieurs directions. « 3 pièces » décrit la construction physique du corps. Il comporte deux embouts et un corps central. Cela permet au centre de pivoter. Vous pouvez effectuer la maintenance sans couper les tuyaux.
R : Non. Les robinets à tournant sphérique fonctionnent mieux pour les applications tout ou rien ou de dérivation. L"étranglement expose les sièges en PTFE à un fluide à grande vitesse. Cela provoque une usure inégale et endommage le joint. Les sièges endommagés créent des crevasses pour les bactéries, ruinant ainsi le respect des règles d"hygiène.
R : Vous devez utiliser des sièges remplis de cavités. Ceux-ci éliminent les espaces morts autour du ballon. Pendant le cycle CIP, vous devez actionner la vanne. Le faire rouler à moitié ouvert permet de rincer la solution de nettoyage sur toutes les surfaces internes. Cela garantit un assainissement complet.
R : Vous ne pouvez pas facilement le savoir à partir du corps extérieur. Vous devez regarder la tige ou la poignée de l"actionneur. Les fabricants tamponnent ou gravent un « T » ou un « L » sur le dessus de la tige. L"orientation de la poignée indique également la direction du trajet d"écoulement.
R : Oui. Le fluide doit parcourir un virage à 90 degrés ou une trajectoire divisée. Cela crée plus de turbulences qu"une vanne 2 voies droite. Vous devez calculer soigneusement la valeur Cv. Assurez-vous que vos pompes peuvent gérer la résistance accrue.
R : Les fils créent des crevasses microscopiques. Le produit reste coincé dans ces rainures. Les systèmes CIP ne peuvent pas nettoyer efficacement les zones filetées. Cela conduit à une croissance bactérienne rapide et à une contamination croisée. Utilisez toujours des connexions à tri-clamp ou à soudure orbitale à la place.
