Description

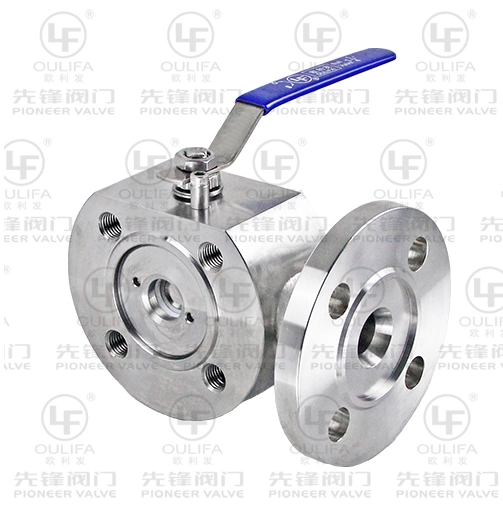

Type de produit | Robinet à tournant sphérique à 3 voies de type plaquette |
|---|---|
Modèle | SQ74F-16 |
Diamètre nominal | NPS 1"~NPS 8" (DN25~DN150) |
Pression de service | PN16~PN160, 150Lb~600Lb |
Matériau du corps | A105, F304, F316, F316L, etc. |
Matériau de garniture | 304, 316, 316L |
Matériau du joint de siège | PTFE, PPL, RTFE, PEEK, etc. |
Extrémité de connexion | Bride/Filetage |
Norme de conception | GB/T 12237, ASME B16.34, JIS B2071, DIN 3357 |
Face à face | Norme de conception de Pioneer |
Terminer la connexion | GB/T 9113, ASME B16.5, JIS B2212, DIN 2542 |
Inspection et test | GB/T 26480, API 598, JIS B2003, DIN 3230 |
Dispositif d"opération | Poignée, vis sans fin, signal, pneumatique, actionneur électrique |
Caractéristique de conception | 1) Dispositif antistatique en option 2) Conception comme exigence du client |
Le robinet à tournant sphérique à 3 voies de type mince est une solution de contrôle de fluide haute performance et peu encombrante conçue pour les systèmes industriels nécessitant une dérivation, une convergence ou une commutation directionnelle de fluide. Dotée d'une structure compacte ultra-courte avec une distance minimale entre le siège de la vanne et la bride d'extrémité, cette vanne réduit la rétention du fluide à près de zéro, offrant des performances d'étanchéité supérieures et une durée de vie prolongée dans les applications de processus critiques.
Son principe de fonctionnement repose sur un noyau sphérique à 3 voies usiné avec précision : lorsque le noyau tourne, il redirige le flux de fluide entre trois ports, permettant une commutation transparente entre les chemins d"écoulement, la combinaison de plusieurs flux de fluide ou la division d"un seul flux en deux lignes. La vanne peut être facilement modifiée en configuration duplex à 3 voies pour des besoins opérationnels avancés, et est conçue pour gérer des fluides difficiles, notamment les suspensions de particules molles et les liquides fibreux, avec une compatibilité totale pour les applications de systèmes sous vide.
Le profil de plaquette mince offre une dimension face à face courte, leader du secteur, ce qui en fait la solution idéale pour les pipelines avec un espace d"installation limité, tels que les systèmes compacts montés sur patins et les équipements avec des contraintes d"encombrement serrées.
Le chemin d"écoulement optimisé élimine les zones mortes et réduit la rétention du fluide, évitant ainsi la contamination croisée et le gaspillage de produits, ce qui le rend parfait pour les applications de procédés sanitaires et de haute pureté.
La conception du chemin d"écoulement à 3 voies prend en charge les fonctions de dérivation, de convergence et de commutation directionnelle, avec une modification facile en configuration duplex à 3 voies, éliminant ainsi le besoin de plusieurs vannes à 2 voies pour réduire la complexité et le coût du système.
Les matériaux d"étanchéité de haute qualité offrent une étanchéité fiable et durable, même avec des fluides abrasifs ou difficiles, avec des dispositifs antistatiques en option pour la sécurité des fluides inflammables et une ingénierie entièrement personnalisée pour répondre aux exigences uniques du projet.
Ce robinet à tournant sphérique à 3 voies de type plaquette est largement utilisé dans le traitement chimique, la fabrication pharmaceutique, la production alimentaire et de boissons, le traitement des huiles et des graisses, la biotechnologie, la production de détergents liquides, la métallurgie, les pâtes et papiers, la construction navale et l'ingénierie des systèmes sous vide. C'est le choix préféré pour les applications nécessitant un contrôle flexible de la direction du flux et une rétention minimale du fluide.
Pioneer Valve est un fabricant de confiance de solutions de contrôle des fluides industriels, avec une expérience éprouvée dans la fourniture de vannes de haute qualité aux opérateurs industriels, aux intégrateurs de systèmes et aux entrepreneurs en ingénierie du monde entier. Chaque vanne est soumise à des tests internes rigoureux pour garantir sa conformité aux normes industrielles mondiales, avec une assistance technique personnalisée pour adapter les configurations aux besoins uniques du projet. Nous proposons des conditions commerciales flexibles, notamment des délais de livraison personnalisés, des options de tarification transparentes et des modalités de paiement sur mesure, avec une équipe technique dédiée fournissant une assistance complète depuis la spécification du projet jusqu"aux conseils d"installation sur site.
La vanne est conçue pour gérer trois fonctions de débit principales : dérivation de fluide (une entrée vers deux sorties), convergence (deux entrées vers une sortie) et commutation directionnelle (alternance entre deux voies d"écoulement), avec une modification facile vers une configuration duplex à 3 voies pour les besoins avancés.
Oui. Sa conception à rétention minimale du milieu élimine les zones mortes pour les processus sanitaires et de haute pureté, tandis que la structure d"étanchéité robuste permet des performances stables et fiables dans les applications de systèmes sous vide.
Nous proposons des options de connexion à brides et à extrémités filetées, toutes conformes aux normes industrielles mondiales dominantes, garantissant une intégration transparente avec les systèmes de canalisations existants dans les projets internationaux.
